Industria chimica
MANICHEM/D-EPDM

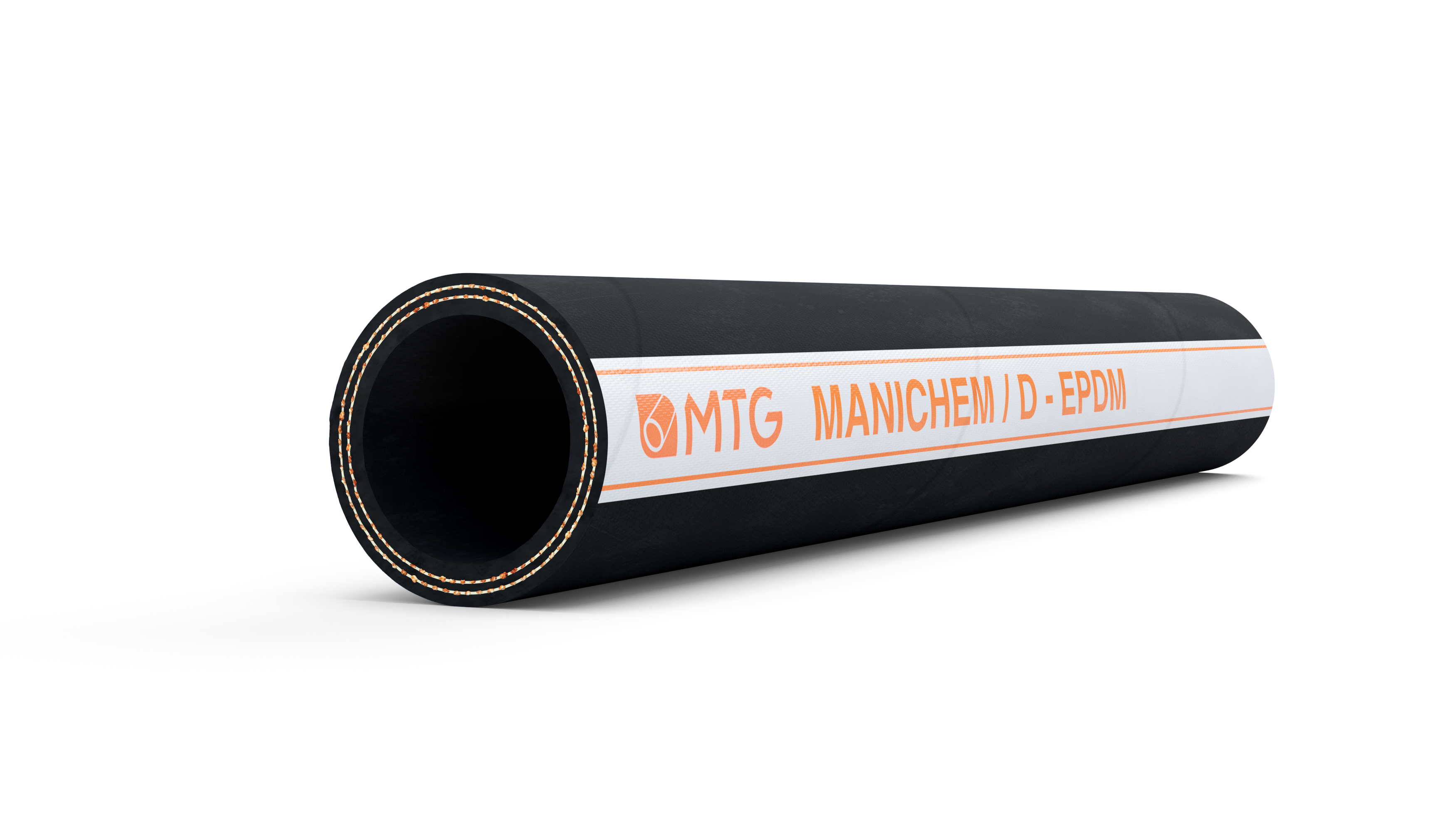

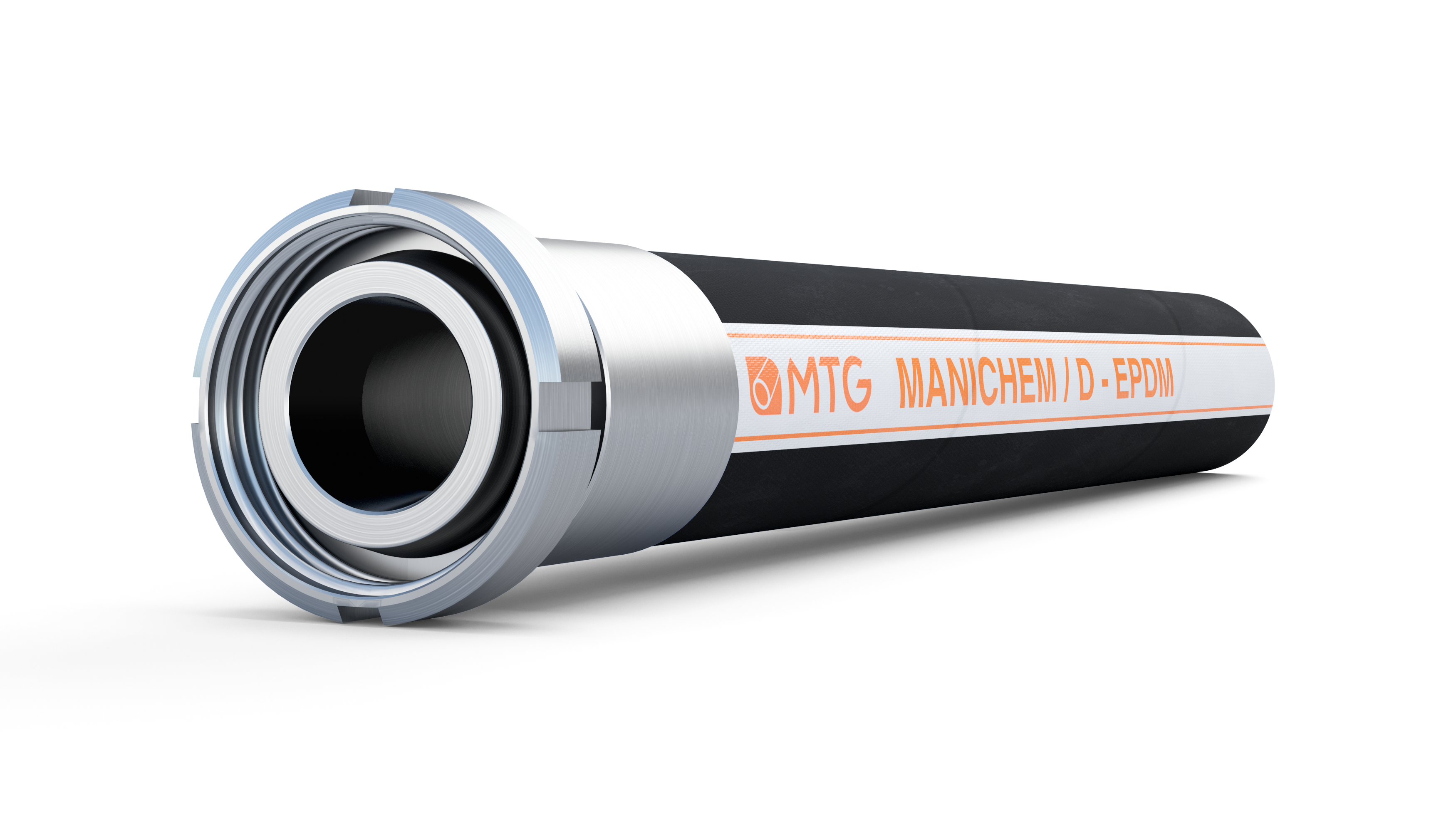

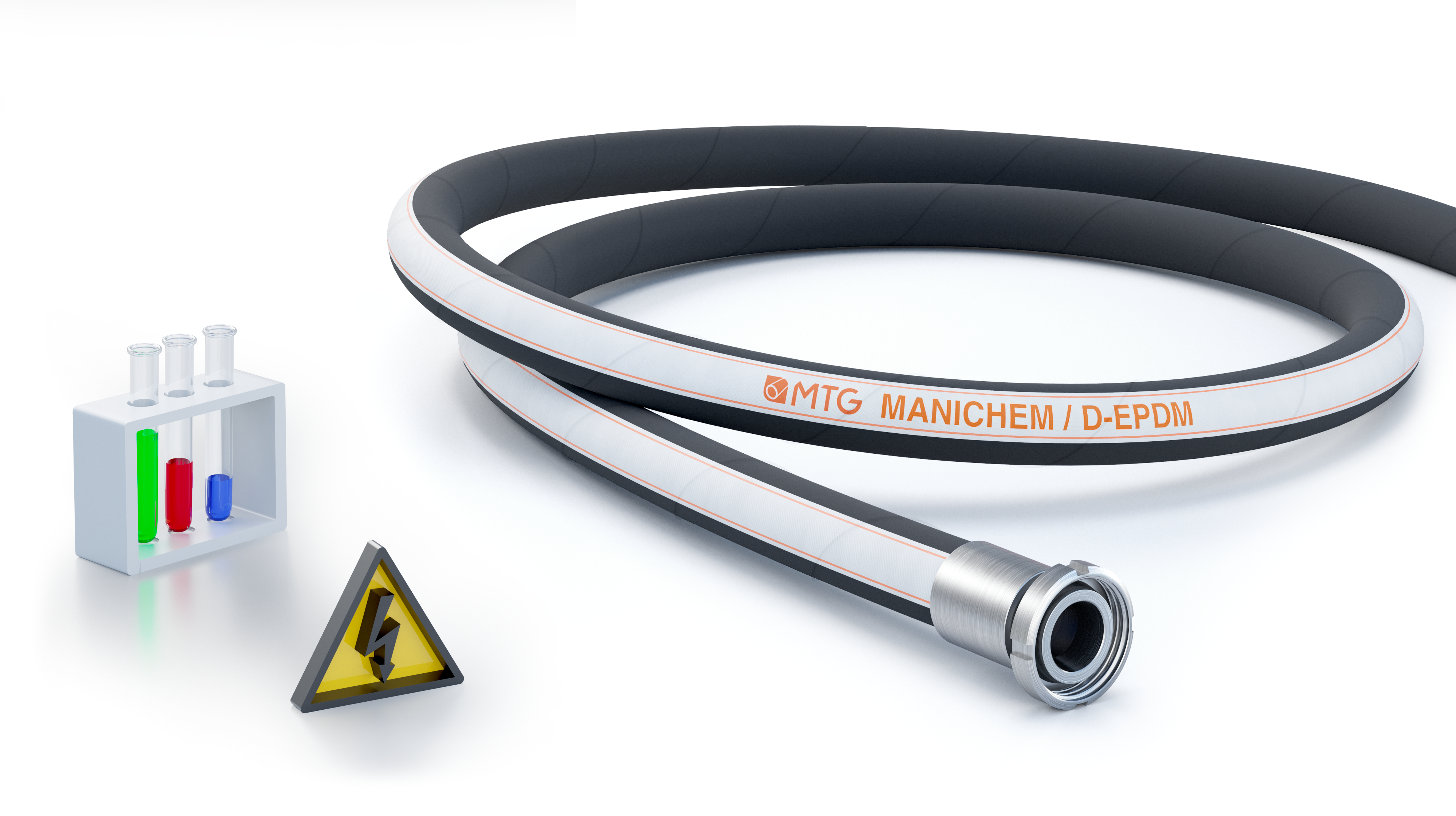

MANICHEM/D/EPDM è un tubo per mandata di varie tipologie di prodotti chimici a media o bassa concentrazione.
Esecuzione secondo la norma EN 12115:2021.
Maggiori dettagliCostruzione

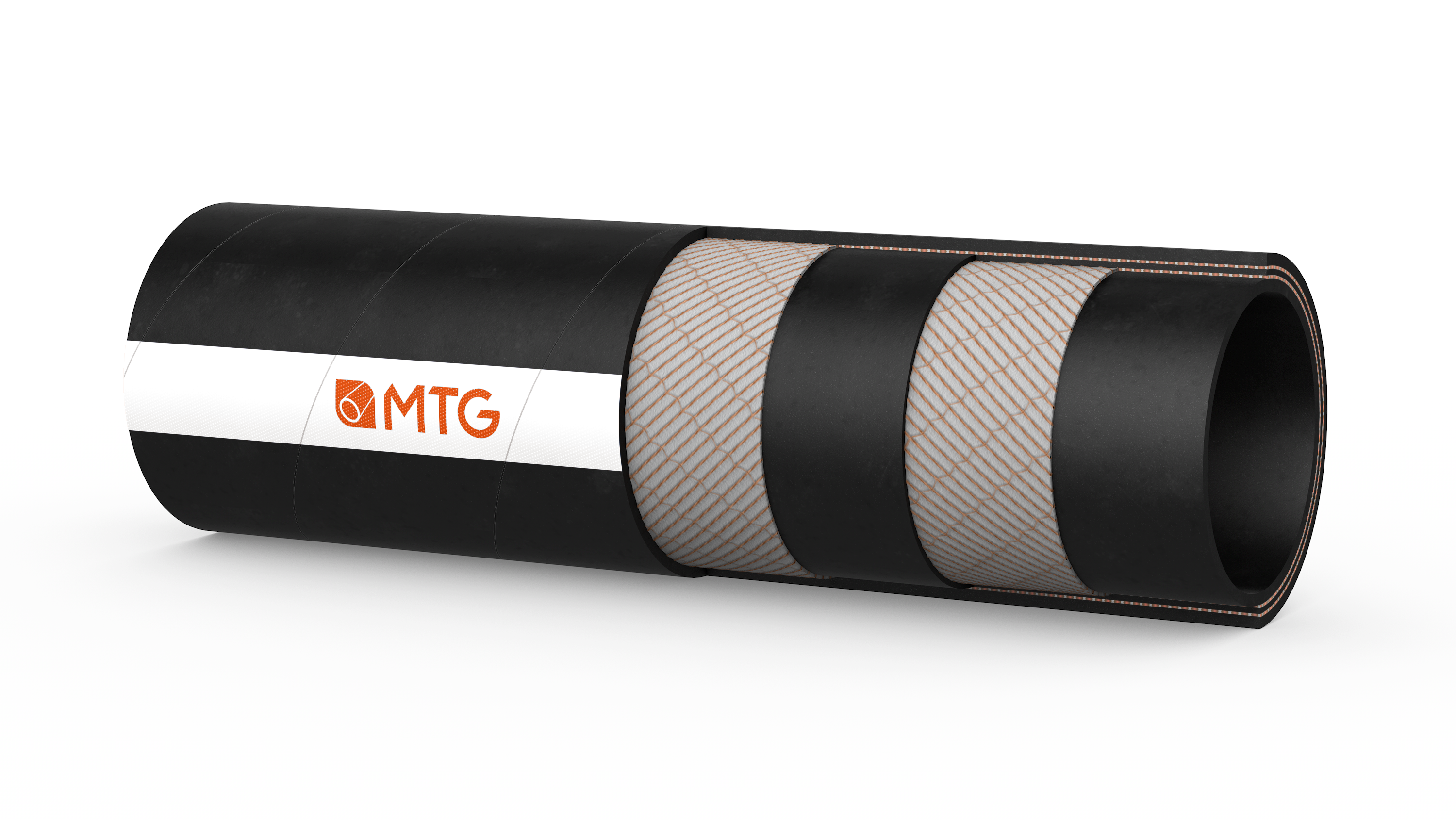

SOTTOSTRATO
- Gomma EPDM nera (cod. 104N), antistatica (R< 10^6 Ω ), liscia.
- Resistenza: secondo la Tabella delle Resistenze Chimiche MTG.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
COPERTURA
- Gomma EPDM nera (cod. 104N), antistatica (R< 10^6 Ω), liscia, impronta tela, resistente all’abrasione, all’ozono e agli agenti atmosferici.
Fattore di sicurezza
- ≥ 4 volte la pressione di esercizio.
Temperature
- Come da norma EN 12115:2021.
- Resistenza al vapore fino a +130°C per un tempo massimo di 30 minuti.
Note
Disponibile versione con spirale metallica per utilizzo in aspirazione e mandata: MANICHEM/SD-EPDM.
Proprietà elettriche
- Resistenza elettrica attraverso parete: R< 10^9 Ω.
- Simbolo di identificazione:
– Ω/T per versione senza cavetti di rame inseriti.
– M/T per versione con cavetti di rame inseriti.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 13 | 23 | 5 | 16 | 64 | 90 | -0,5 | 0,35 | 40 |
| 19 | 31 | 6 | 16 | 64 | 125 | -0,5 | 0,55 | 40 |
| 25 | 37 | 6 | 16 | 64 | 150 | -0,4 | 0,65 | 40 |
| 32 | 44 | 6 | 16 | 64 | 175 | -0,4 | 0,85 | 40 |
| 38 | 51 | 6,5 | 16 | 64 | 225 | -0,4 | 1 | 40 |
| 50 | 66 | 8 | 16 | 64 | 275 | -0,3 | 1,7 | 40 |
| 51 | 67 | 8 | 16 | 64 | 275 | -0,3 | 1,75 | 40 |
| 63,5 | 79,5 | 8 | 16 | 64 | 300 | --- | 2 | 40 |
| 75 | 91 | 8 | 16 | 64 | 350* | --- | 2,5 | 40 |
| 76 | 92 | 8 | 16 | 64 | 350* | --- | 2,55 | 40 |
| 100 | 116 | 8 | 16 | 64 | 450* | --- | 3,2 | 40 |
| 102 | 118 | 8 | 16 | 64 | 450* | --- | 3,3 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. inch |
Vacuum inHg |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 1/2 | 0,91 | 240 | 960 | 3,54 | -0,5 | 0,23 | 131,2 |
| 3/4 | 1,22 | 240 | 960 | 4,92 | -0,5 | 0,37 | 131,2 |
| 1 | 1,46 | 240 | 960 | 5,91 | -0,4 | 0,44 | 131,2 |
| 1 1/4 | 1,73 | 240 | 960 | 6,89 | -0,4 | 0,57 | 131,2 |
| 1 1/2 | 2,01 | 240 | 960 | 8,86 | -0,4 | 0,67 | 131,2 |
| 1 31/32 | 2,6 | 240 | 960 | 10,83 | -0,3 | 1,14 | 131,2 |
| 2 | 2,64 | 240 | 960 | 10,83 | -0,3 | 1,17 | 131,2 |
| 2 1/2 | 3,13 | 240 | 960 | 11,81 | --- | 1,34 | 131,2 |
| 2 61/64 | 3,58 | 240 | 960 | 13,78* | --- | 1,68 | 131,2 |
| 3 | 3,62 | 240 | 960 | 13,78* | --- | 1,71 | 131,2 |
| 3 15/16 | 4,57 | 240 | 960 | 17,72* | --- | 2,15 | 131,2 |
| 4 | 4,65 | 240 | 960 | 17,72* | --- | 2,21 | 131,2 |
(*) Raggio di curvatura ottenibile a una pressione ≥1 bar.
Resistenze chimiche secondo la tabella resistenze MTG. I dati indicati si riferiscono ad impieghi a temperatura ambiente (+20°C).
Altre dimensioni disponibili su richiesta.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
