Industria chimica
MANIFLON/SD-FEP
Tubo universale per aspirazione e mandata di alcoli, acidi, prodotti alcalini, solventi polari e apolari, e altri prodotti chimici aggressivi.
L’inerzia chimica e l’elevato grado di impermeabilità del suo liner FEP lo rendono idoneo al trasporto di una ampia gamma di prodotti chimici aggressivi.
Esecuzione secondo la normativa EN 12115:2011.
Principali benefici
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
Costruzione
SOTTOSTRATO
- Liner FEP (Fluorinated Ethylene Propylene) di colore chiaro, liscio.
- Conformità: 3-A Sanitary Standards n. 20-27, Standard FDA, USP classe VI e regolamento (EU) n. 10/2011.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
- Spirale in acciaio incorporata e due cavetti di rame inseriti.
COPERTURA
- Gomma sintetica colore nero, antistatica (R < 10^6 Ω), resistente all’abrasione e agli agenti atmosferici, liscia, impronta tela.
Fattore di sicurezza
- ≥ 4 volte la pressione di esercizio fino al DI 75 mm.
- ≥ 3 volte la pressione di esercizio oltre il DI 75 mm.
Temperature
- Come da norma EN 12115:2011.
- Punte a +130°C per sterilizzazioni per massimo 30 minuti.
PROPRIETÀ ELETTRICHE
- Simbolo di identificazione M.
- Su richiesta, disponibile in versione senza cavetti di rame inseriti; simbolo di identificazione : Ω.
Marcatura
Tolleranze dimensionali
TOLLERANZE DIMENSIONALI: Diametro interno: EN 12115 - Diametro esterno: EN 12115 - Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 19 | 31 | 6.0 | 16 | 64 | 125 | -0.9 | 0.75 | 30 |
| 25 | 37 | 6.0 | 16 | 64 | 150 | -0.9 | 0.94 | 30 |
| 32 | 44 | 6.0 | 16 | 64 | 175 | -0.9 | 1.10 | 30 |
| 38 | 51 | 6.5 | 16 | 64 | 225 | -0.9 | 1.50 | 30 |
| 51 | 67 | 8.0 | 16 | 64 | 275 | -0.9 | 2.40 | 30 |
| 63.5 | 79.5 | 8.0 | 16 | 64 | 300 | -0.9 | 2.95 | 20 |
| 76 | 92 | 8.0 | 16 | 48 | 350 | -0.9 | 3.60 | 20 |
I dati tecnici sopra menzionati si riferiscono ad applicazione a temperatura ambiente (+20°C). Per altri diametri e colori disponibili consultare i nostri Uffici Vendite.

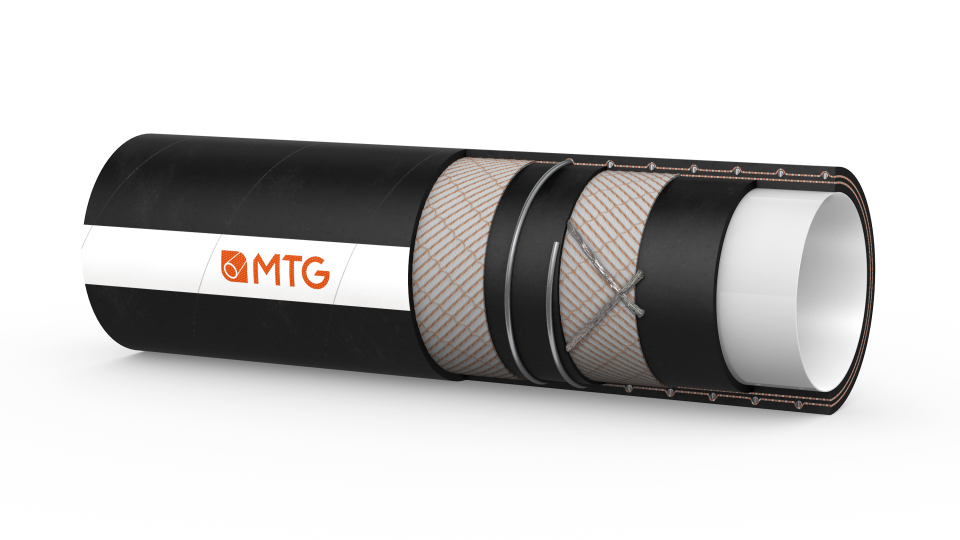

La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa
