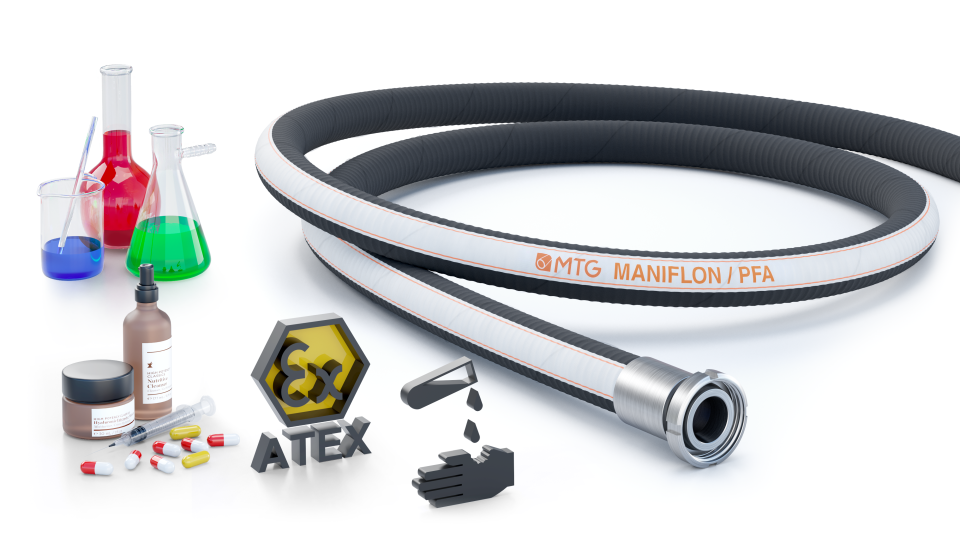

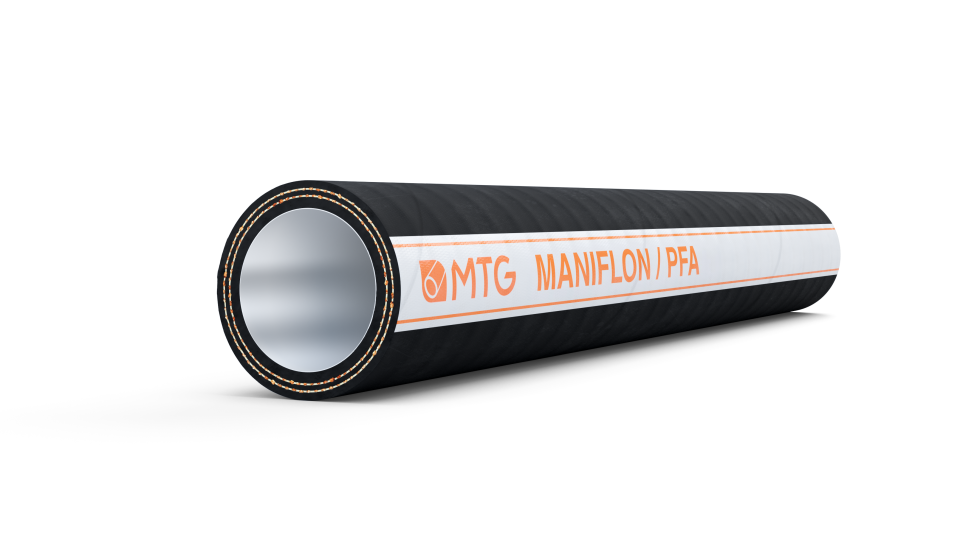

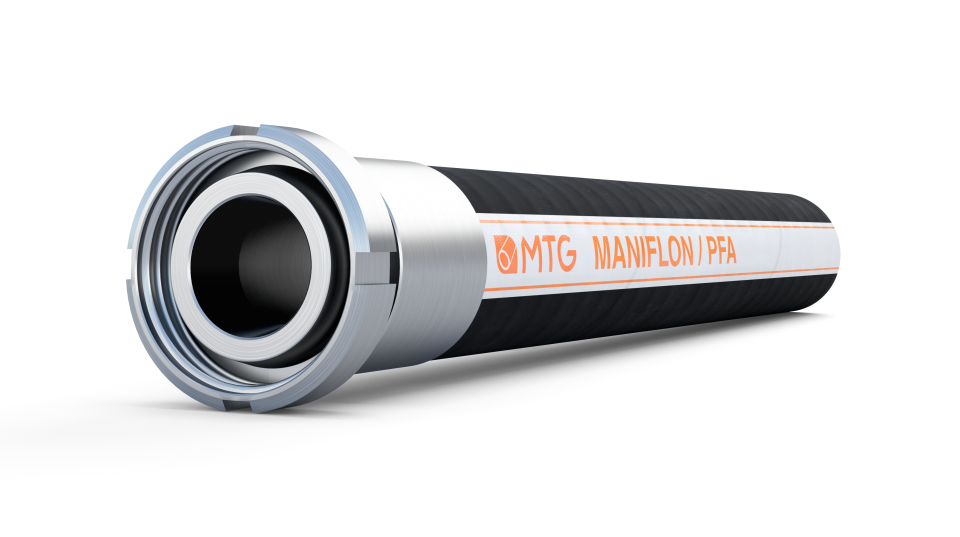

MANIFLON/SD-PFA
Tubo universale per il trasferimento in mandata e aspirazione di solventi e prodotti chimici ad alta concentrazione.
Esecuzione secondo la norma EN 12115:2021.
MANIFLON/SD-PFA è omologato dall’Istituto Ineris per utilizzo in zone Atex. Attestato nr. IDE-229936-2803516-v2.0.
BREVETTO: E.P. 1450092
Maggiori dettagliPrincipali benefici
- Il sottostrato in materiale fluorurato assicura ottima impermeabilità, massima resistenza all’ossidazione, eccezionale resistenza termica e alle sollecitazioni meccaniche, evitando la formazione di cricche.
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP). Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).

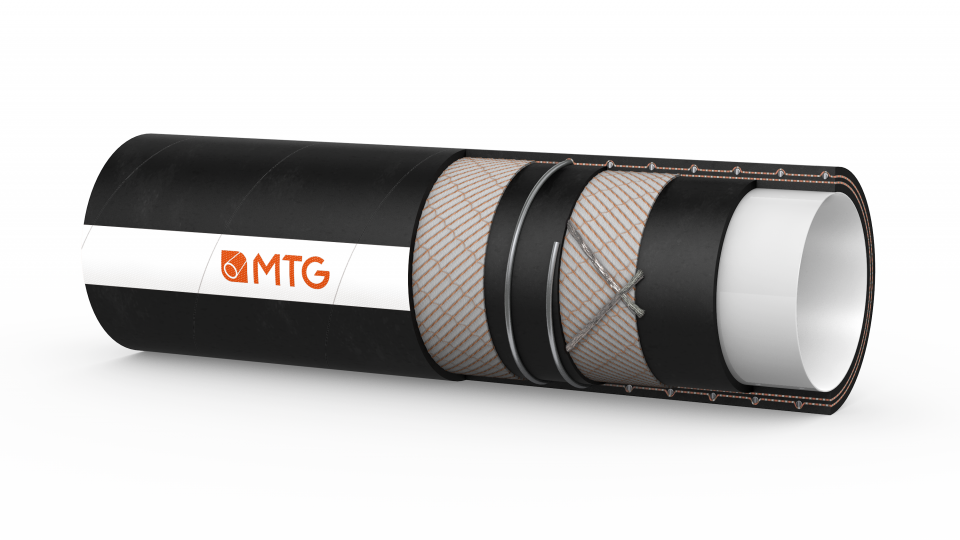

Costruzione
SOTTOSTRATO
- PFA (Perfluoroalcossi), completamente fluorinato, colore chiaro, brevettato, speculare, liscio.
- Nessuna contaminazione in odore e sapore.
- Conformità: USP Class VI, 3-A Sanitary Standards n.20-27, FDA Standards, D.M. 21/03/73 e successive modifiche, Regolamento EU n. 10/2011, ISO 10993-4, -10, -11, non citotossico secondo ISO 10993-Part 5.
RINFORZI
- Tessili sintetici ad alta resistenza.
- Spirale in acciaio incorporata.
- Due cavetti di rame inseriti su richiesta.
COPERTURA
- Gomma EPDM (cod. 104N) di colore nero, liscia, resistente all’abrasione, all’ozono e agli agenti atmosferici, impronta tela.
- Antistatica secondo EN 12115:2021. Resistenza elettrica R < 10^6 Ω.
Fattore di sicurezza
- ≥ 4 volte la pressione di esercizio fino al DN 75 mm.
- ≥ 3 volte la pressione di esercizio oltre il DN 75 mm.
Temperature
- Come da norma EN 12115:2021.
- Resistenza al vapore fino a +130°C per un tempo massimo di 30 minuti.
Note
Si raccomanda di attenersi alle indicazioni riportate nel “Manuale di uso e manutenzione dei tubi in PFA/MFA” di MTG.
PROPRIETA' ELETTRICHE
- Simbolo di identificazione: M.
- Su richiesta, disponibile in versione senza cavetti di rame inseriti; simbolo di identificazione: Ω.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: ± 0.8 mm – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 6 | 16 | 64 | 90 | -0,9 | 0,55 | 20 |
| 19 | 32 | 6 | 16 | 64 | 125 | -0,9 | 0,75 | 30 |
| 25 | 38 | 6,5 | 16 | 64 | 150 | -0,9 | 0,95 | 30 |
| 32 | 44 | 6,5 | 16 | 64 | 175 | -0,9 | 1,15 | 30 |
| 38 | 51 | 6,5 | 16 | 64 | 225 | -0,9 | 1,5 | 30 |
| 51 | 66 | 7,5 | 16 | 64 | 275 | -0,9 | 2,2 | 30 |
| 63,5 | 79,5 | 8 | 16 | 64 | 300 | -0,9 | 3 | 20 |
| 76 | 93 | 8,5 | 16 | 48 | 350 | -0,9 | 3,7 | 20 |
| 100 | 118 | 9 | 16 | 48 | 500 | -0,9 | 5 | 20 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. inch |
Vacuum inHg |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 1/2 | 0,98 | 240 | 960 | 3,54 | -26,57 | 0,37 | 65,6 |
| 3/4 | 1,26 | 240 | 960 | 4,92 | -26,57 | 0,5 | 98,4 |
| 1 | 1,5 | 240 | 960 | 5,91 | -26,57 | 0,64 | 98,4 |
| 1 1/4 | 1,73 | 240 | 960 | 6,89 | -26,57 | 0,77 | 98,4 |
| 1 1/2 | 2,01 | 240 | 960 | 8,86 | -26,57 | 1,01 | 98,4 |
| 2 | 2,6 | 240 | 960 | 10,83 | -26,57 | 1,48 | 98,4 |
| 2 1/2 | 3,13 | 240 | 960 | 11,81 | -26,57 | 2,01 | 65,6 |
| 3 | 3,66 | 240 | 720 | 13,78 | -26,57 | 2,48 | 65,6 |
| 3 15/16 | 4,65 | 240 | 720 | 19,69 | -26,57 | 3,35 | 65,6 |
Resistenze chimiche secondo la tabella resistenze MTG. I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C).
Per altri diametri e colori disponibili consultare il nostro Ufficio Vendite.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
