Industria chimica

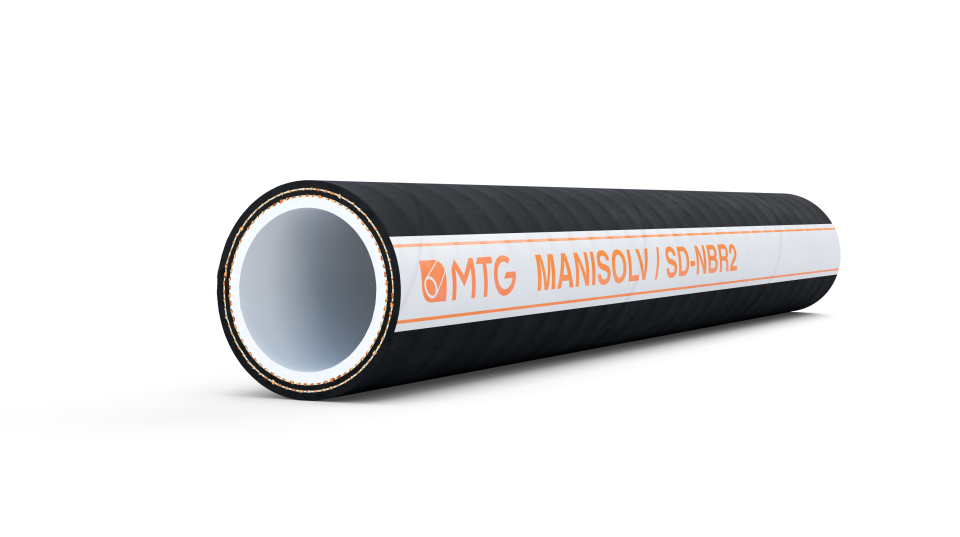

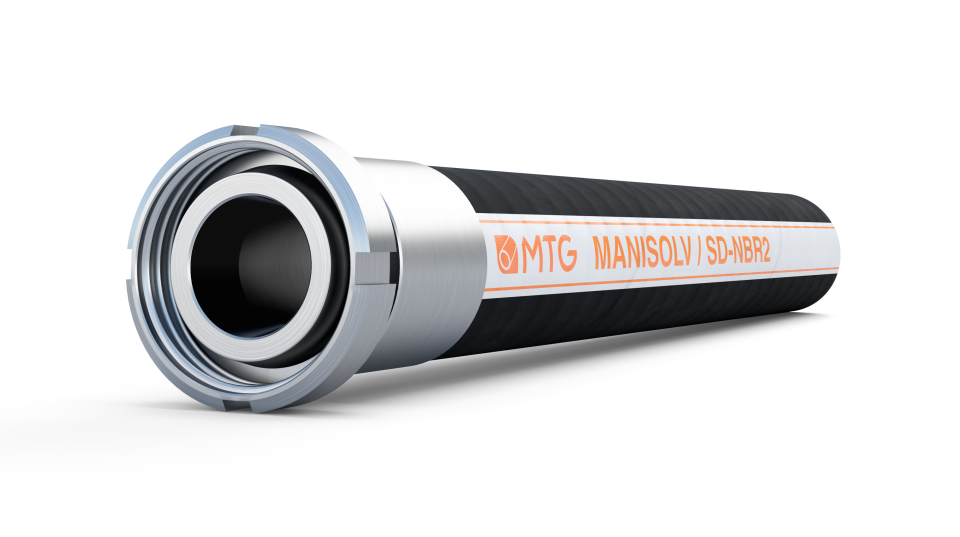

MANISOLV/SD-NBR2

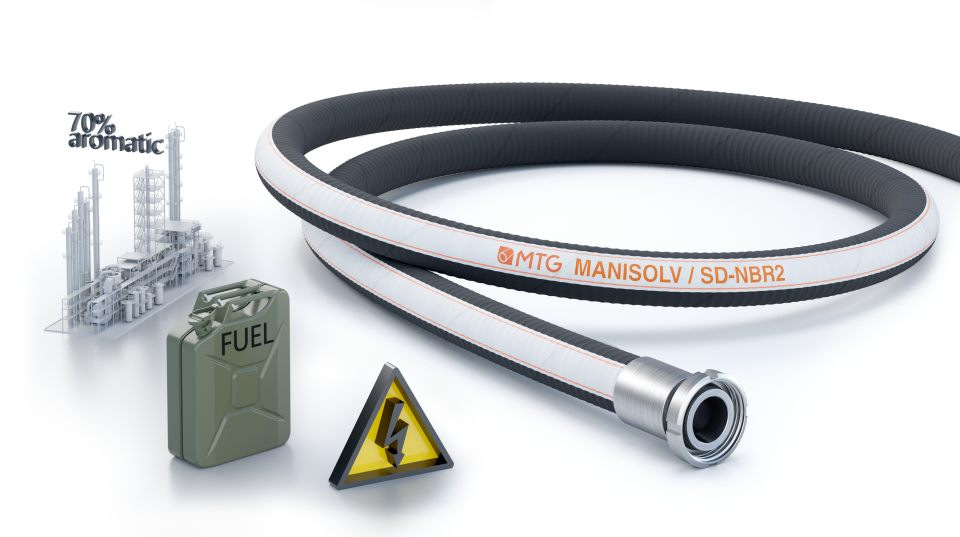

Tubo per mandata ed aspirazione di solventi di idrocarburi con un contenuto aromatico fino al 70%.
MANISOLV/SD-NBR2 è idoneo al passaggio di benzina, diesel, miscele a base di biodiesel incluso il B100 e carburanti a base di etanolo.
Esecuzione secondo la normativa EN 12115:2011.
Maggiori dettagliCostruzione

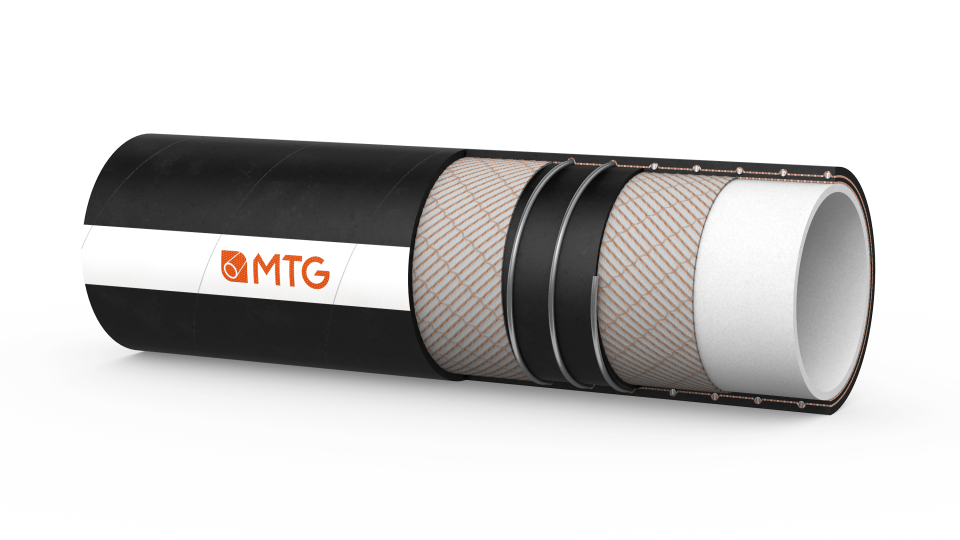

SOTTOSTRATO
- Gomma NBR2, colore chiaro, liscia.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
- Spirale in acciaio incorporata.
- Su richiesta, cavetti di rame inseriti.
COPERTURA
- Gomma NBR, colore nero, antistatica (R<10^6 Ω), resistente all’abrasione, all’ozono, agli agenti atmosferici, ai grassi e agli oli minerali, liscia, impronta tela.
Fattore di sicurezza
- ≥ 4 volte la pressione di esercizio fino al DN 63.5 mm.
- ≥ 3 volte la pressione di esercizio oltre il DN 63.5 mm.
Temperature
- Come da norma EN 12115:2011.
- Punte a +90°C in funzione ai fluidi convogliati.
Proprietà elettriche
Simbolo di identificazione :
– Ω per versione senza cavetti di rame inseriti.
– M per versione con cavetti di rame inseriti.
Marcatura
Tolleranze dimensionali
Diametro interno: EN 12115 – Diametro esterno: EN 12115 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 19 | 31 | 6 | 16 | 64 | 125 | -0,9 | 0,62 | 40 |
| 25 | 37 | 6 | 16 | 64 | 150 | -0,9 | 0,87 | 40 |
| 32 | 44 | 6 | 16 | 64 | 175 | -0,9 | 1 | 40 |
| 38 | 51 | 6,5 | 16 | 64 | 225 | -0,9 | 1,4 | 40 |
| 50 | 66 | 8 | 16 | 64 | 275 | -0,9 | 2 | 40 |
| 51 | 67 | 8 | 16 | 64 | 275 | -0,9 | 2,05 | 40 |
| 63,5 | 79,5 | 8 | 16 | 64 | 300 | -0,9 | 2,8 | 40 |
| 75 | 91 | 8 | 16 | 48 | 350 | -0,9 | 3,4 | 40 |
| 76 | 92 | 8 | 16 | 48 | 350 | -0,9 | 3,45 | 40 |
| 100 | 118 | 9 | 16 | 48 | 450 | -0,9 | 5 | 40 |
| 102 | 120 | 9 | 16 | 48 | 450 | -0,9 | 5,1 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. inch |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 3/4 | 1,22 | 240 | 960 | 4,92 | -26,57 | 0,42 | 131,2 |
| 1 | 1,46 | 240 | 960 | 5,91 | -26,57 | 0,58 | 131,2 |
| 1 1/4 | 1,73 | 240 | 960 | 6,89 | -26,57 | 0,67 | 131,2 |
| 1 1/2 | 2,01 | 240 | 960 | 8,86 | -26,57 | 0,94 | 131,2 |
| 1 31/32 | 2,6 | 240 | 960 | 10,83 | -26,57 | 1,34 | 131,2 |
| 2 | 2,64 | 240 | 960 | 10,83 | -26,57 | 1,38 | 131,2 |
| 2 1/2 | 3,13 | 240 | 960 | 11,81 | -26,57 | 1,88 | 131,2 |
| 2 61/64 | 3,58 | 240 | 720 | 13,78 | -26,57 | 2,28 | 131,2 |
| 3 | 3,62 | 240 | 720 | 13,78 | -26,57 | 2,31 | 131,2 |
| 3 15/16 | 4,65 | 240 | 720 | 17,72 | -26,57 | 3,35 | 131,2 |
| 4 | 4,72 | 240 | 720 | 17,72 | -26,57 | 3,42 | 131,2 |
Resistenze chimiche secondo la tabella resistenze MTG. I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C).
Altre dimensioni disponibili su richiesta. Consultare il nostro Ufficio Vendite.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
