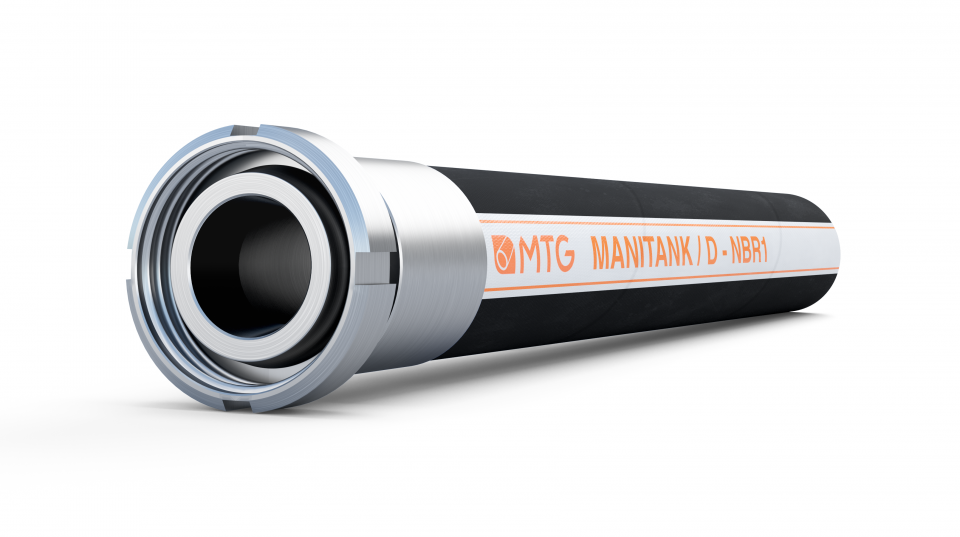

MANITANK/D-NBR1

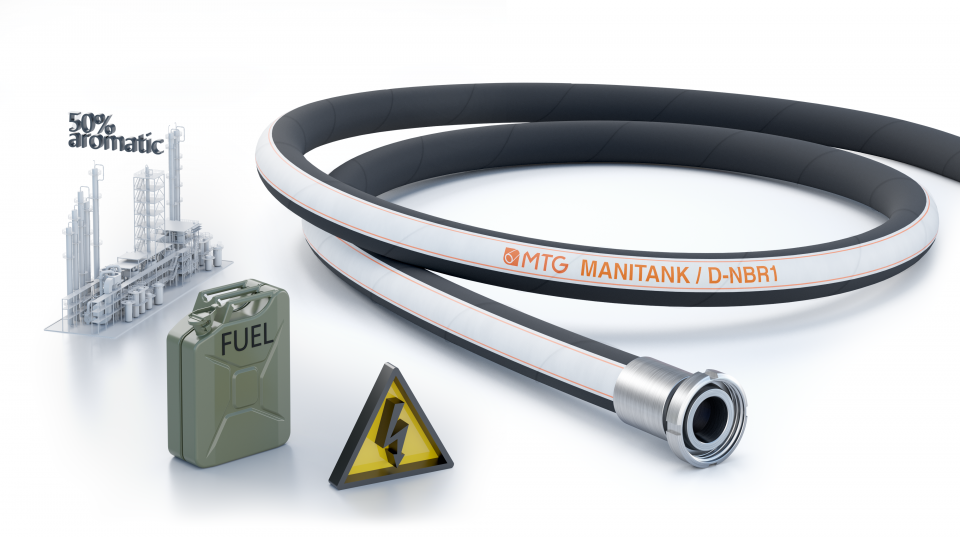

Tubo per mandata di idrocarburi con un contenuto aromatico fino al 50%.
MANITANK/D-NBR1 è particolarmente indicato per l’impiego su auto-ferrocisterne e negli impianti fissi dell’industria petrolifera.
Idoneo al passaggio di benzina, diesel, miscele a base di biodiesel incluso il B100 e carburanti a base di etanolo.
Esecuzione secondo la normativa EN 12115: 2011.

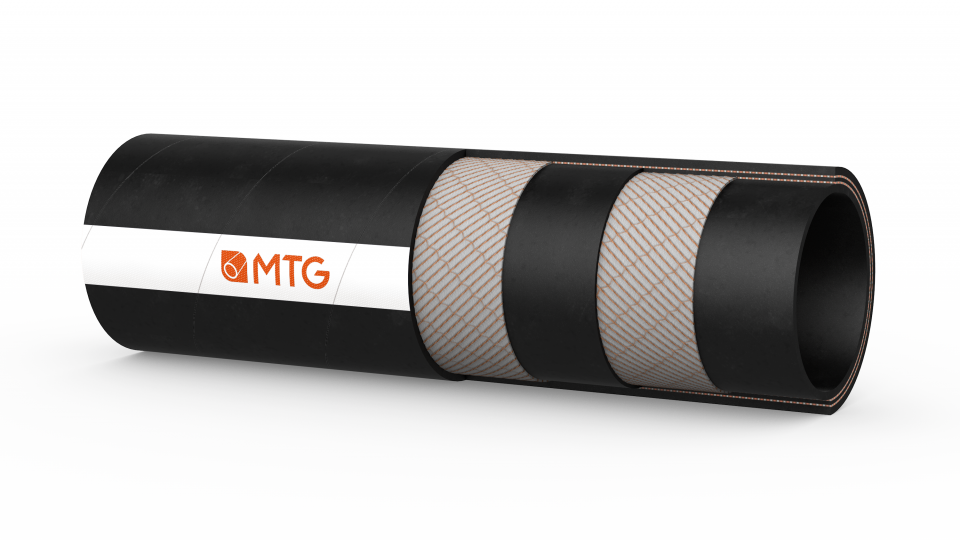

Maggiori dettagliCostruzione
SOTTOSTRATO
- Gomma NBR1 (cod. UNI E), antistatica (R< 10^6 Ω), nero, liscia.
RINFORZI
- Tessili sintetici ad alta resistenza.
- Su richiesta, cavetti di rame inseriti.
COPERTURA
- Gomma NBR nera (cod. 5600 DIN), antistatica (R< 10^6 Ω), resistente all’abrasione, all’ozono, agli agenti atmosferici, ai grassi e agli oli minerali, liscia, impronta tela.
Fattore di sicurezza
- ≥ 4 volte la pressione di esercizio.
Temperature
- Come da norma EN 12115: 2011.
Proprietà elettriche
- Resistenza elettrica attraverso parete: R< 10^9 Ω.
- Simbolo di identificazione:
– Ω/T per versione senza cavetti di rame inseriti.
– M/T per versione con cavetti di rame inseriti.

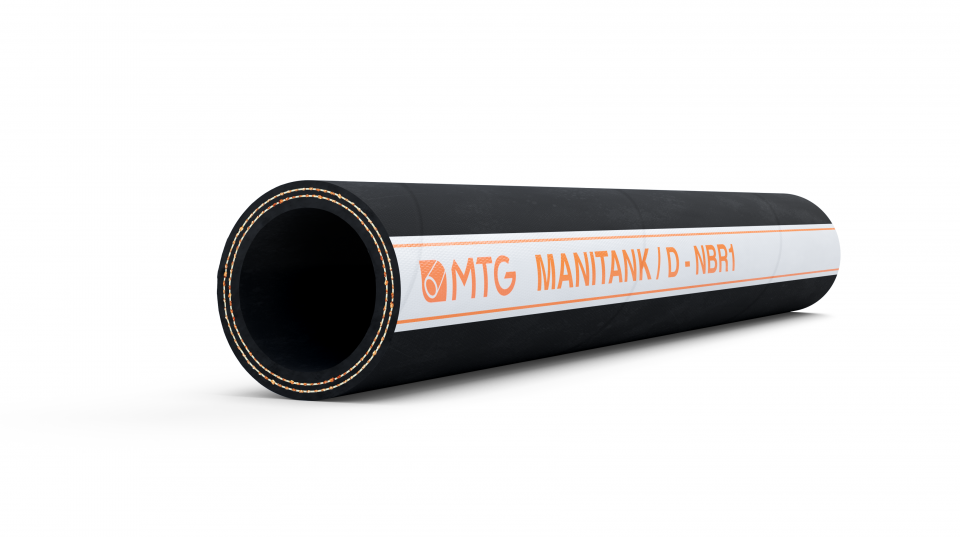

Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 13 | 23 | 5 | 16 | 64 | 90 | -0,5 | 0,45 | 40 |
| 19 | 31 | 6 | 16 | 64 | 125 | -0,5 | 0,65 | 40 |
| 25 | 37 | 6 | 16 | 64 | 150 | -0,4 | 0,75 | 40 |
| 32 | 44 | 6 | 16 | 64 | 175 | -0,4 | 0,9 | 40 |
| 38 | 51 | 6,5 | 16 | 64 | 225 | -0,4 | 1,1 | 40 |
| 50 | 66 | 8 | 16 | 64 | 275 | -0,3 | 1,8 | 40 |
| 63,5 | 79,5 | 8 | 16 | 64 | 300* | --- | 2,2 | 40 |
| 75 | 91 | 8 | 16 | 64 | 350* | --- | 3 | 40 |
| 100 | 116 | 8 | 16 | 64 | 450* | --- | 3,9 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. inch |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 1/2 | 0,91 | 240 | 960 | 3,54 | -14,76 | 0,3 | 131,2 |
| 3/4 | 1,22 | 240 | 960 | 4,92 | -14,76 | 0,44 | 131,2 |
| 1 | 1,46 | 240 | 960 | 5,91 | -11,81 | 0,5 | 131,2 |
| 1 1/4 | 1,73 | 240 | 960 | 6,89 | -11,81 | 0,6 | 131,2 |
| 1 1/2 | 2,01 | 240 | 960 | 8,86 | -11,81 | 0,74 | 131,2 |
| 1 31/32 | 2,6 | 240 | 960 | 10,83 | -8,85 | 1,21 | 131,2 |
| 2 1/2 | 3,13 | 240 | 960 | 11,81* | --- | 1,48 | 131,2 |
| 2 61/64 | 3,58 | 240 | 960 | 13,78* | --- | 2,01 | 131,2 |
| 3 15/16 | 4,57 | 240 | 960 | 17,72* | --- | 2,62 | 131,2 |
(*) Raggio di curvatura ottenibile ad una pressione di ≥ 1 bar. Resistenze chimiche secondo la tabella resistenze MTG.
I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C). Per altri diametri e colori disponibili consultare il nostro Ufficio Vendite.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
