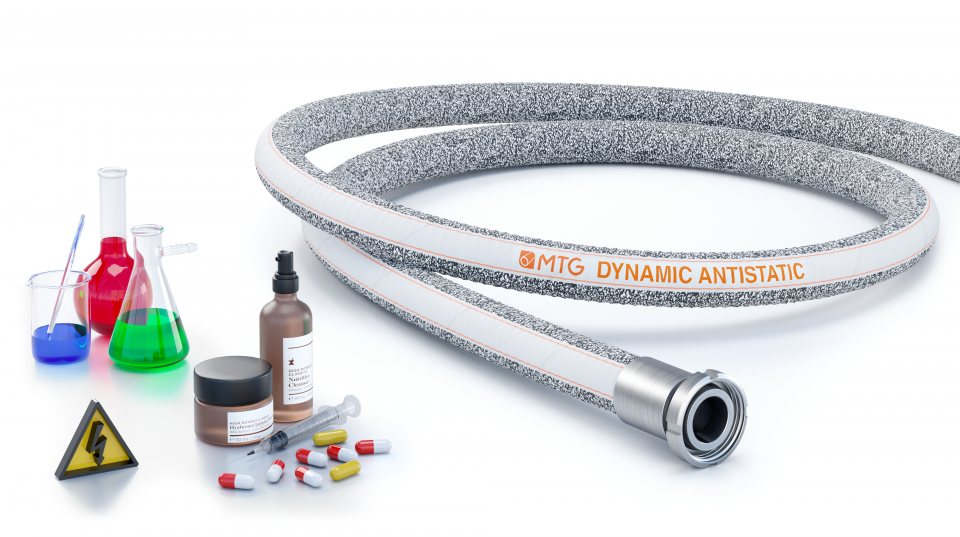

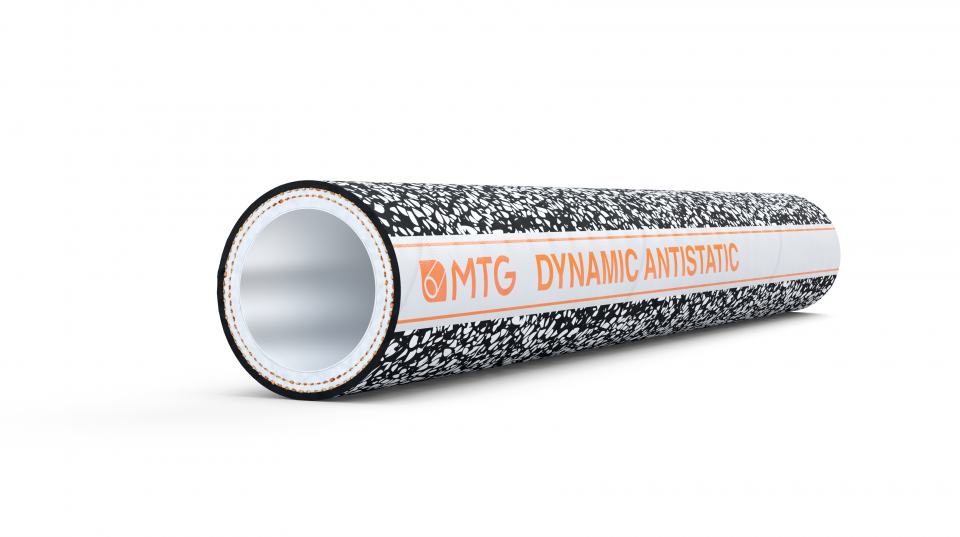

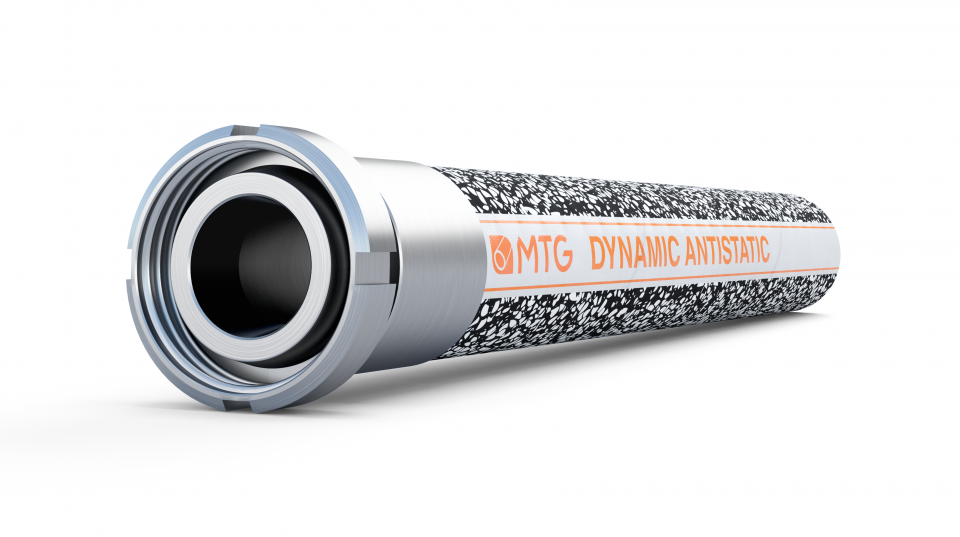

DYNAMIC® ANTISTATIC

Tubo universale specificamente studiato per il trasporto di sostanze cosmetiche, farmaceutiche e chimiche.
Dynamic Antistatic è particolarmente adatto all’impiego in ambienti farmaceutici e in processi produttivi ove sia richiesto l’uso di materiali inerti, non inquinanti.

Esecuzione secondo EN 12115:2021, su richiesta.

Su richiesta, tubo disponibile con pressione di esercizio maggiore (16 bar).

BREVETTI: EP 1450092 – EP 1580475 – US Patent 7,389,799

Maggiori dettagli

Contattaci

Scheda tecnica

Principali benefici

Il sottostrato in materiale fluorurato assicura ottima impermeabilità e totale assenza di cessioni al fluido convogliato.
Offre inoltre un’ottima resistenza a ripetuti cicli di piegamento secondo ASTM D 2176.
La finitura marmorizzata è totalmente liscia e facilmente lavabile.
Resistente per brevi periodi a prodotti chimici delicati e acidi aggressivi.
Tubo conforme al Reg. EC 1935/2004 e alla 2023/2006/EC (GMP). Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
Sottostrato non plastificato.
Non autoclavabile.

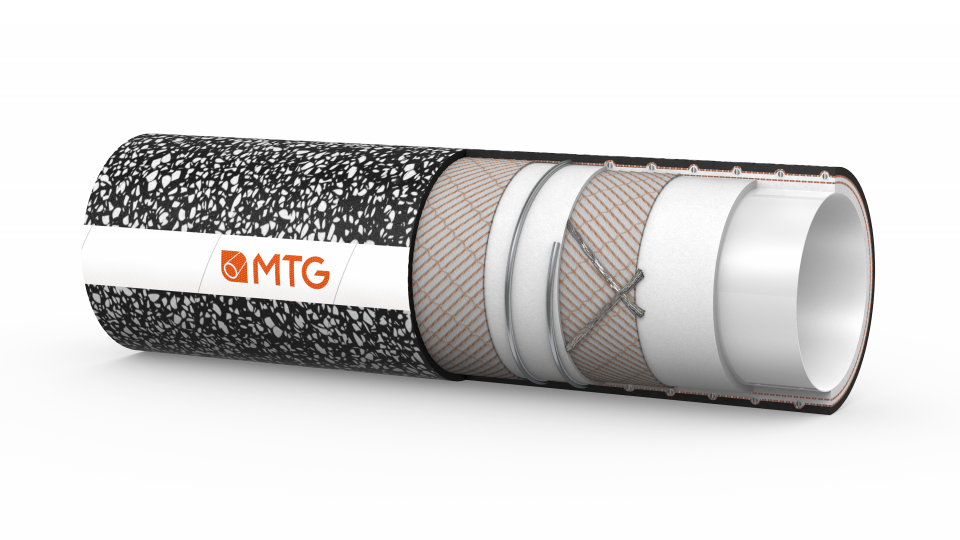

Costruzione

SOTTOSTRATO

PFA (Perfluoroalcossi) completamente fluorurato, bianco, speculare, liscio.
Nessuna contaminazione in odore e sapore.
Conformità: USP Class VI, 3A, FDA Standards, D.M. 21/03/73 e successive modifiche, Regolamento EU n. 10/2011, ISO 10993-4, -10, -11, non citotossico secondo ISO 10993-Part 5.

RINFORZI

Tessili sintetici ad alta resistenza.
Spirale in acciaio incorporata.
Due cavetti di rame inseriti.

COPERTURA:

Finitura marmorizzata (UPE), colore bianco/nero, brevettata, liscia, resistente all’abrasione, all’ozono e all’invecchiamento.
Antistatica: Resistenza elettrica R< 10^6 Ω.
Speciale impronta tela con basso coefficiente di attrito, conforme ai criteri FDA, inodore ed insapore, non macchia le superfici di contatto.

Fattore di sicurezza

≥ 4 volte la pressione di esercizio.

Temperature

Da -40°C a +130°C in funzione ai fluidi convogliati e al tipo di impiego.
Per impiego dinamico: da +10°C a +40°C.
Sterilizzazioni con punte a +150°C per un massimo di 30 minuti.

Note

Si raccomanda di attenersi alle indicazioni riportate nel “Manuale di uso e manutenzione dei tubi in PFA/MFA” di MTG.

Marcatura

MTG Dynamic antistatic EN 12115 Marking.jpg

Tolleranze dimensionali

Diametro interno: ISO 1307 – Spessore parete: ± 0.8 mm – Lunghezza: ISO 1307

Diam. interno mm	Diam. esterno mm	Spessore parete mm	Pressione di esercizio BAR	Pressione di scoppio BAR	Raggio curvatura min. (Static)mm	Raggio curvatura min. (Dynamic)mm	Vacuum BAR	Peso teorico kg/m	Lunghezza massima m
13	25	6	10	40	45	60	-0,9	0,55	20
19	31	6	10	40	65	90	-0,9	0,72	30
25	37	6	10	40	85	140	-0,9	0,89	30
32	45	6,5	10	40	120	200	-0,9	1,16	30
38	51	6,5	10	40	140	250	-0,9	1,47	30
51	65,5	7,25	10	40	180	300	-0,9	2,08	30
51	67	8	10	40	180	300	-0,9	2,20	30
63,5	79,5	8	10	40	250	380	-0,9	2,8	20
76	92	8	10	40	350	500	-0,9	3,48	20
100	117	8,5	10	40	700	700	-0,9	4,77	20

Diam. interno inch	Diam. esterno inch	Pressione di esercizio PSI	Pressione di scoppio PSI	Raggio curvatura min. (Static)inch	Raggio curvatura min. (Dynamic)inch	Vacuum inHg	Peso teorico lbs/ft	Lunghezza massima ft
1/2	0,98	150	600	1,77	2,36	-26,57	0,37	65,6
3/4	1,22	150	600	2,56	3,54	-26,57	0,49	98,4
1	1,46	150	600	3,35	5,51	-26,57	0,6	98,4
1 1/4	1,77	150	600	4,73	7,88	-26,57	0,78	98,4
1 1/2	2	150	600	5,51	9,8	-26,57	0,99	98,4
2	2,58	150	600	7,09	11,81	-26,57	1,4	98,4
2 1/2	3,13	150	600	9,8	14,96	-26,57	1,88	65,6
3	3,62	150	600	13,78	19,69	-26,57	2,34	65,6
4	4,6	150	600	27,55	27,55	-26,57	3,2	65,6

Resistenze chimiche secondo la tabella resistenze MTG.
I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C).
Per altri diametri e colori disponibili consultare il nostro Ufficio Vendite.

La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.

MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
