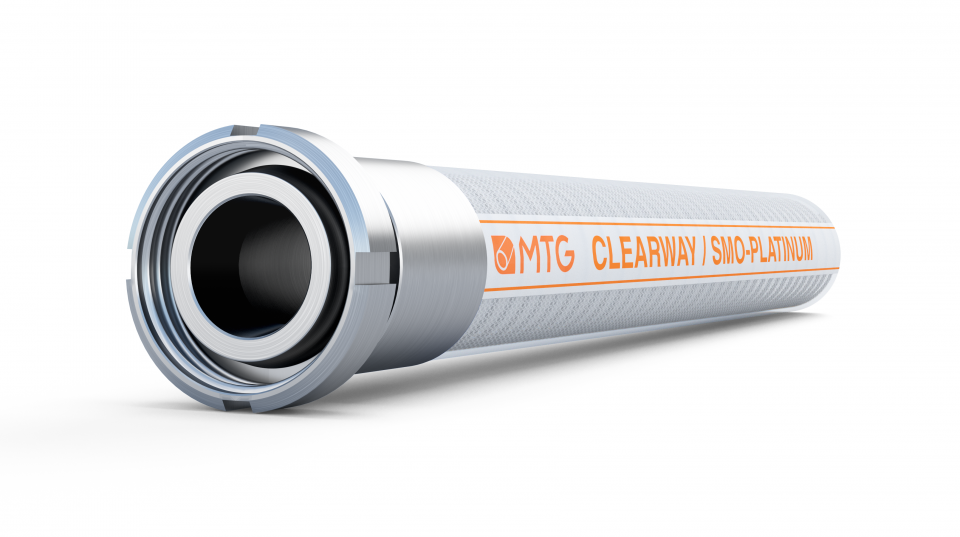

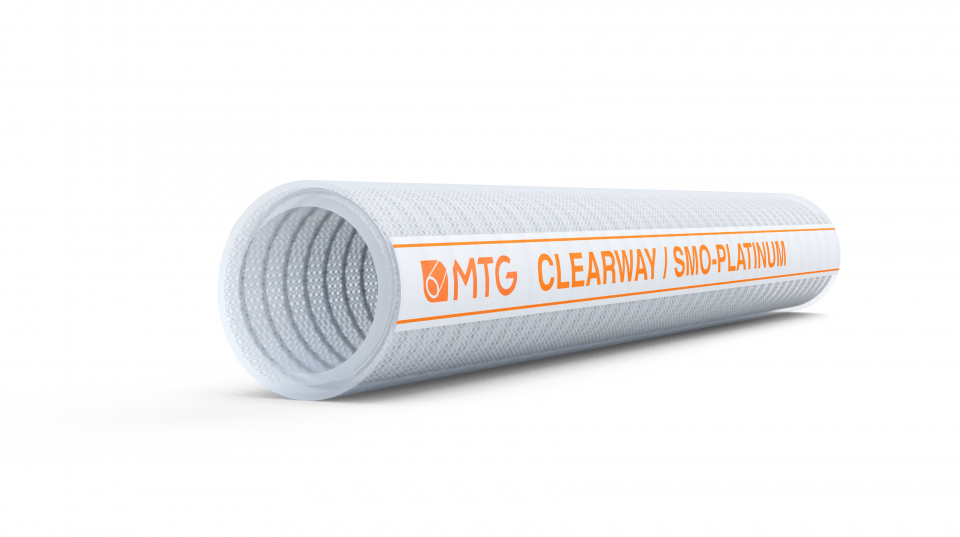

MTG CLEARWAY/SMO-PLATINUM
MTG CLEARWAY/SMO-PLATINUM è un tubo in silicone per aspirazione di aria mista a prodotti ad alta purezza.
Versione adatta ad applicazioni in processi che richiedano raggi di curvatura ridotti ed elevata maneggevolezza.

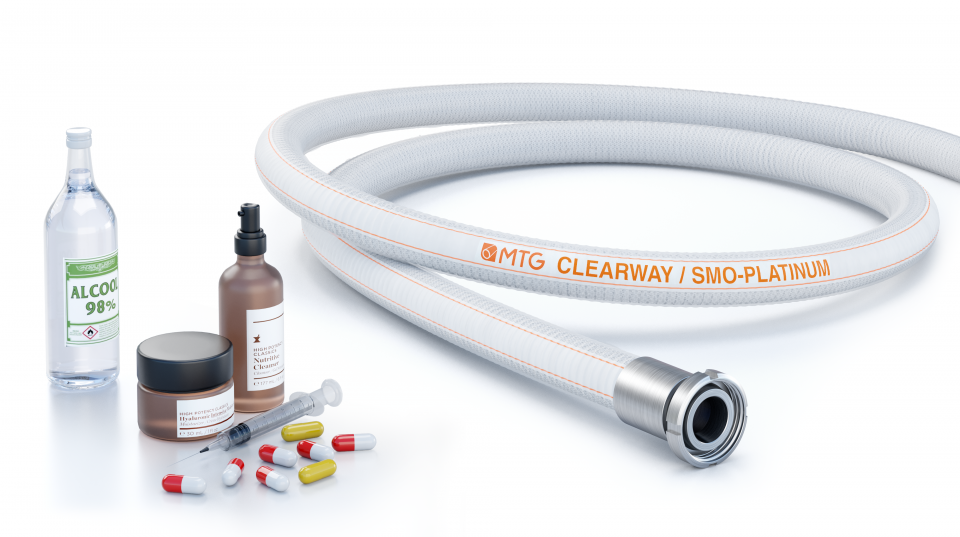

Normalmente impiegato nelle industrie farma-cosmetiche.
Maggiori dettagliPrincipali benefici
- Tubo in silicone catalizzato al platino, anti-aderente.
- Utilizzato in applicazioni sanitarie ed ambienti sterili: prodotto con massima cura a partire dalla scelta di ingredienti ad alta purezza, sino alle procedure di produzione e allo specifico stoccaggio.
- Validazione di grado farmaceutico: testato in conformità a USP Classe VI, e EU Pharmacopoeia.
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati, nitrosammine e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
- Tubo non plastificato.

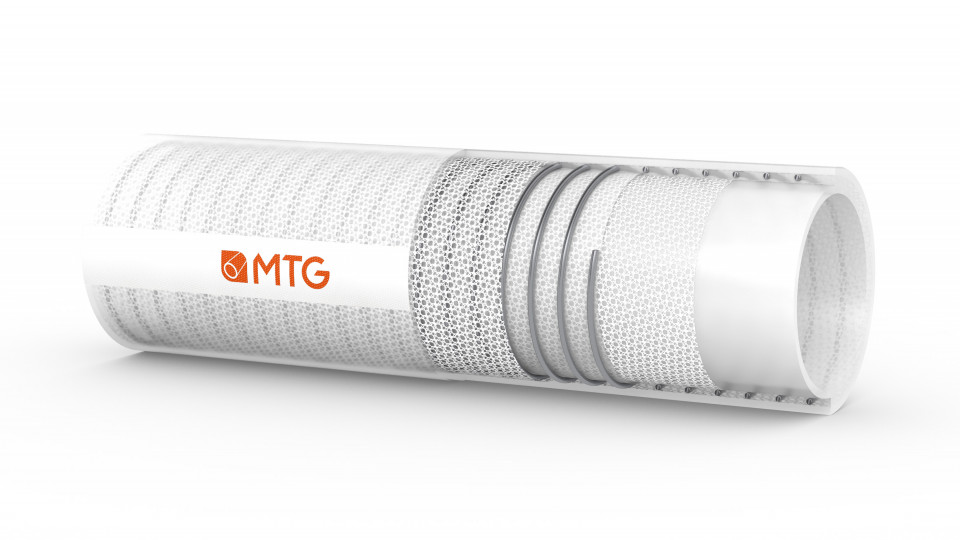

Costruzione
SOTTOSTRATO
- Gomma silicone traslucido (cod. silicone PT3362), grado farmaceutico e alimentare, inodore, insapore, speculare, liscio.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
- Spirale incorporata in acciaio Inox AISI 302.
COPERTURA
- Gomma silicone traslucido (cod. silicone PT3362), grado farmaceutico e alimentare, inodore e insapore.
Temperature
- Da -60°C fino a +200°C.
Sterilizzazione
- Sterilizzazioni con vapore +135°C con circuito aperto.
- Sterilizzazioni con aria calda a +200°C per un massimo di 30 minuti.
- Sterilizzazioni ripetute ad intervalli inferiori ad 1 ora possono degradare gravemente le proprietà meccaniche del tubo.
Normative
- US Pharmacopoeia Classe VI, non citotossico (ISO 10993-Parte 5).
- Conformità: FDA, BfR, E.P. 3.1.9. (European Pharmacopoeia).
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 25 | 30 | 2,5 | - | - | 50 | -0,7 | 0,214 | 10 |
| 32 | 37 | 2,5 | - | - | 64 | -0,7 | 0,305 | 10 |
| 38 | 43 | 2,5 | - | - | 80 | -0,7 | 0,317 | 10 |
| 40 | 45 | 2,5 | - | - | 80 | -0,7 | 0,4 | 10 |
| 50 | 56 | 3 | - | - | 125 | -0,7 | 0,482 | 10 |
| 60 | 66 | 3 | - | - | 180 | -0,7 | 0,62 | 10 |
| 63,5 | 70,1 | 3,3 | - | - | 190 | -0,7 | 0,708 | 10 |
| 75 | 82 | 3,5 | - | - | 225 | -0,7 | 1,305 | 10 |
| 80 | 88 | 4 | - | - | 240 | -0,7 | 1,51 | 10 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. inch |
Vacuum inHg |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 1 | 1,18 | - | - | 1,97 | -20,67 | 0,14 | 32,8 |
| 1 1/4 | 1,46 | - | - | 2,05 | -20,67 | 0,2 | 32,8 |
| 1 1/2 | 1,69 | - | - | 2,36 | -20,67 | 0,21 | 32,8 |
| 1 4/7 | 1,77 | - | - | 2,6 | -20,67 | 0,27 | 32,8 |
| 2 | 2,2 | - | - | 3,39 | -20,67 | 0,32 | 32,8 |
| 2 1/3 | 2,6 | - | - | 4,33 | -20,67 | 0,42 | 32,8 |
| 2 1/2 | 2,76 | - | - | 5,12 | -20,67 | 0,48 | 32,8 |
| 3 | 3,23 | - | - | 7,87 | -20,67 | 0,88 | 32,8 |
| 3 1/7 | 3,46 | - | - | 9,84 | -20,67 | 1,01 | 32,8 |
Resistenze chimiche secondo la tabella resistenze MTG. I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C).
Per altri diametri disponibili consultare il nostro Ufficio Vendite
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
