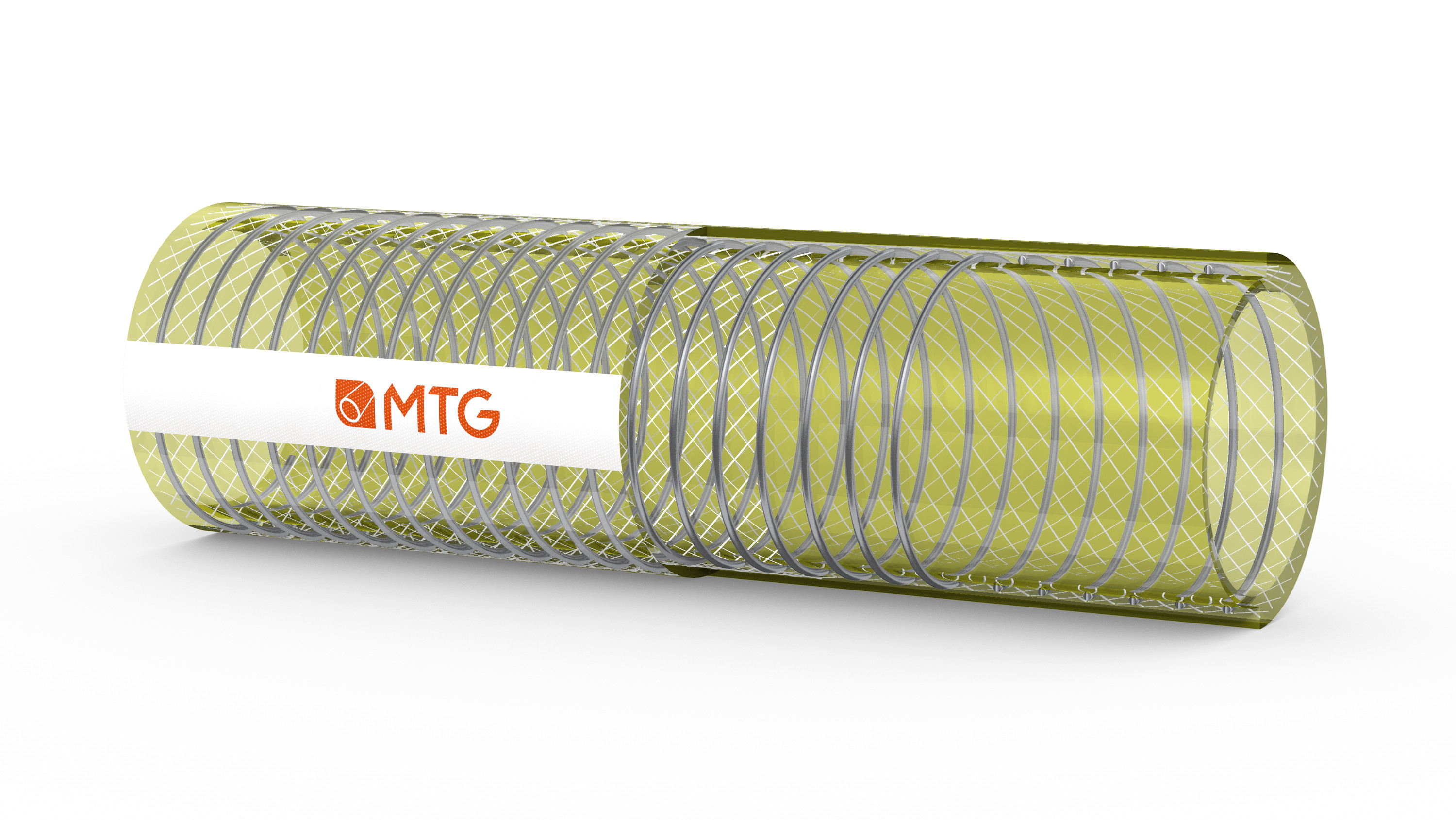

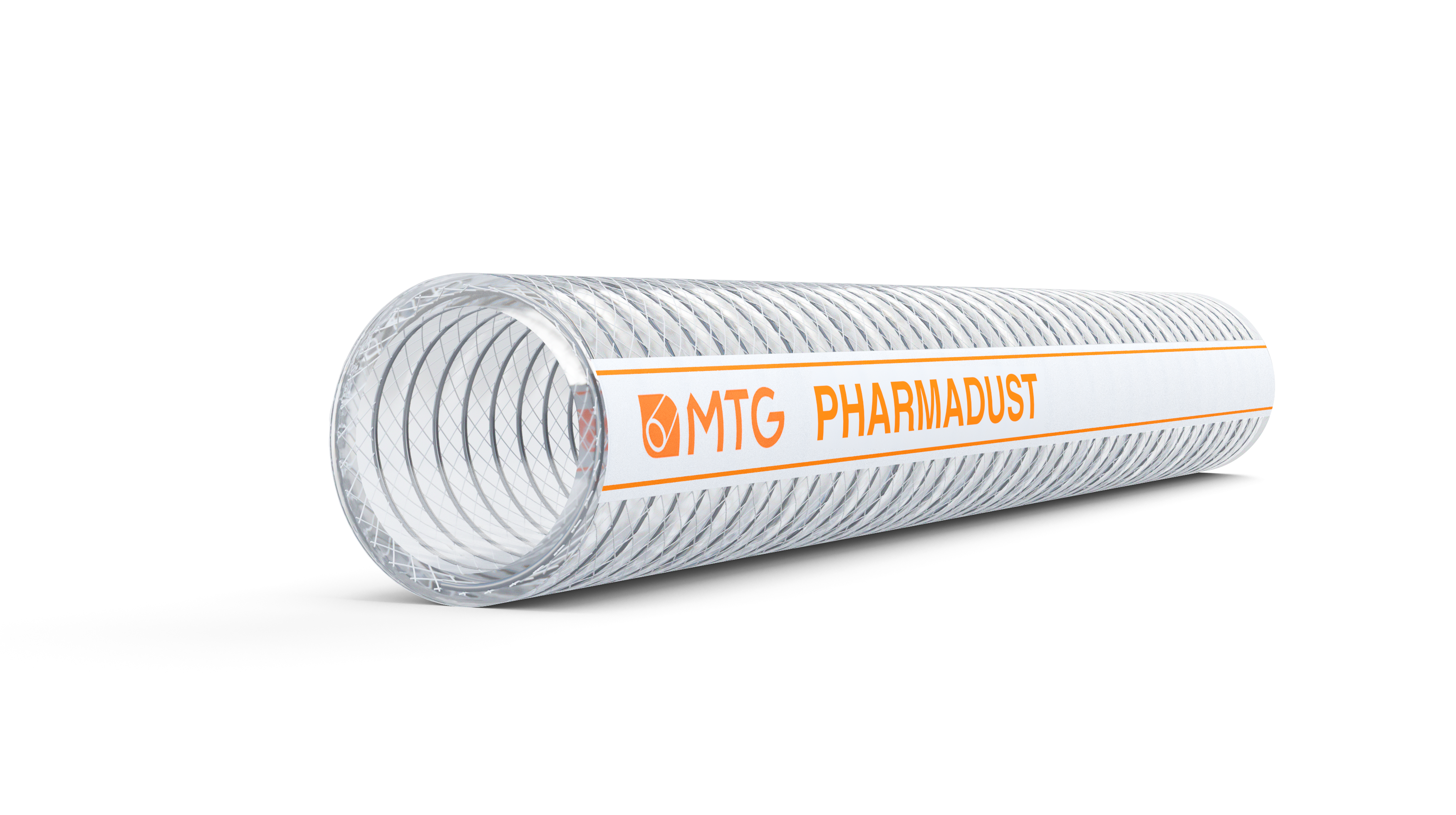

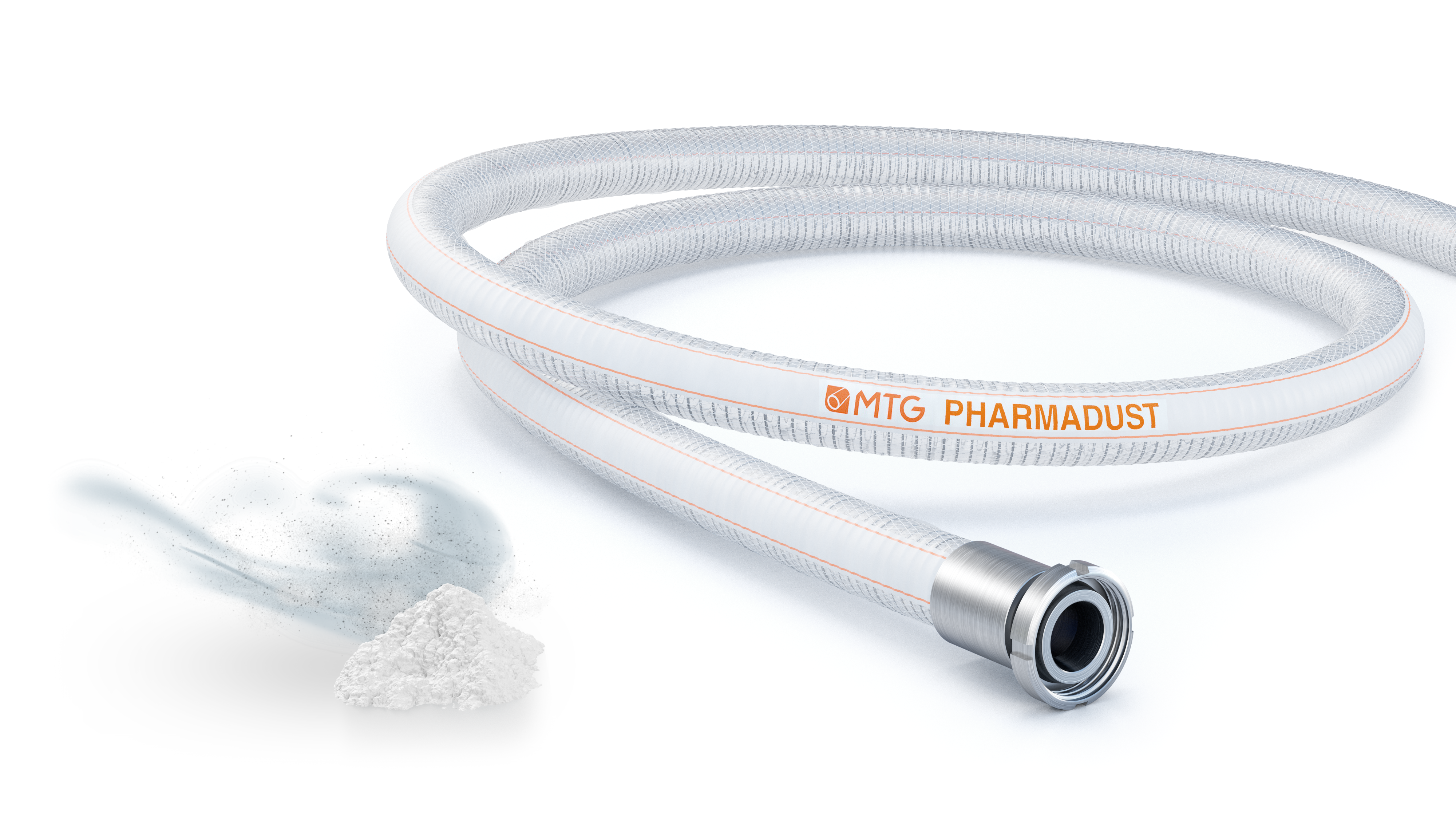

MTG PHARMADUST
Tubo specificamente concepito per trasferimento di aria mista a polveri, in condizioni di mandata e aspirazione.
Normalmente impiegato nell’industria farmaceutica ed alimentare.
Maggiori dettagliPrincipali benefici
- La superficie interna del tubo, oltre che altamente resistente all’abrasione, si presenta estremamente liscia e compatta, facilitando così il passaggio dei prodotti veicolati e le operazioni di pulizia.
- Struttura trasparente: permette di verificare il passaggio del prodotto convogliato all’interno del tubo.
- Tubo leggero e facile da maneggiare.
- Tubo conforme al Reg. EC 1935/2004 e alla 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega ftalati, plastificanti, derivati animali e nitrosammine, riducendo il rischio di proliferazione batterica ed il pericolo di contaminazione del prodotto convogliato.
- Tubo non plastificato.
- Copertura e sottostrato rispondenti a: USP Class VI, Regolamento EU n. 10/2011, FDA, D.M. 21/03/73 e successive modifiche, ISO 10993-4, -10, -11, non citotossico secondo ISO 10993-Part 5.
Costruzione
SOTTOSTRATO
- Tecnopolimero (cod. 3G26AU), trasparente, inodore, insapore, speculare, liscio.
- Perdita all’abrasione : < 36 mm3 secondo la norma DIN 53516.
RINFORZI
- Tessili sintetici ad alta resistenza.
- Spirale in acciaio INOX AISI 302.
COPERTURA
- Tecnopolimero (cod. 3G26AU), trasparente, inodore, insapore, liscio.
- Resistente all’abrasione e all’ozono.
Fattore di sicurezza
≥ 3 volte la pressione di esercizio.
Temperature
- Da -10°C a +85°C.
- Sanificazioni con acqua (fino a +100°C senza pressione) mista a normale detergente neutro.
Raccordatura

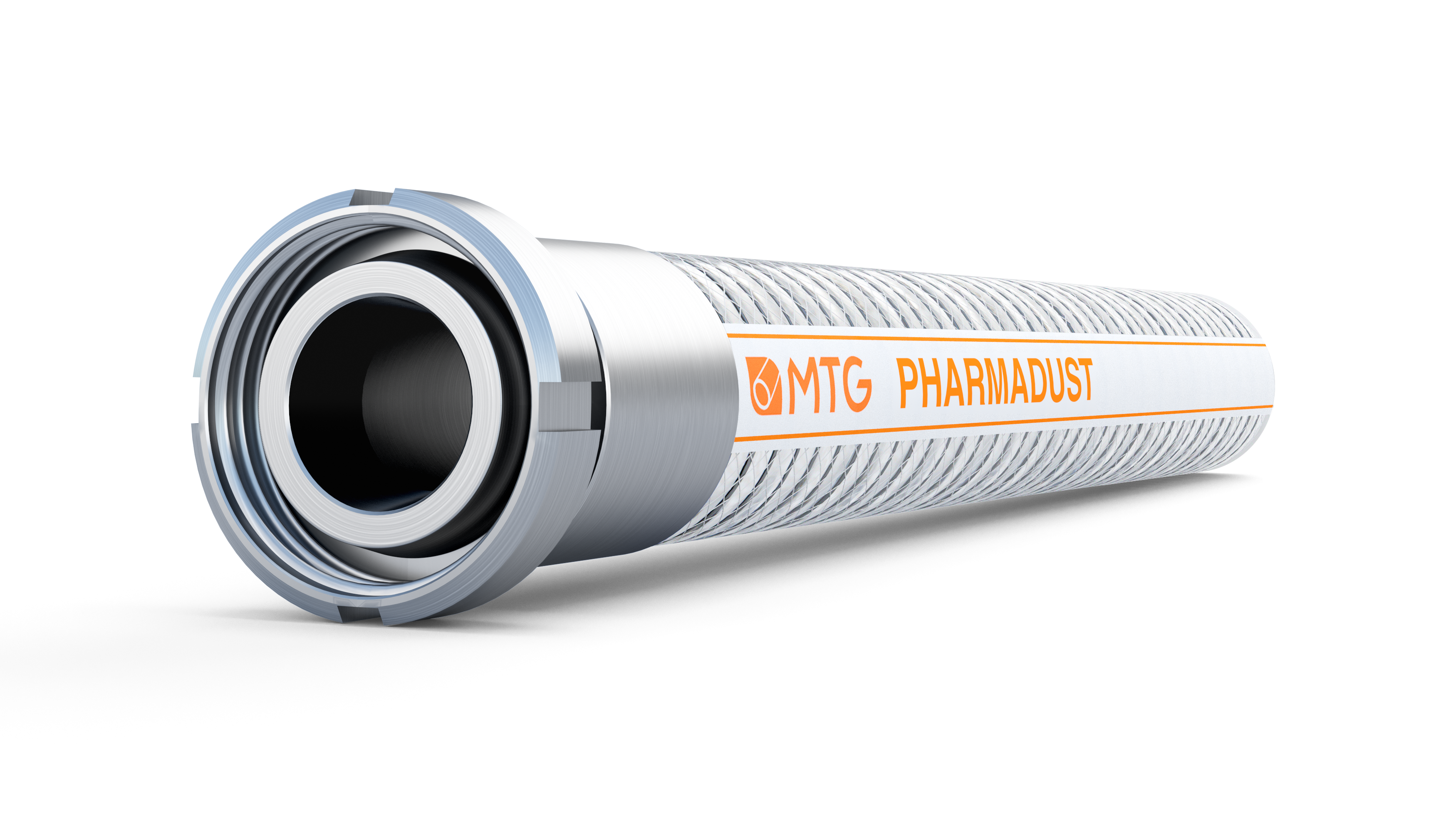

- Possibilità di fornitura in pezzature d’impiego con raccordi di qualsiasi tipologia (CLAMP, DIN 11851, ecc.) pressati alle estremità.
- Solo per tubo raccordato: test di continuità elettrica tra i raccordi (R< 102 Ω) secondo la norma EN 8031.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: ± 0.8 mm – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 25 | 33 | 4 | 6 | 18 | 150 | -0,9 | 0,38 | 20 |
| 38 | 46 | 4 | 6 | 18 | 230 | -0,9 | 0,54 | 20 |
| 50 | 58,5 | 4,25 | 5 | 15 | 300 | -0,9 | 0,98 | 20 |
| 63,5 | 72 | 4,25 | 4 | 12 | 400 | -0,9 | 1,24 | 10 |
| 76 | 85 | 4,5 | 4 | 12 | 490 | -0,8 | 1,63 | 10 |
| 100 | 112 | 6 | 3 | 9 | 700 | -0,8 | 2,48 | 10 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. inch |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 1 | 1,3 | 90 | 270 | 5,91 | -26,57 | 0,25 | 65,6 |
| 1 1/2 | 1,81 | 90 | 270 | 9,06 | -26,57 | 0,36 | 65,6 |
| 1 31/32 | 2,3 | 75 | 225 | 11,81 | -26,57 | 0,66 | 65,6 |
| 2 1/2 | 2,83 | 60 | 180 | 15,75 | -26,57 | 0,83 | 32,8 |
| 3 | 3,35 | 60 | 180 | 19,29 | -23,62 | 1,09 | 32,8 |
| 3 15/16 | 4,41 | 45 | 135 | 27,56 | -23,62 | 1,66 | 32,8 |
Altri diametri e colori di copertura disponibili su richiesta. Contattare i nostri Uffici Commerciali. I dati sopra menzionati si riferiscono a temperatura ambiente (+20°C).
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
