Industria alimentare
MTG LIGHTFOOD/SD
Tubo multiuso maneggevole e flessibile specificamente concepito per il trasferimento di liquidi alimentari grassi e non grassi nel settore oleario e vitivinicolo come oli, vini, mosti, sidro, succhi di frutta e distillati con contenuto alcolico fino al 96%.
Normalmente utilizzato per impieghi leggeri all'interno degli oleifici e delle cantine o in ambienti alimentari similari nei trasferimenti tra cisterne e depositi.
Maggiori dettagliPrincipali benefici
- Totalmente libero da ftalati e derivati animali.
- Buona flessibilità anche alle basse temperature.
- Ottima resistenza ai prodotti chimici di lavaggio.
- La totale assenza di plastificanti nel sottostrato riduce il rischio di proliferazione batterica ed elimina il pericolo di contaminazione del prodotto in particolar modo a contatto con sostanze grasse.
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP). Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).

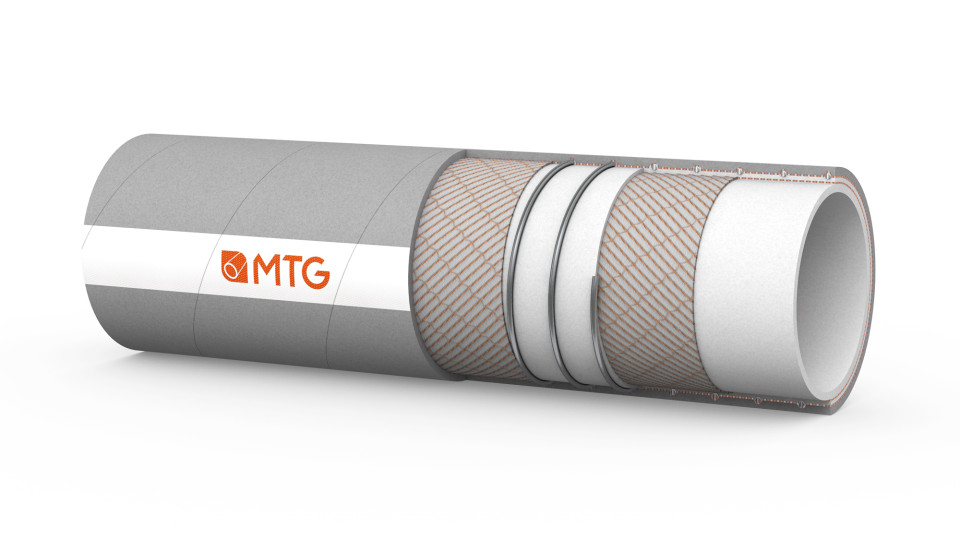

Costruzione
SOTTOSTRATO
- Gomma sintetica (Cod. 90TR), colore chiaro, inodore, liscio.
- Conforme alla Normativa FDA e al D.M. 21/03/1973 e successive modifiche.
RINFORZI
- Inserzioni tessili sintetiche.
- Spirale in acciaio incorporata.
COPERTURA
- Polimero sintetico, colore grigio, resistente all'abrasione e agli agenti atmosferici, liscio, impronta tela.
- Altri colori di copertura disponibili su richiesta.
Fattore di sicurezza
≥ 3 volte la pressione di esercizio.
Temperature
- Da -30°C a +80°C.
- Punte a +120°C per sterilizzazioni per un massimo di 30 minuti.
Note
Disponibile versione con pressione di esercizio a 10 bar per tutti i diametri.
Marcatura
Tolleranze dimensionali
TOLLERANZE DIMENSIONALI: Diametro interno: ISO 1307- Spessore parete: DIN 7715 T4 S2 - Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Vacuum BAR |
Raggio curvatura min. mm |
Peso teorico kg/m |
Lunghezza massima m |
|
|---|---|---|---|---|---|---|---|---|---|
| 13 | 22 | 4.5 | 20 | 60 | -0.9 | 50 | 0.35 | 40 | |
| 19 | 29 | 5.0 | 18 | 54 | -0.9 | 70 | 0.58 | 40 | |
| 25 | 35 | 5.0 | 15 | 45 | -0.9 | 90 | 0.69 | 40 | |
| 30 | 40 | 5.0 | 12 | 36 | -0.9 | 120 | 0.80 | 40 | |
| 32 | 42 | 5.0 | 12 | 36 | -0.9 | 135 | 0.83 | 40 | |
| 35 | 45 | 5.0 | 10 | 30 | -0.9 | 150 | 0.89 | 40 | |
| 38 | 48.5 | 5.3 | 10 | 30 | -0.9 | 170 | 1.12 | 40 | |
| 40 | 50.5 | 5.3 | 10 | 30 | -0.9 | 180 | 1.17 | 40 | |
| 45 | 55.5 | 5.3 | 8 | 24 | -0.9 | 200 | 1.30 | 40 | |
| 51 | 61.5 | 5.3 | 8 | 24 | -0.9 | 225 | 1.48 | 40 | |
| 53 | 64 | 5.5 | 8 | 24 | -0.9 | 250 | 1.58 | 40 | |
| 60 | 71 | 5.5 | 7 | 21 | -0.9 | 280 | 1.85 | 40 | |
| 70 | 82 | 6.0 | 7 | 21 | -0.9 | 340 | 2.35 | 40 | |
| 80 | 92 | 6.0 | 6 | 18 | -0.9 | 390 | 2.80 | 40 | |
| 90 | 103 | 6.5 | 5 | 15 | -0.9 | 500 | 3.40 | 40 | |
| 100 | 113 | 6.5 | 5 | 15 | -0.9 | 600 | 3.80 | 40 | |
| 120 | 136 | 8.0 | 4 | 12 | -0.9 | 720 | 5.50 | 40 | |
| 125 | 141 | 8.0 | 4 | 12 | -0.9 | 750 | 5.80 | 40 |
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
Per la scelta dei raccordi da applicare sui nostri tubi valgono le raccomandazioni in accordo alla norma ISO 8331: "Tubi flessibili e tubi flessibili raccordati di gomma e di materiale plastico. Linee guida per la scelta, l'immagazzinamento, l'uso e la manutenzione."
