MTG LIQUORFLEX/SD

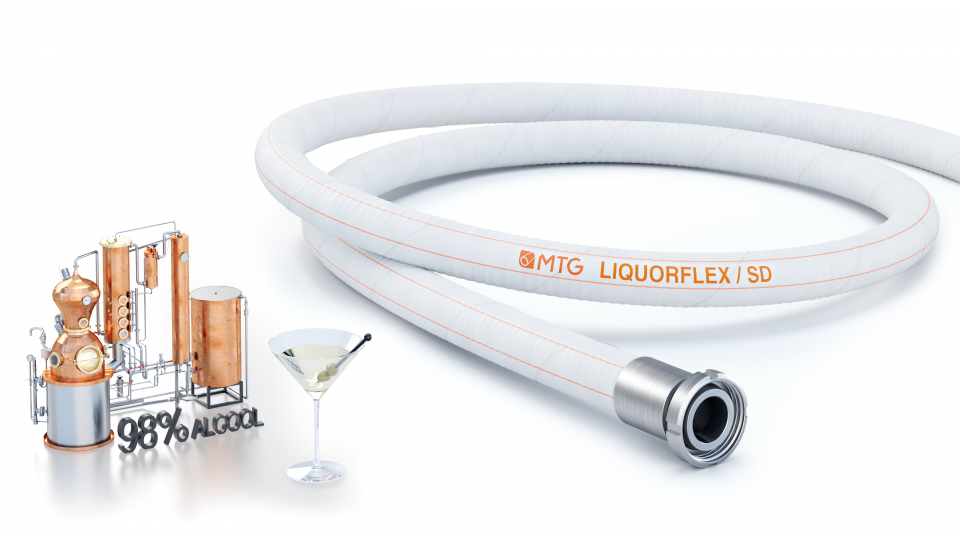

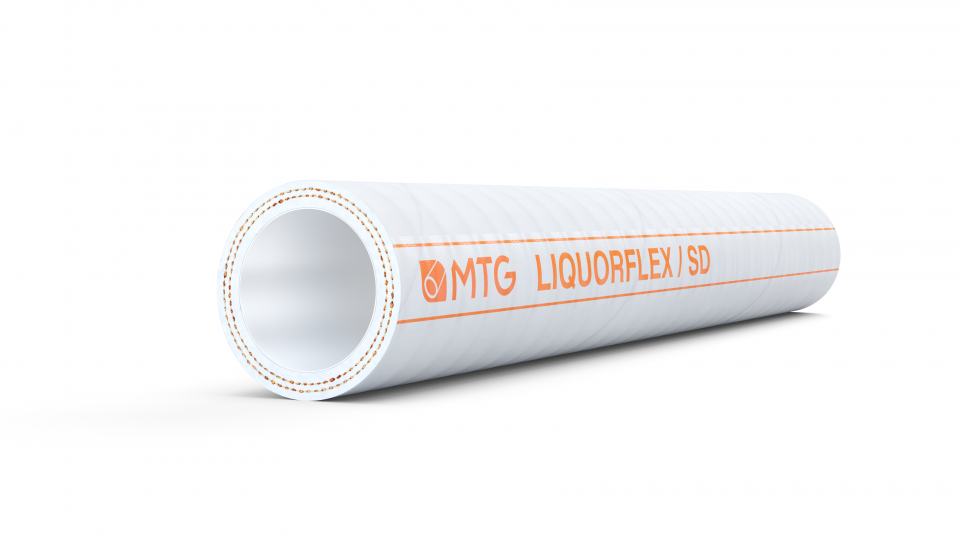

Tubo flessibile specificamente progettato per il passaggio di bevande alcoliche pregiate.
MTG LIQUORFLEX/SD è particolarmente indicato per il trasporto di liquidi ad alto tasso alcolico quali liquori, grappe, whisky, brandy, vodka e distillati in genere.
Idoneo al passaggio di alcool concentrato fino al 98%.
Uso in mandata e aspirazione.
Maggiori dettagliPrincipali benefici
- Ideale per l’impiego nelle distillerie e nella lavorazione di bevande ad elevato contenuto alcolico.
- La composizione del sottostrato, completamente inodore, insapore e privo di plastificanti, previene potenziali rilasci al fluido convogliato mantenendone inalterate le originali proprietà organolettiche.
- MTG LIQUORFLEX/SD è conforme al Reg. CE 1935/2004 e al Reg. CE 2023/2006 (GMP). Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. CE 1907/2006 (REACH).

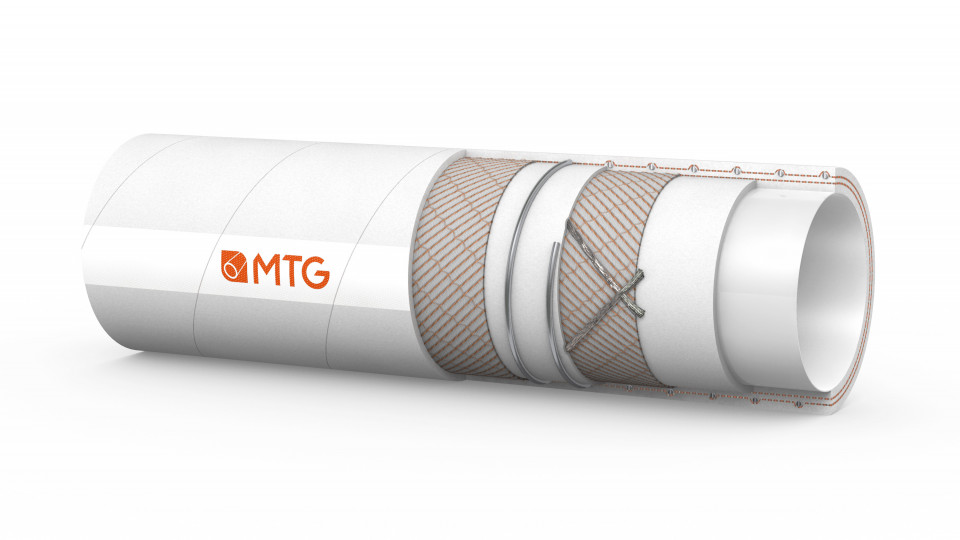

Costruzione
SOTTOSTRATO
- UPE (UHMWPE – Polietilene ad altissimo peso molecolare), completamente inodore e insapore, colore chiaro, speculare, liscio.
- Rispondenza alimentare alla Normativa FDA, al D.M. 21/03/73 e successive modifiche e al Reg. EU 10/2011.
RINFORZI
- Tessili sintetici.
- Spirale in acciaio incorporata.
- Cavetti di rame.
COPERTURA
- Gomma sintetica, resistente all’abrasione e agli agenti atmosferici, colore chiaro, liscia, impronta tela.
- Rispondenza alimentare alla Normativa FDA, al D.M. 21/03/73 e successive modifiche.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio.
Temperature
- Da -35°C a +90°C in funzione ai fluidi convogliati.
- Punte a +130°C per sterilizzazioni per un massimo di 30 minuti.
Note
- Disponibile anche con copertura colorata (blu, rossa, gialla, ecc.), non idonea al contatto con alimenti.

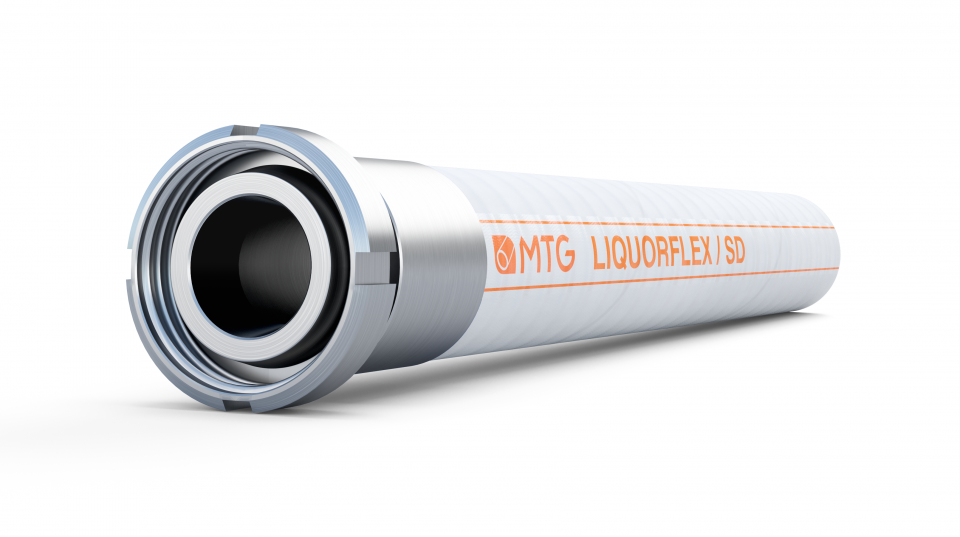

Raccordatura
- Mediante fascette, collari, pressatura o altri sistemi imposti dalle esigenze dei costruttori.
- Si raccomanda l’utilizzo di raccordi con portagomma privi di spigoli taglienti per evitare di incidere il sottostrato.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 19 | 30 | 5,5 | 10 | 30 | 90 | -0,9 | 0,6 | 40 |
| 25 | 36 | 5,5 | 10 | 30 | 110 | -0,9 | 0,73 | 40 |
| 32 | 43 | 5,5 | 10 | 30 | 150 | -0,9 | 0,9 | 40 |
| 38 | 51 | 6,5 | 10 | 30 | 180 | -0,9 | 1,25 | 40 |
| 50 | 64 | 7 | 10 | 30 | 220 | -0,9 | 1,75 | 40 |
| 63,5 | 78,5 | 7,5 | 10 | 30 | 300 | -0,9 | 2,37 | 40 |
| 75 | 91 | 8 | 10 | 30 | 400 | -0,9 | 3,1 | 40 |
| 100 | 118 | 9 | 10 | 30 | 600 | -0,9 | 4,95 | 40 |
| 65 | 81 | 8.0 | 10 | 30 | 390 | 1.48 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. inch |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 3/4 | 1,18 | 150 | 450 | 3,54 | -26,57 | 0,4 | 131,2 |
| 1 | 1,42 | 150 | 450 | 4,33 | -26,57 | 0,49 | 131,2 |
| 1 1/4 | 1,69 | 150 | 450 | 5,91 | -26,57 | 0,6 | 131,2 |
| 1 1/2 | 2,01 | 150 | 450 | 7,09 | -26,57 | 0,84 | 131,2 |
| 1 31/32 | 2,52 | 150 | 450 | 8,66 | -26,57 | 1,17 | 131,2 |
| 2 1/2 | 3,09 | 150 | 450 | 11,81 | -26,57 | 1,59 | 131,2 |
| 2 61/64 | 3,58 | 150 | 450 | 15,75 | -26,57 | 2,08 | 131,2 |
| 3 15/16 | 4,65 | 150 | 450 | 23,62 | -26,57 | 3,32 | 131,2 |
I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C). Per altri diametri e spessori disponibili consultare il nostro Ufficio Vendite.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
