ACQUA/ADT-K

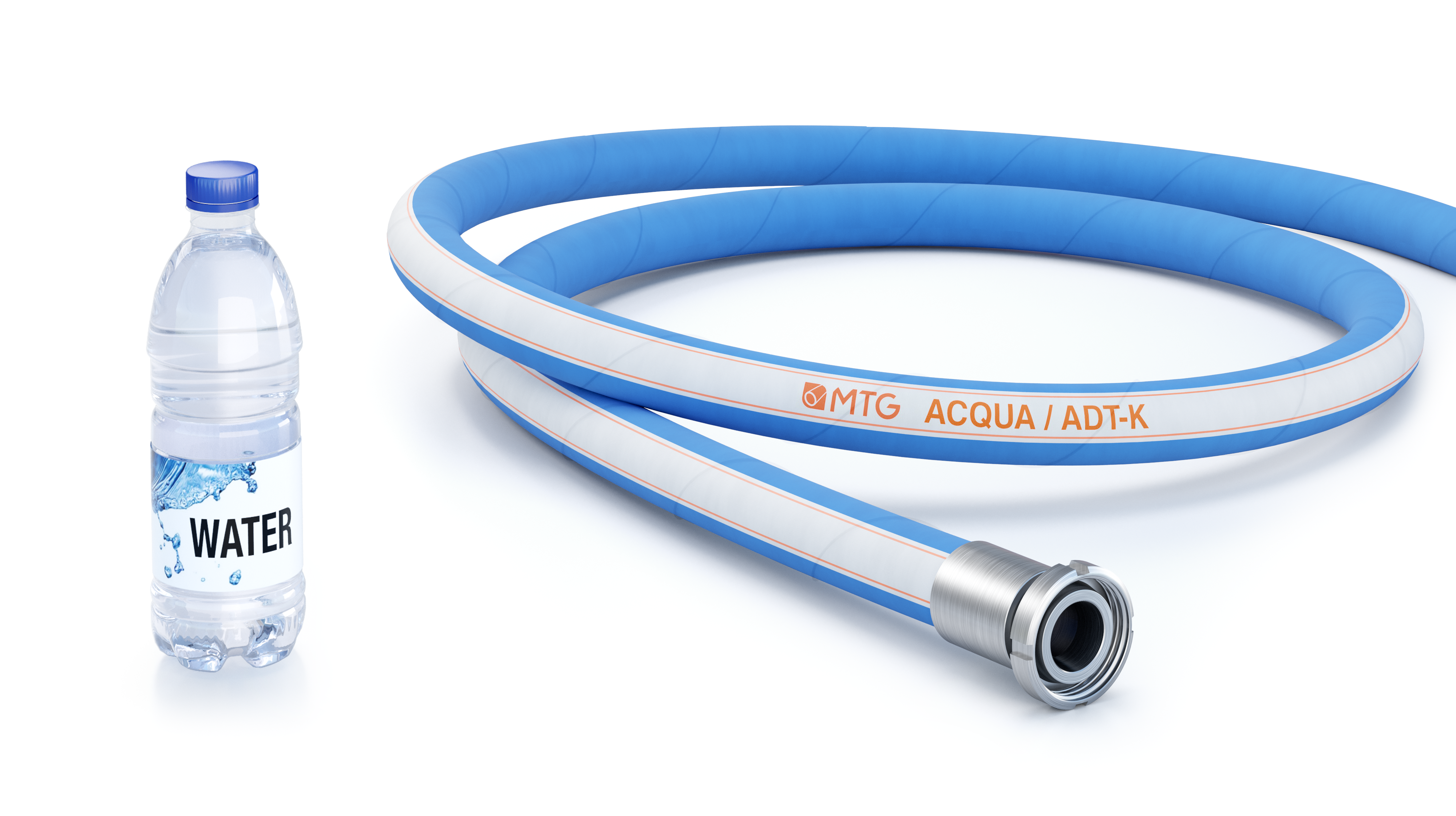

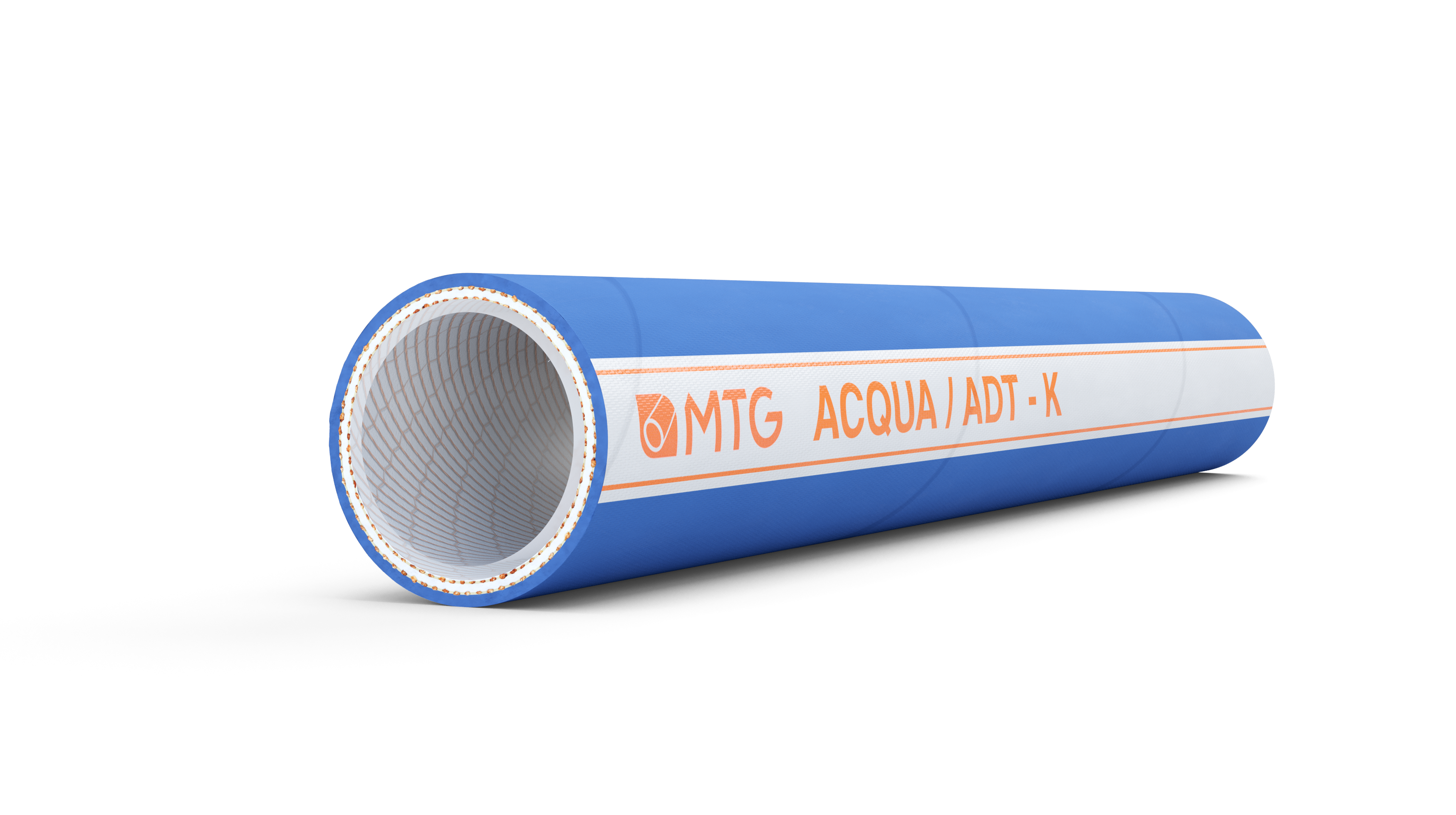

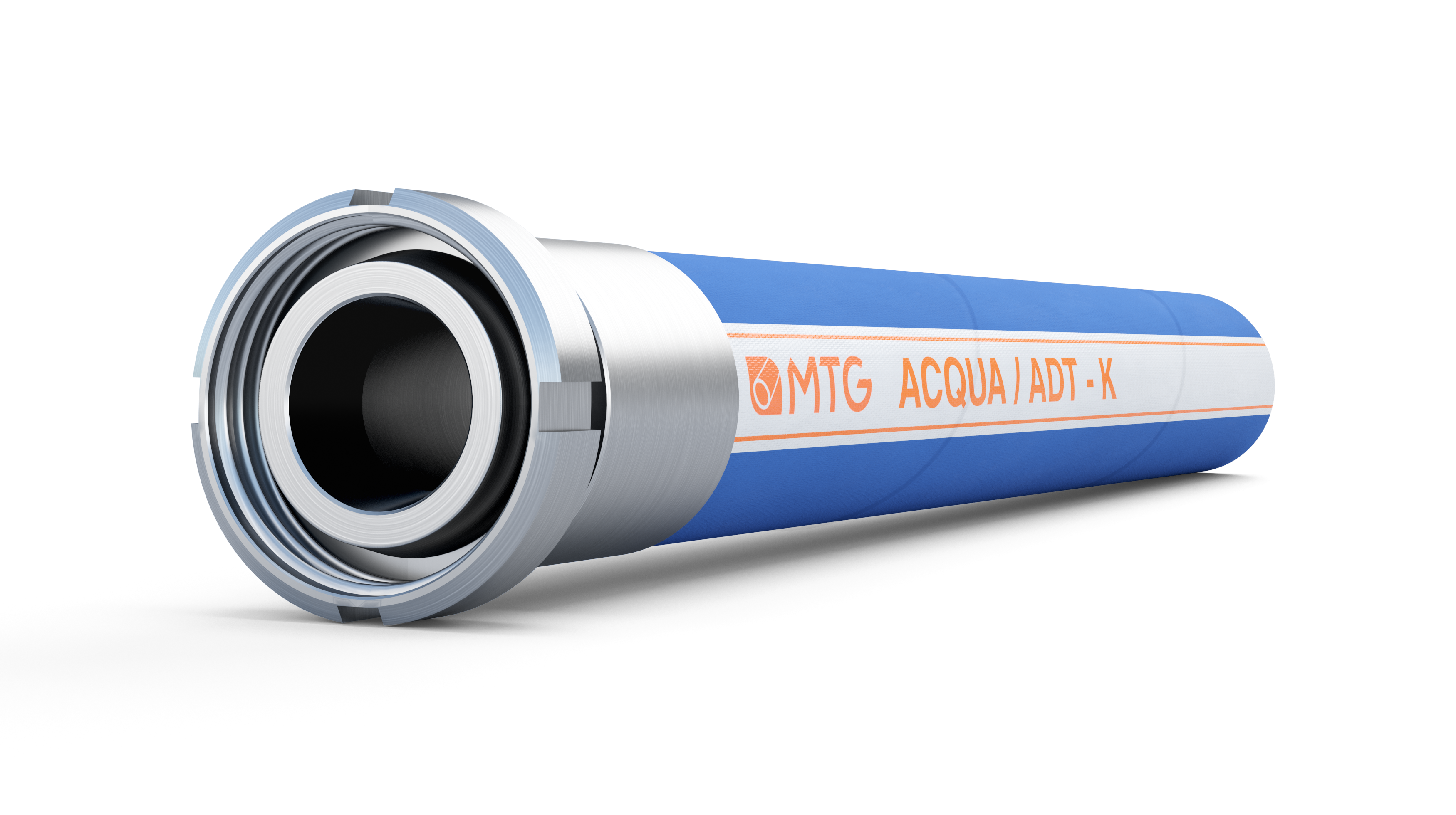

ACQUA/ADT-K è un tubo flessibile per il trasporto di acqua potabile, specificamente concepito per soddisfare i requisiti di qualità più elevati. Conformità: UBA KTW-BWGL, DIN EN 16421 e Regolamento EU 10/2011.
Maggiori dettagliPrincipali benefici
- Validazione secondo la DIN EN 16421 - KTW-BWGL e KTW evaluation criteria, Annex A "Plastics" and Annex E "Thermoplastic Elastomers" in acqua fredda a +23°C e acqua calda a +60°C.
- La validazione ottenuta per acqua calda garantisce che le caratteristiche dell’acqua, la purezza, l’esenzione da contaminazioni e le proprietà organolettiche tra cui odore e sapore rimangono inalterate anche in presenza di alte temperature fino a +60°C.
- ACQUA/ADT-K è conforme al Reg. EC 1935/2004 e alla 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).

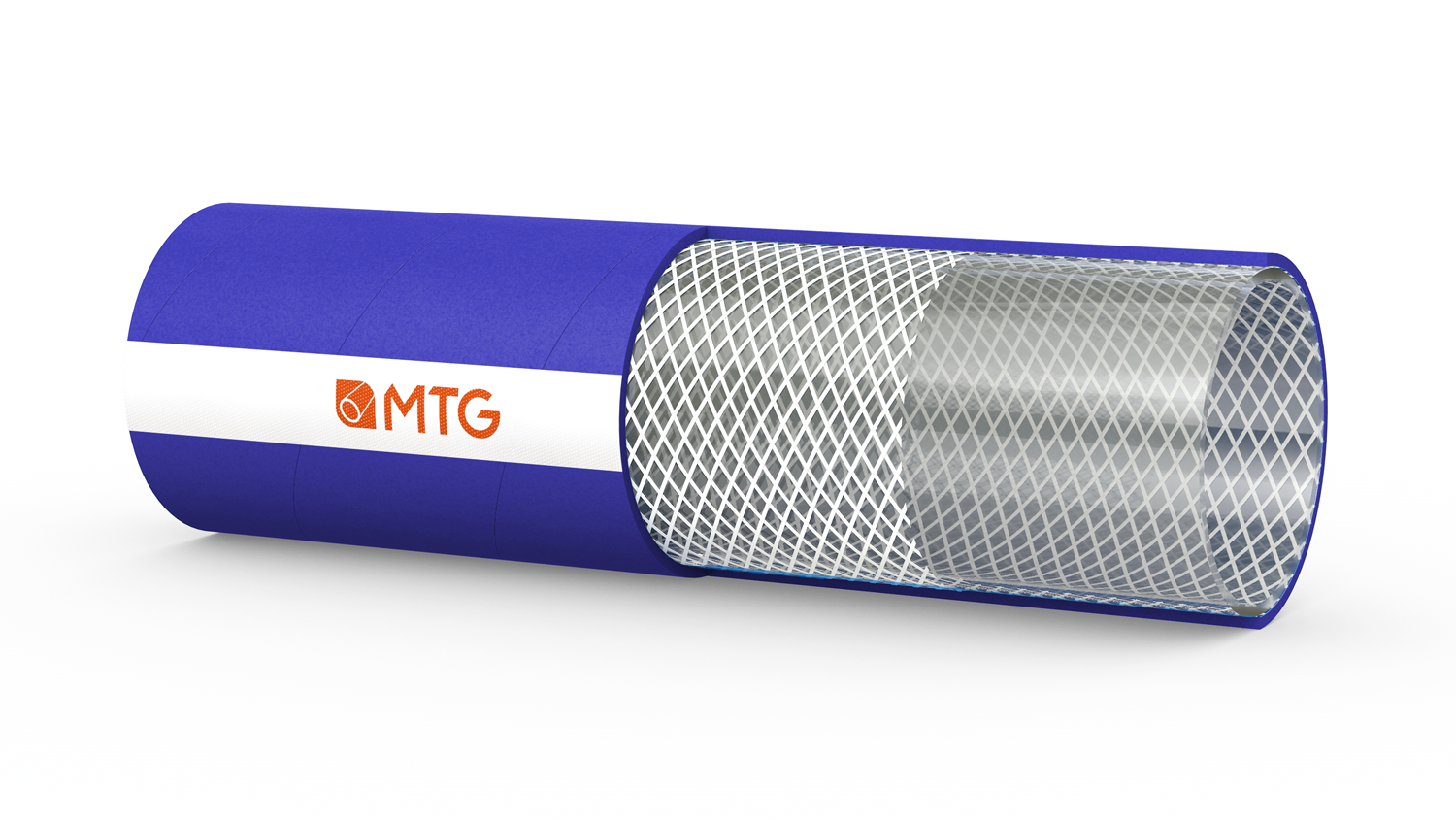

Costruzione
SOTTOSTRATO
- Tecnopolimero traslucido, speculare, liscio.
- Nessun rischio di contaminazione microbiologica in caso di riscaldamento dell’acqua potabile.
- Completamente inodore e insapore.
- Conformità: UBA KTW-BWGL, DIN EN 16421 e Regolamento EU 10/2011.
RINFORZI
- Rinforzi tessili ad alta resistenza.
COPERTURA
- Tecnopolimero resistente all’abrasione, all’invecchiamento, all’ozono e agli agenti atmosferici.
- Colore blu, liscio (impronta tela).
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio.
Temperature
- Da -30°c a + 90° C in funzione ai prodotti trasportati.
Note
- Si consiglia di pulire accuratamente i tubi prima di ogni utilizzo e prima dello stoccaggio.
- É disponibile su richiesta una versione specifica per il settore ferrotranviario con copertura conforme a UNI EN 45545-2:2015 (ACQUA/ADT-K/RW).
Sterilizzazione
- Sterilizzazioni con vapore fino a 120°C per un tempo massimo di 30 minuti a circuito aperto
- Tubo idoneo a lavaggi CIP.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 13 | 20 | 3,5 | 20 | 60 | 70 | 0,19 | 40 |
| 16 | 23 | 3,5 | 16 | 48 | 90 | 0,23 | 40 |
| 19 | 27 | 4 | 16 | 48 | 120 | 0,31 | 40 |
| 25 | 34 | 4,5 | 14 | 42 | 150 | 0,44 | 40 |
| 32 | 44 | 6 | 12 | 36 | 190 | 0,78 | 40 |
| 38 | 51 | 6,5 | 10 | 30 | 240 | 1,05 | 40 |
| 45 | 59 | 7 | 10 | 30 | 270 | 1,23 | 40 |
| 50 | 64 | 7 | 10 | 30 | 300 | 1,33 | 40 |
| 65 | 81 | 8.0 | 10 | 30 | 390 | 1.48 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. inch |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|
| 1/2 | 0,79 | 300 | 900 | 2,76 | 0,13 | 131,2 |
| 5/8 | 0,91 | 240 | 720 | 3,54 | 0,15 | 131,2 |
| 3/4 | 1,06 | 240 | 720 | 4,72 | 0,21 | 131,2 |
| 1 | 1,34 | 210 | 630 | 5,91 | 0,3 | 131,2 |
| 1 1/4 | 1,73 | 180 | 540 | 7,48 | 0,52 | 131,2 |
| 1 1/2 | 2,01 | 150 | 450 | 9,45 | 0,71 | 131,2 |
| 1 49/64 | 2,32 | 150 | 450 | 10,63 | 0,83 | 131,2 |
| 2,52 | 150 | 450 | 11,81 | 0,89 | 131,2 | |
| 81 | 8.0 | 10 | 30 | 390 | 1.48 |
Per altri diametri e colori di copertura disponibili consultare il nostro Ufficio Vendite.
I dati tecnici sopra menzionati si riferiscono ad applicazione a temperatura ambiente (+20°C).
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
