MTG PRIMEWINE/CLC-SP
MTG PRIMEWINE è un tubo in gomma flessibile e maneggevole adatto al trasferimento di liquidi alimentari pregiati quali vino, mosto, sidro e di distillati con contenuto alcolico fino al 96%.
Trova la sua principale applicazione nel settore vitivinicolo per impieghi in mandata e aspirazione.
La sua struttura, specificamente progettata per sopportare frequenti variazioni di pressione, lo rende ideale al passaggio di azoto ed anidride carbonica nei processi di produzione e trasferimento di spumante e champagne.

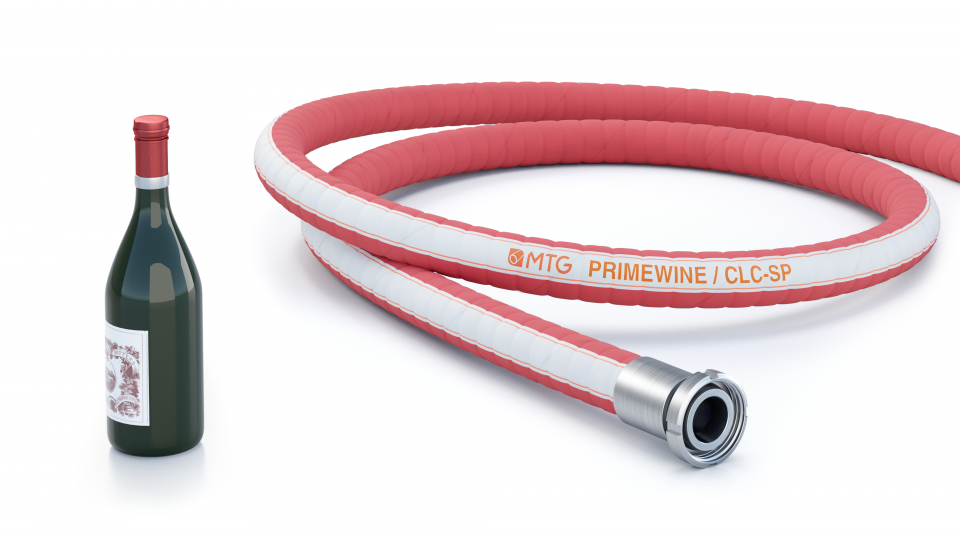

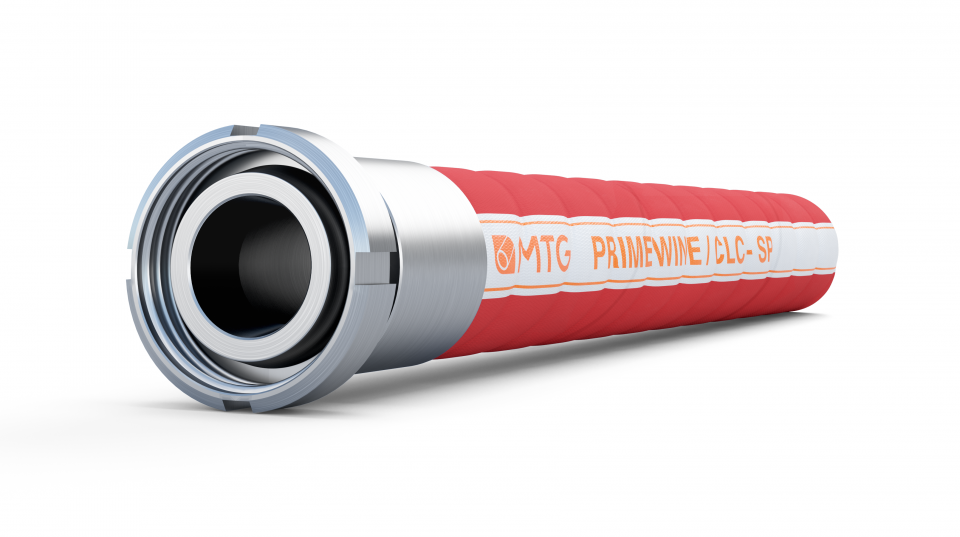

Normalmente fornito in pezzature d’impiego con raccordi applicati.
Maggiori dettagliPrincipali benefici
- La speciale copertura ondulata permette elevata flessibilità ed
eccezionale maneggevolezza. - La speciale copertura ANTIMICOTICA, permette, abbassando il coefficiente d’attrito, di creare l’effetto-scivolo sulla pavimentazione, facilitando le manovre durante le operazioni di trascinamento facendo risultare il tubo più leggero. Nessun rischio di macchie sulla superficie di lavoro.
- Il sottostrato completamente inodore e insapore, specificamente concepito per passaggio di vini e prodotti alcolici pregiati, previene potenziali rilasci al fluido convogliato mantenendone inalterate le originali proprietà organolettiche.
- Garanzia di massima sicurezza nei trasferimenti di fluidi addizionati di azoto ed anidride carbonica grazie alla speciale costruzione del flessibile.
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP). Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).

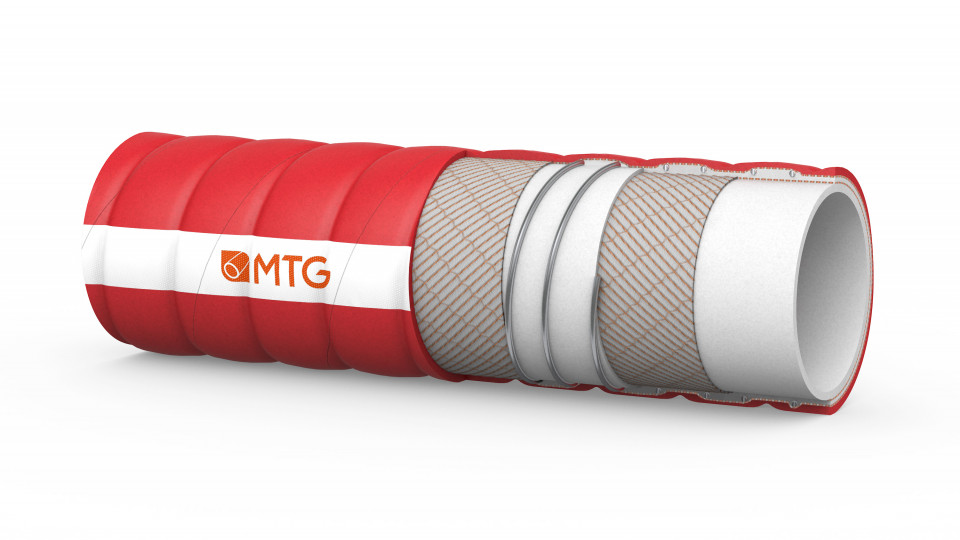

Costruzione
SOTTOSTRATO
- Gomma sintetica (cod. 90FDA), di colore chiaro, qualità alimentare, inodore, insapore, liscio.
- Conformità: 3-A Sanitary Standards n.18-03-Class II, Normative FDA,
D.M. 21/03/73 e successive modifiche.
RINFORZI
- Inserzioni tessili sintetiche.
- Spirale in acciaio incorporata.
COPERTURA
- Polimero sintetico, colore rosso, resistente all’abrasione e agli agenti atmosferici, ad ampia ondulazione, impronta tela.
- Ulteriore rivestimento esterno a basso coefficiente d’attrito di colore rosso.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio
Temperature
- Da -30°C a +80°C.
- Punte a +120°C per sterilizzazione per un massimo di 30 minuti.
Note
- Su richiesta, disponibile versione con P.E. a 10 bar.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 32 | 43 | 5,5 | 12 | 36 | 95 | -0,9 | 0,85 | 40 |
| 38 | 49 | 5,5 | 10 | 30 | 115 | -0,9 | 0,92 | 40 |
| 40 | 51 | 5,5 | 10 | 30 | 120 | -0,9 | 0,97 | 40 |
| 50 | 62 | 6 | 8 | 24 | 160 | -0,9 | 1,43 | 40 |
| 60 | 73 | 6,5 | 7 | 21 | 210 | -0,9 | 1,7 | 40 |
| 70 | 83 | 6,5 | 7 | 21 | 245 | -0,9 | 1,95 | 40 |
| 80 | 93 | 6,5 | 6 | 18 | 300 | -0,9 | 2,6 | 40 |
| 100 | 114 | 7 | 5 | 15 | 400 | -0,9 | 3,5 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. inch |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 1 1/4 | 1,69 | 174 | 522,1 | 3,74 | -26,57 | 0,57 | 131,2 |
| 1 1/2 | 1,93 | 145 | 435,1 | 4,53 | -26,57 | 0,62 | 131,2 |
| 1 37/64 | 1,57 | 145 | 435,1 | 4,72 | -26,57 | 0,65 | 131,2 |
| 1 31/32 | 1,97 | 116 | 348,1 | 6,3 | -26,57 | 0,96 | 131,2 |
| 2 23/64 | 2,36 | 101,5 | 304,6 | 8,27 | -26,57 | 1,14 | 131,2 |
| 2 3/4 | 3,27 | 101,5 | 304,6 | 9,65 | -26,57 | 1,31 | 131,2 |
| 3 5/32 | 3,66 | 87 | 262,1 | 11,81 | -26,57 | 1,75 | 131,2 |
| 3 15/16 | 4,49 | 72,5 | 72,5 | 15,75 | -26,57 | 2,35 | 131,2 |
I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C).
Per altri diametri e colori disponibili consultare il nostro Ufficio Vendite
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
