Industria alimentare
MTG PRIMEWINE

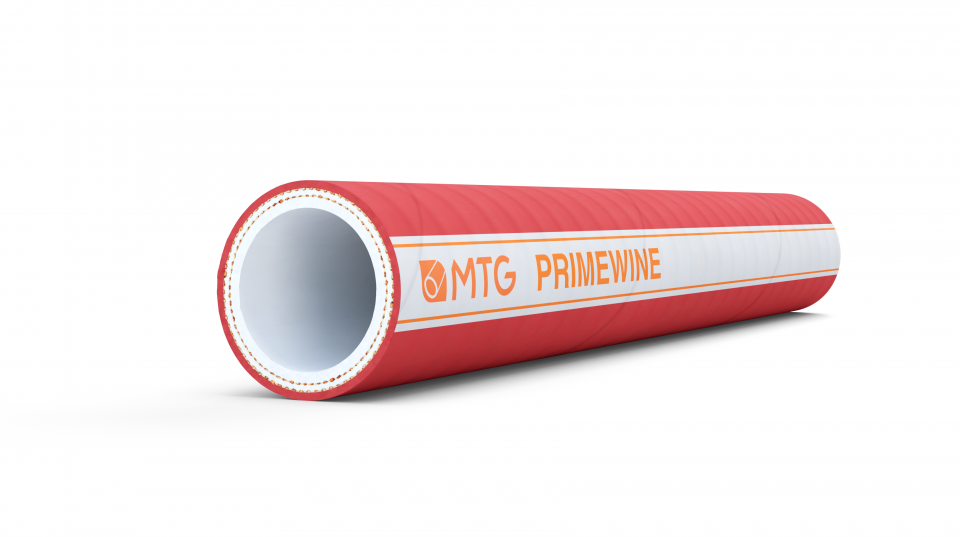

MTG PRIMEWINE è un tubo in gomma flessibile e maneggevole adatto al trasferimento di liquidi alimentari pregiati quali vino, mosto, sidro e di distillati con contenuto alcolico fino al 96%.
Trova la sua principale applicazione nel settore vitivinicolo per impieghi in mandata e aspirazione.
La sua struttura, specificamente progettata per sopportare frequenti variazioni di pressione, lo rende ideale al passaggio di azoto ed anidride carbonica nei processi di produzione e trasferimento di spumante e champagne.

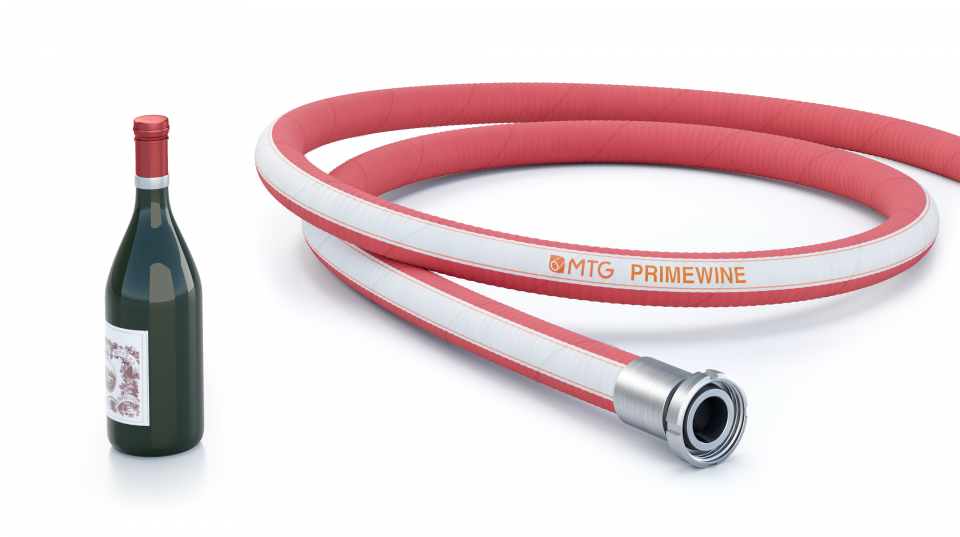

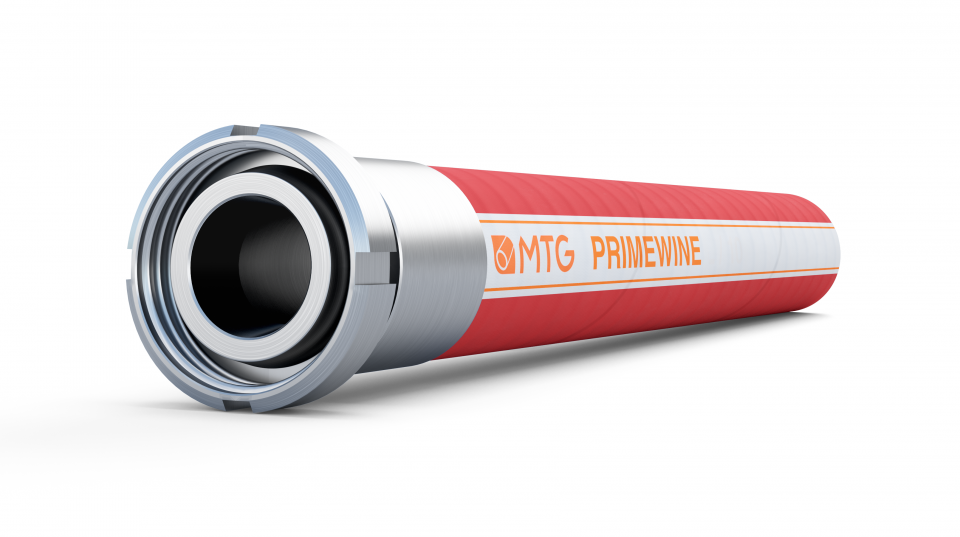

Normalmente fornito in pezzature d’impiego con raccordi applicati.
Maggiori dettagliPrincipali benefici
- Il sottostrato, totalmente libero da ftalati, plastificanti e derivati animali, riduce il rischio di proliferazione batterica ed elimina il pericolo di contaminazione del prodotto convogliato.
- Il sottostrato completamente inodore e insapore, specificamente concepito per passaggio di vini e prodotti alcolici pregiati, previene potenziali rilasci al fluido convogliato mantenendone inalterate le originali proprietà organolettiche.
- Garanzia di massima sicurezza nei trasferimenti di fluidi addizionati di azoto ed anidride carbonica grazie alla speciale costruzione del flessibile.

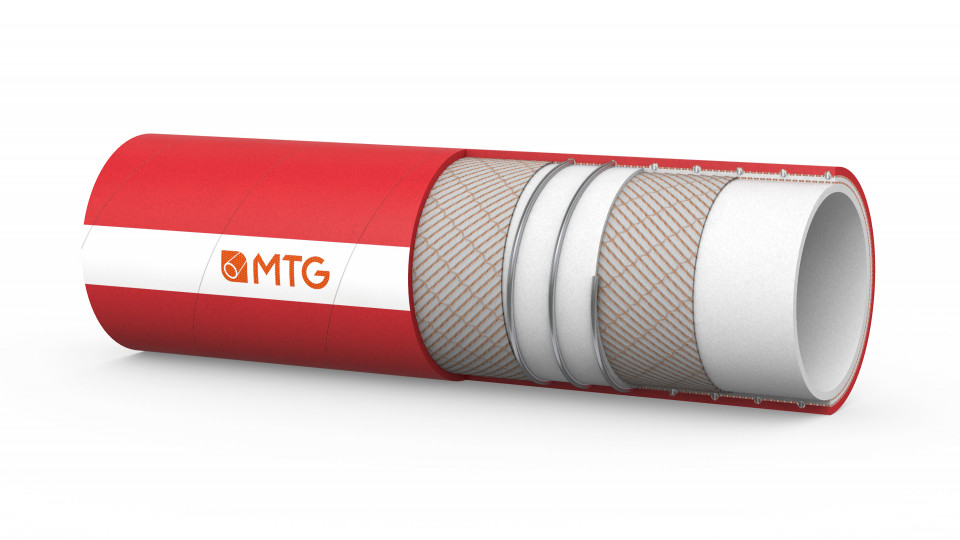

Costruzione
SOTTOSTRATO
- Gomma sintetica (cod. 90FDA), di colore chiaro, qualità alimentare, inodore, insapore, liscio.
- Conformità: 3A, Normative FDA e D.M. 21/03/73 e successive modifiche.
RINFORZI
- Inserzioni tessili sintetiche.
- Spirale in acciaio incorporata.
COPERTURA
- Polimero sintetico, colore rosso, resistente all’abrasione e agli agenti atmosferici, liscio, impronta tela.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio
Temperature
- Da -30°C a +80°C.
- Punte a +120°C per sterilizzazione per un massimo di 30 minuti.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 32 | 42 | 5 | 12 | 36 | 135 | -0,9 | 0,83 | 40 |
| 35 | 45 | 5 | 10 | 30 | 150 | -0,9 | 0,89 | 40 |
| 38 | 48,5 | 5,25 | 10 | 30 | 170 | -0,9 | 1,12 | 40 |
| 40 | 50,5 | 5,25 | 10 | 30 | 180 | -0,9 | 1,17 | 40 |
| 45 | 55,5 | 5,25 | 8 | 24 | 200 | -0,9 | 1,3 | 40 |
| 51 | 61,5 | 5,25 | 8 | 24 | 225 | -0,9 | 1,48 | 40 |
| 53 | 64 | 5,5 | 8 | 24 | 250 | -0,9 | 1,58 | 40 |
| 60 | 71 | 5,5 | 7 | 21 | 280 | -0,9 | 1,85 | 40 |
| 70 | 82 | 6 | 7 | 21 | 340 | -0,9 | 2,35 | 40 |
| 80 | 92 | 6 | 6 | 18 | 390 | -0,9 | 2,8 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. inch |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 1 17/64 | 1,65 | 180 | 540 | 5,31 | -26,57 | 0,56 | 131,2 |
| 1 3/8 | 1,77 | 150 | 450 | 5,91 | -26,57 | 0,6 | 131,2 |
| 1 1/2 | 1,91 | 150 | 450 | 6,69 | -26,57 | 0,75 | 131,2 |
| 1 37/64 | 1,99 | 150 | 450 | 7,09 | -26,57 | 0,78 | 131,2 |
| 1 3/4 | 2,19 | 120 | 360 | 7,87 | -26,57 | 0,87 | 131,2 |
| 2 | 2,42 | 120 | 360 | 8,86 | -26,57 | 0,99 | 131,2 |
| 2 3/32 | 2,52 | 120 | 360 | 9,84 | -26,57 | 1,06 | 131,2 |
| 2 23/64 | 2,8 | 105 | 315 | 11,02 | -26,57 | 1,24 | 131,2 |
| 2 3/4 | 3,23 | 105 | 315 | 13,39 | -26,57 | 1,58 | 131,2 |
| 3 5/32 | 3,62 | 90 | 270 | 15,35 | -26,57 | 1,88 | 131,2 |
I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C).
Per altri diametri e colori disponibili consultare il nostro Ufficio Vendite.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
