HOT ALICHEM/SPL/10-BLUE

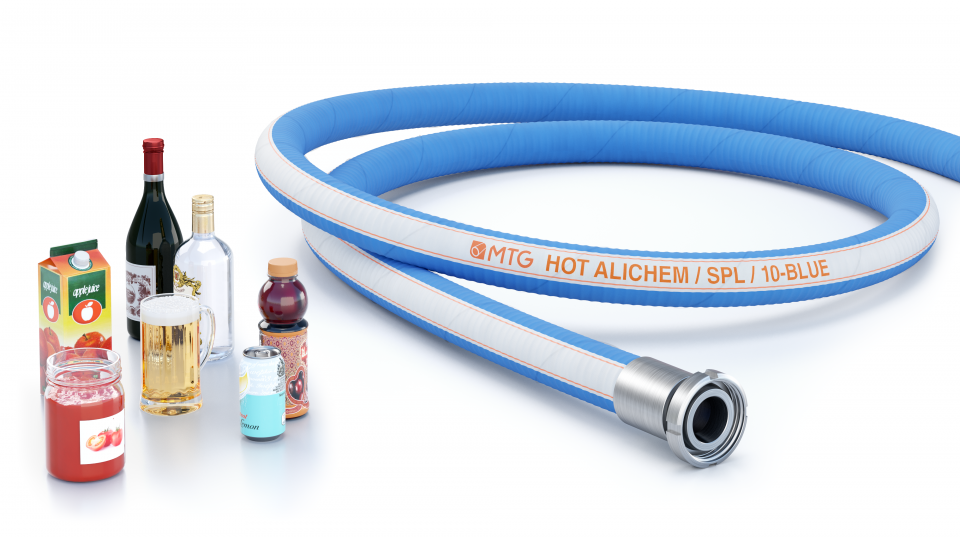

HOT ALICHEM/SPL/10-BLUE è un tubo di ultima generazione per bevande, adatto al trasferimento di un ampio spettro di liquidi alimentari tra i quali vino, succo di frutta, pomodoro, birra, acqua potabile e bevande analcoliche.
Adatto ad uso in aspirazione e mandata.
Maggiori dettagliPrincipali benefici
- La struttura resistente al calore del tubo HOT-ALICHEM/SPL/10-BLUE lo rende la soluzione ideale per applicazioni ad alte temperature e prolungate sterilizzazioni.
- La composizione del suo sottostrato garantisce elevata resistenza ad acidi e basi a media concentrazione.
- HOT-ALICHEM/SPL/10-BLUE resiste ai comuni prodotti chimici di lavaggio e disinfezione utilizzati nei processi di sanificazione alimentare.
- Tubo conforme al Reg. CE 1935/2004 e al CE 2023/2006 (GMP). Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. CE 1907/2006 (REACH).

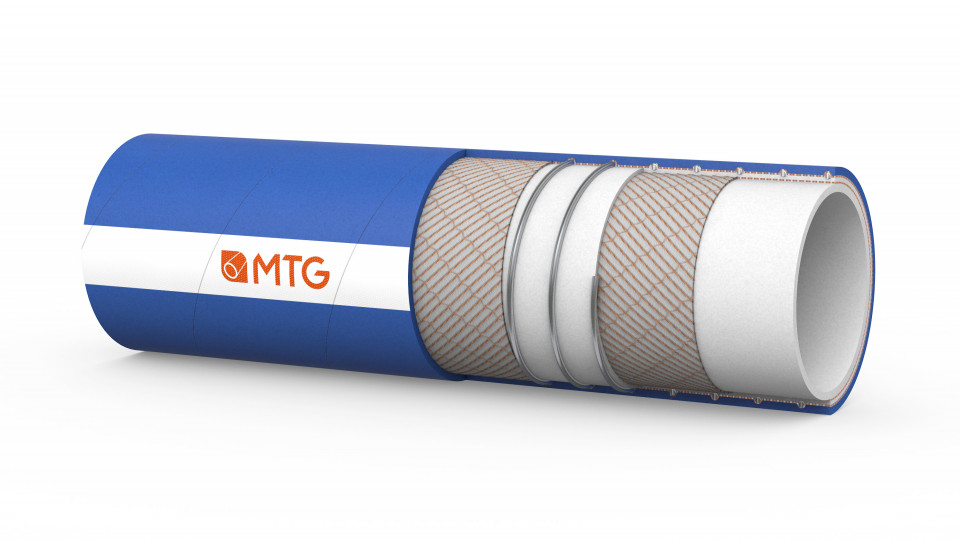

Costruzione
SOTTOSTRATO
- Gomma EPDM (cod. 140BI) di colore chiaro, inodore, insapore, speculare, liscia.
- Conformità: 3A, Normative FDA, BfR Cat.II (Normativa alimentare tedesca), D.M. 21/03/73 e successive modifiche.
RINFORZI
- Inserzioni tessili sintetiche resistenti al calore.
- Spirale in acciaio incorporata.
COPERTURA
- Gomma sintetica di colore blu, resistente all’abrasione e agli agenti atmosferici, liscia, impronta tela.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio.
Temperature
- Da -40°C a +120°C.
Sterilizzazione
- Punte a +150°C per sterilizzazione per un massimo di 30 minuti.

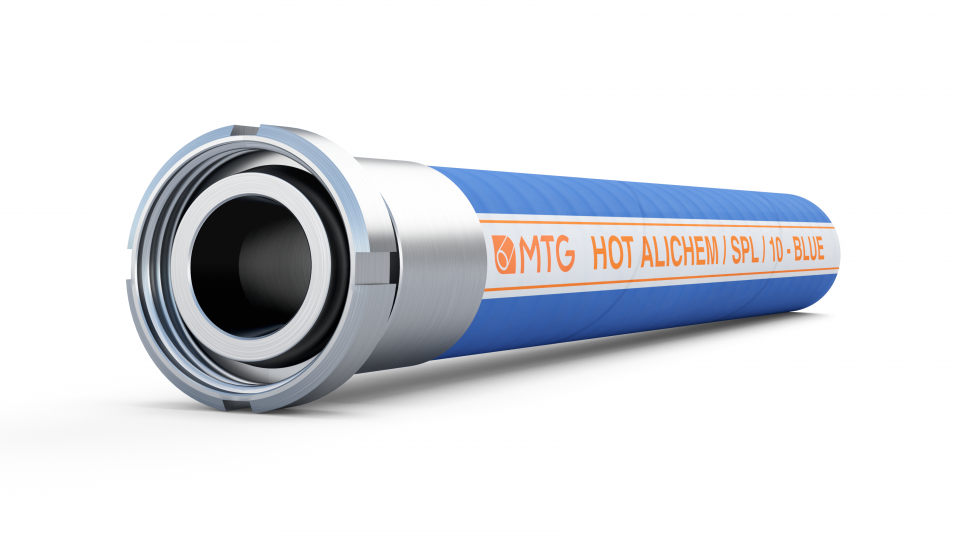

- Per prolungate sessioni di sterilizzazione si raccomanda l’impiego della versione con raccordi vulcanizzati alle estremità.

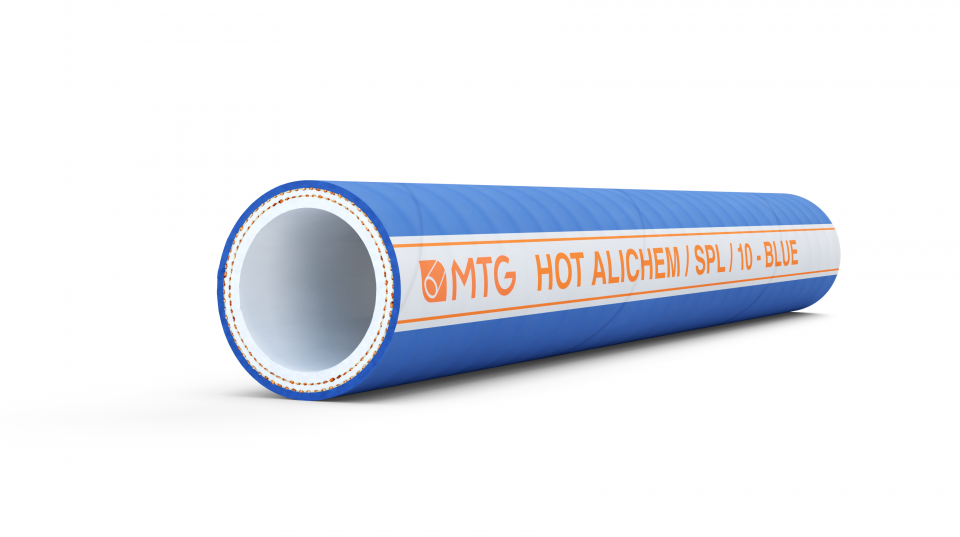

Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 6 | 10 | 30 | 70 | -0,9 | 0,48 | 40 |
| 16 | 28 | 6 | 10 | 30 | 80 | -0,9 | 0,55 | 40 |
| 19 | 31 | 6 | 10 | 30 | 100 | -0,9 | 0,62 | 40 |
| 25 | 37 | 6 | 10 | 30 | 140 | -0,9 | 0,8 | 40 |
| 32 | 44 | 6 | 10 | 30 | 180 | -0,9 | 0,96 | 40 |
| 38 | 51 | 6,5 | 10 | 30 | 230 | -0,9 | 1,37 | 40 |
| 50 | 66 | 8 | 10 | 30 | 290 | -0,9 | 1,8 | 40 |
| 65 | 81 | 8 | 10 | 30 | 390 | -0,9 | 2,65 | 40 |
| 75 | 91 | 8 | 10 | 30 | 450 | -0,9 | 3,1 | 40 |
| 100 | 118 | 9 | 10 | 30 | 600 | -0,9 | 4,8 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. inch |
Vacuum inHg |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 1/2 | 0,98 | 150 | 450 | 2,76 | -26,57 | 0,32 | 131,2 |
| 5/8 | 1,1 | 150 | 450 | 3,15 | -26,57 | 0,37 | 131,2 |
| 3/4 | 1,22 | 150 | 450 | 3,94 | -26,57 | 0,42 | 131,2 |
| 1 | 1,46 | 150 | 450 | 5,51 | -26,57 | 0,54 | 131,2 |
| 1 1/4 | 1,73 | 150 | 450 | 7,09 | -26,57 | 0,64 | 131,2 |
| 1 1/2 | 2,01 | 150 | 450 | 9,06 | -26,57 | 0,92 | 131,2 |
| 1 31/32 | 2,6 | 150 | 450 | 11,42 | -26,57 | 1,21 | 131,2 |
| 2 9/16 | 3,19 | 150 | 450 | 15,35 | -26,57 | 1,78 | 131,2 |
| 2 61/84 | 3,58 | 150 | 450 | 17,72 | -26,57 | 2,08 | 131,2 |
| 3 15/16 | 4,65 | 150 | 450 | 23,62 | -26,57 | 3,22 | 131,2 |
I dati sopra menzionati si riferiscono a temperatura ambiente (+20°C).
Altri diametri e colori di copertura disponibili su richiesta. Contattare i nostri Uffici Commerciali.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
