Tubi con raccordi vulcanizzati: una soluzione sicura e affidabile nel tempo

Vantaggi rispetto alla raccordatura mediante pressatura

A differenza dei raccordi applicati mediante pressatura, nella soluzione che prevede il raccordo vulcanizzato l’unione tra tubo e raccordo avviene attraverso un processo chimico, che si realizza durante la fase di vulcanizzazione del manufatto in gomma. Il portagomma del raccordo viene saldamente incorporato nella parete del tubo, in modo da costituire un corpo unico con il tubo in gomma, in grado di resistere alle sollecitazioni meccaniche in modo nettamente superiore a quello realizzato con il raccordo applicato mediante pressatura.

Perché scegliere questa soluzione?

Il tubo MTG prodotto con raccordi vulcanizzati alle estremità, viene frequentemente impiegato per risolvere problemi di perdita di compression set della gomma nell’area in cui è stato pressato il raccordo, la cui conseguenza è la perdita di tenuta del raccordo con conseguente gocciolamento del fluido convogliato alle estremità del tubo raccordato.
Questo fenomeno è particolarmente frequente quando il tubo è sottoposto a elevati sbalzi di temperatura, definiti anche shock termico, o utilizzato per il trasporto di un prodotto ad alta temperatura per un lungo intervallo di tempo.
Sono condizioni che si verificano più frequentemente nel settore alimentare e nelle operazioni di processo per la produzione di cibo e bevande, dove spesso sono presenti intense operazioni di lavaggio e sterilizzazioni.

Industrie di processo alimentare, nelle quali vengono usati tubi con raccordi vulcanizzati, sono ad esempio le industrie di produzione di succhi di frutta dove i processi di sterilizzazione sono piuttosto prolungati. Un altro esempio è costituito dai tubi installati nelle aseptic filling machines utilizzate nella industria di processo della pasta di pomodoro.
In entrambi i casi il tubo con raccordi pressati può rivelarsi inadeguato a sostenere lo stress meccanico e termico derivante dal processo di lavorazione industriale del prodotto.

Vulcanizzazione di raccordi rivestiti in gomma

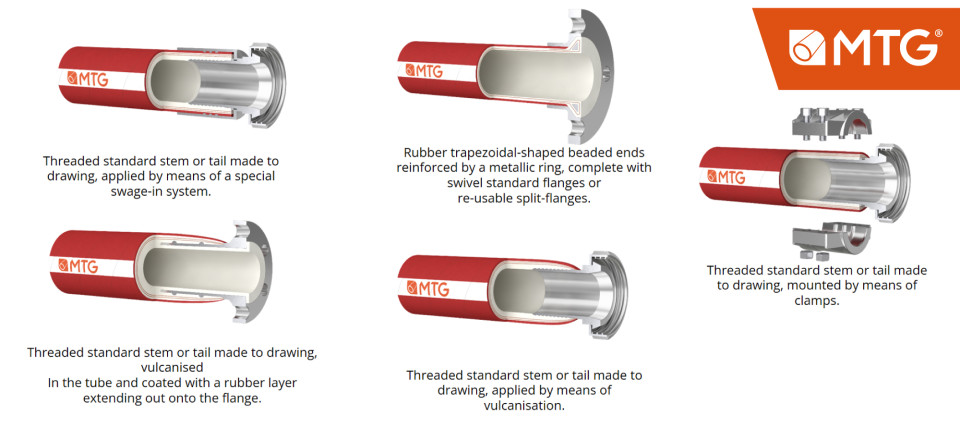

Manifattura Tubi Gomma è in grado di offrire anche soluzioni che prevedono l’applicazione per vulcanizzazione di raccordi rivestiti in gomma: sono particolarmente indicati per ottenere il cosiddetto passaggio full-flow del fluido convogliato, ossia quando si desidera che il prodotto trasportato non venga a contatto con la parte metallica del raccordo e non vi sia variazione di diametro interno tra tubo e raccordo. In questo caso il raccordo viene rivestito dalla gomma che, fuoriuscendo dalla estremità del tubo, funziona anche da guarnizione, garantendo così una adeguata unione tra raccordo e controparte metallica.

Altre applicazioni

Oltre al settore food & beverage, il raccordo vulcanizzato trova applicazione anche in molti altri settori quali: minerario, chimico, produzione della carta, dragaggio, trasporto di petrolio, utilizzo nei silo, tubi per protezione cavi e passaggio acqua nelle acciaierie o altri settori industriali dove viene richiesta una soluzione particolarmente sicura. Generalmente il raccordo vulcanizzato viene preferito in modo particolare nel caso di tubi con grosso diametro e presenza di pressioni medio-alte, o ogni qualvolta per esigenze di sicurezza il raccordo vulcanizzato sia da preferire a quello a pressare.

Soluzione offerta da MTG

A seconda del campo di applicazione MTG è in grado offrire diverse soluzioni di tubi progettati per specifiche applicazioni con una varietà di gamma di diametri fino a 1000 mm. I tubi vengono prodotti in pezzature di impiego con molteplici tipologie di raccordi specifici per settore quali DIN, UNI, ASME. Il tubo viene fornito completo di test di pressione secondo la norma EN 1402.

Per ulteriori informazioni e per richiedere il design di un prodotto con raccordi vulcanizzati alle estremità per una specifica applicazione, vogliate contattare il nostro ufficio vendite.
