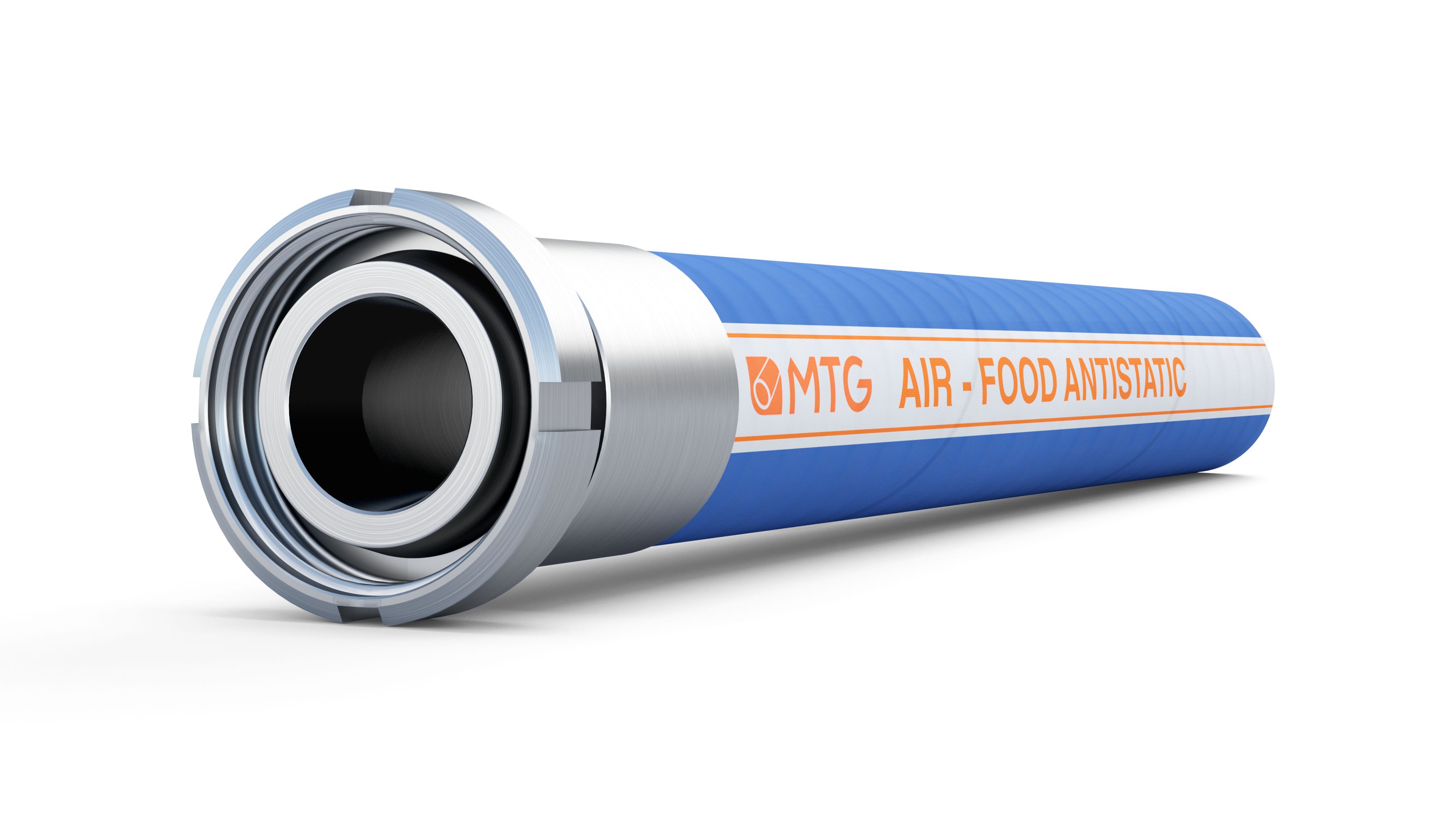

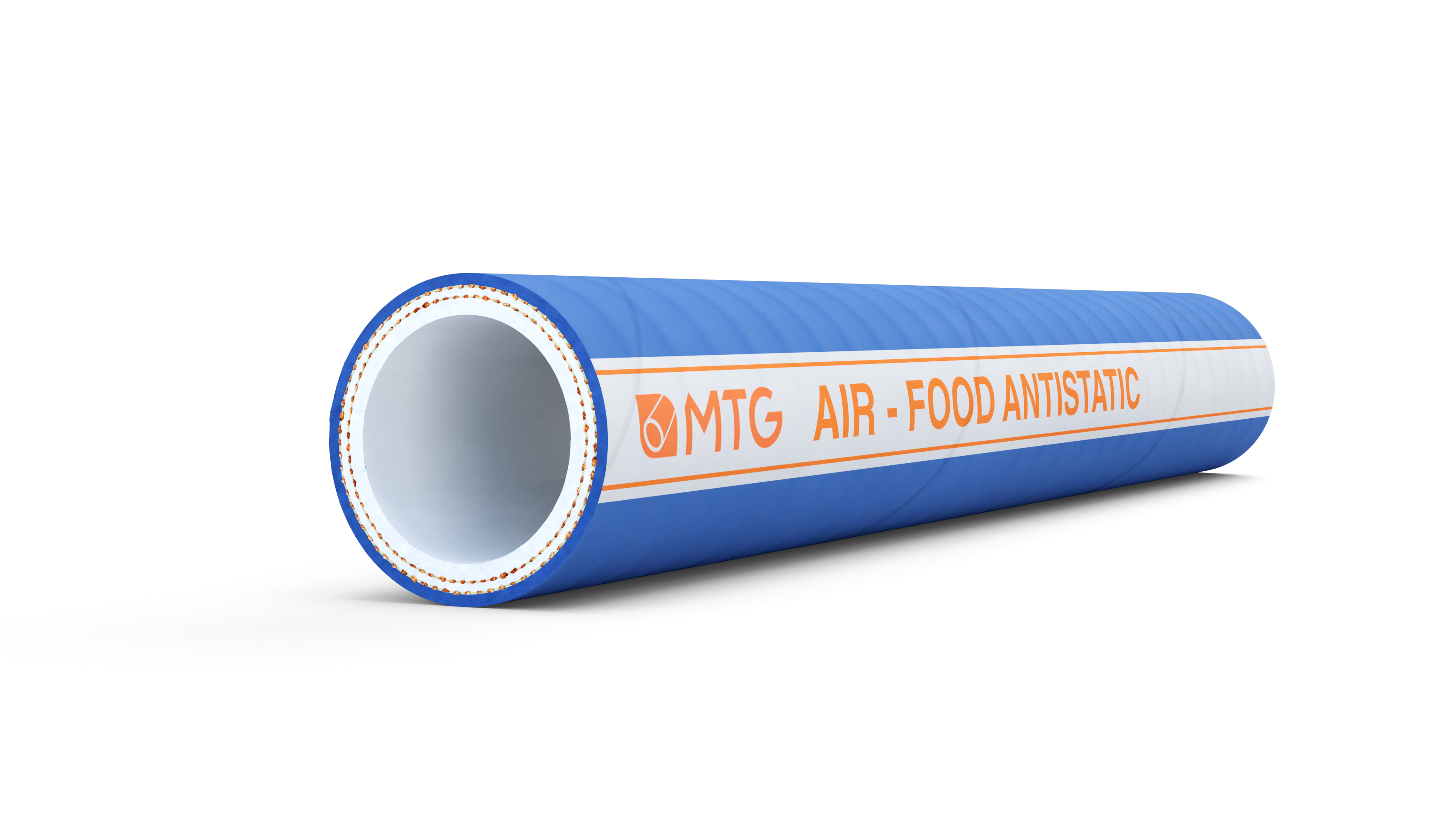

AIR-FOOD ANTISTATIC
Tubo in gomma specifico per il trasferimento di prodotti alimentari grassi e non grassi.

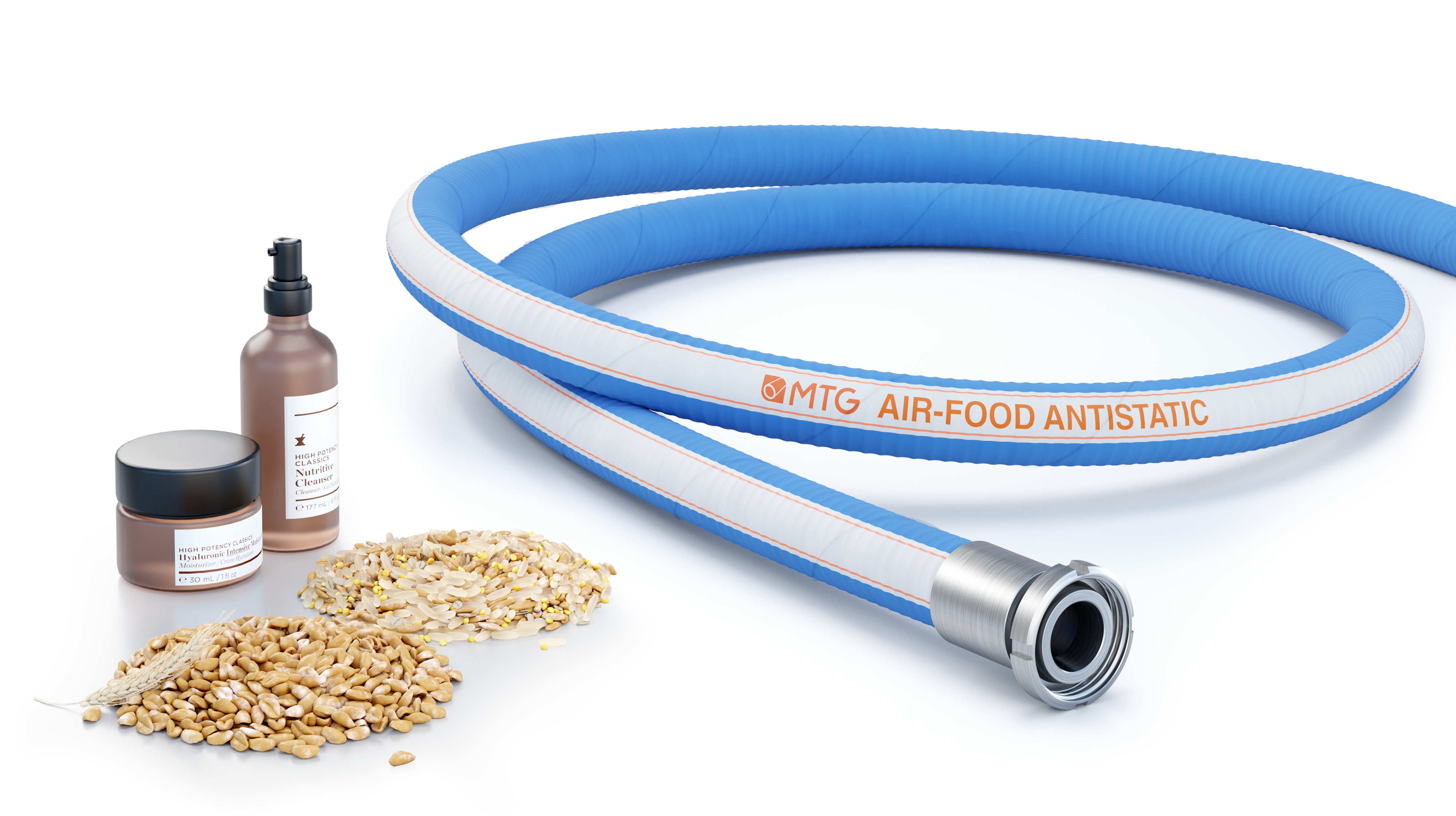

AIR-FOOD ANTISTATIC è la soluzione ideale per trasporto di prodotti alimentari polverulenti grassi e non, quali zucchero, grano, latte in polvere, farine ecc. o liquidi come alcoli, cosmetici o altri prodotti infiammabili per l’industria alimentare e chimica.
Uso in mandata e aspirazione.
Maggiori dettagliPrincipali benefici
- Utilizzabile in zona ATEX: 0.1.2 e 20.21.22.
- Struttura libera da plastificanti e derivati animali: riduce qualsiasi potenziale rischio di proliferazione batterica e di contaminazione del prodotto convogliato.
- Particolarmente indicato per impieghi con raggi di curvatura ridotti, ha il vantaggio di mantenere un’elevata flessibilità e maneggevolezza in uso.
- Buona resistenza del sottostrato ai prodotti chimici di lavaggio e ai normali processi di disinfezione impiegati nell’industria alimentare.
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
MARC

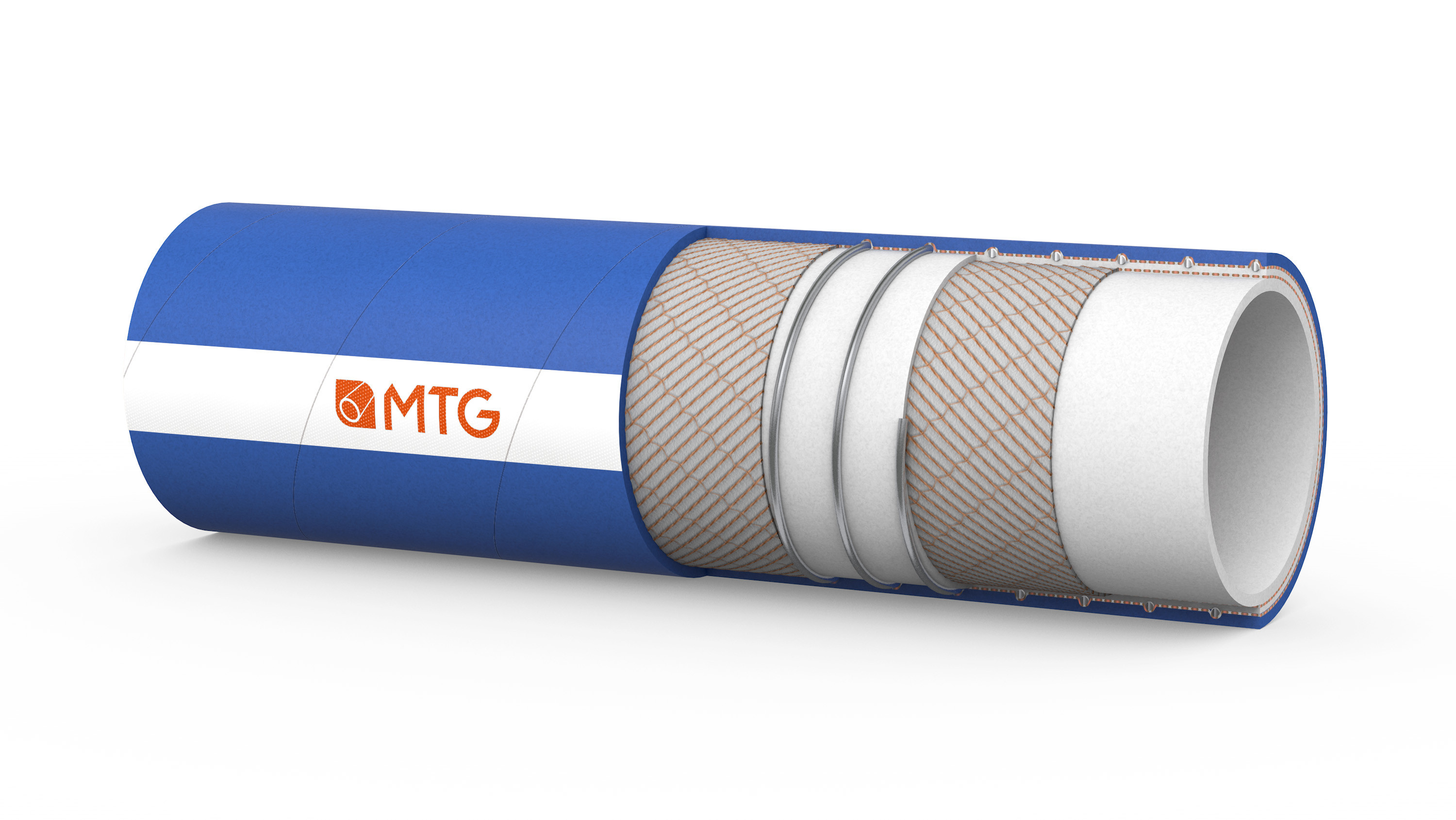

Costruzione
Sottostrato e copertura antistatici R< 10^9Ω/m.
SOTTOSTRATO
- Gomma NBR antistatica (cod. NBR P.190), di colore chiaro, qualità alimentare, inodore, insapore, speculare, liscia.
- Conformità: Normative FDA.
RINFORZI
- Inserzioni tessili sintetiche.
- Spirale in acciaio incorporata.
COPERTURA
- Gomma sintetica di colore blu, antistatica, resistente all’abrasione, agli agenti atmosferici e all’invecchiamento, liscia, impronta tela.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio.
Temperature
- Da -20°C a +90°C.
- Punte a +130°C per sterilizzazione per un massimo di 30 minuti.
Note
Su richiesta:
- Copertura nera conduttiva R< 10^6 Ω/m.
- Versione cord ns. tipo Air-Food Antistatic D15.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Peso teorico kg/m |
Lunghezza massima m |
|
|---|---|---|---|---|---|---|---|---|
| 19 | 30 | 5,5 | 10 | 30 | -0,9 | 0,6 | 40 | |
| 25 | 36 | 5,5 | 10 | 30 | -0,9 | 0,74 | 40 | |
| 32 | 43 | 5,5 | 10 | 30 | -0,9 | 0,9 | 40 | |
| 38 | 50 | 6 | 10 | 30 | -0,9 | 1,2 | 40 | |
| 40 | 52 | 6 | 10 | 30 | -0,9 | 1,25 | 40 | |
| 45 | 57 | 6 | 10 | 30 | -0,9 | 1,5 | 40 | |
| 50 | 62 | 6 | 10 | 30 | -0,9 | 1,55 | 40 | |
| 65 | 78 | 6,5 | 10 | 30 | -0,9 | 2,2 | 40 | |
| 75 | 89 | 7 | 10 | 30 | -0,9 | 2,55 | 40 | |
| 100 | 115 | 7,5 | 10 | 30 | -0,9 | 4,25 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. inch |
Vacuum PSI |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 3/4 | 1,18 | 150 | 450 | 1,97 | -26,57 | 0,4 | 131,2 |
| 1 | 1,42 | 150 | 450 | 2,95 | -26,57 | 0,5 | 131,2 |
| 1 1/4 | 1,69 | 150 | 450 | 3,15 | -26,57 | 0,6 | 131,2 |
| 1 1/2 | 1,97 | 150 | 450 | 4,33 | -26,57 | 0,8 | 131,2 |
| 1 37/64 | 2,05 | 150 | 450 | 4,72 | -26,57 | 0,84 | 131,2 |
| 1 49/64 | 2,24 | 150 | 450 | 5,12 | -26,57 | 1,01 | 131,2 |
| 1 31/32 | 2,44 | 150 | 450 | 5,91 | -26,57 | 1,04 | 131,2 |
| 2 9/16 | 3,07 | 150 | 450 | 7,48 | -26,57 | 1,48 | 131,2 |
| 2 61/64 | 3,5 | 150 | 450 | 8,66 | -26,57 | 1,71 | 131,2 |
| 3 15/16 | 4,53 | 150 | 450 | 19,69 | -26,57 | 2,85 | 131,2 |
Altri diametri disponibili su richiesta. Contattare i nostri Uffici Vendite.
I dati sopra menzionati si riferiscono ad impieghi a temperatura ambiente (+20°C).
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
Per la scelta dei raccordi da applicare sui nostri tubi valgono le raccomandazioni in accordo alla norma ISO 8331: "Tubi flessibili e tubi flessibili raccordati di gomma e di materiale plastico. Linee guida per la scelta, l'immagazzinamento, l'uso e la manutenzione."
