MTG EVOLUTION/CRUSH-PROOF

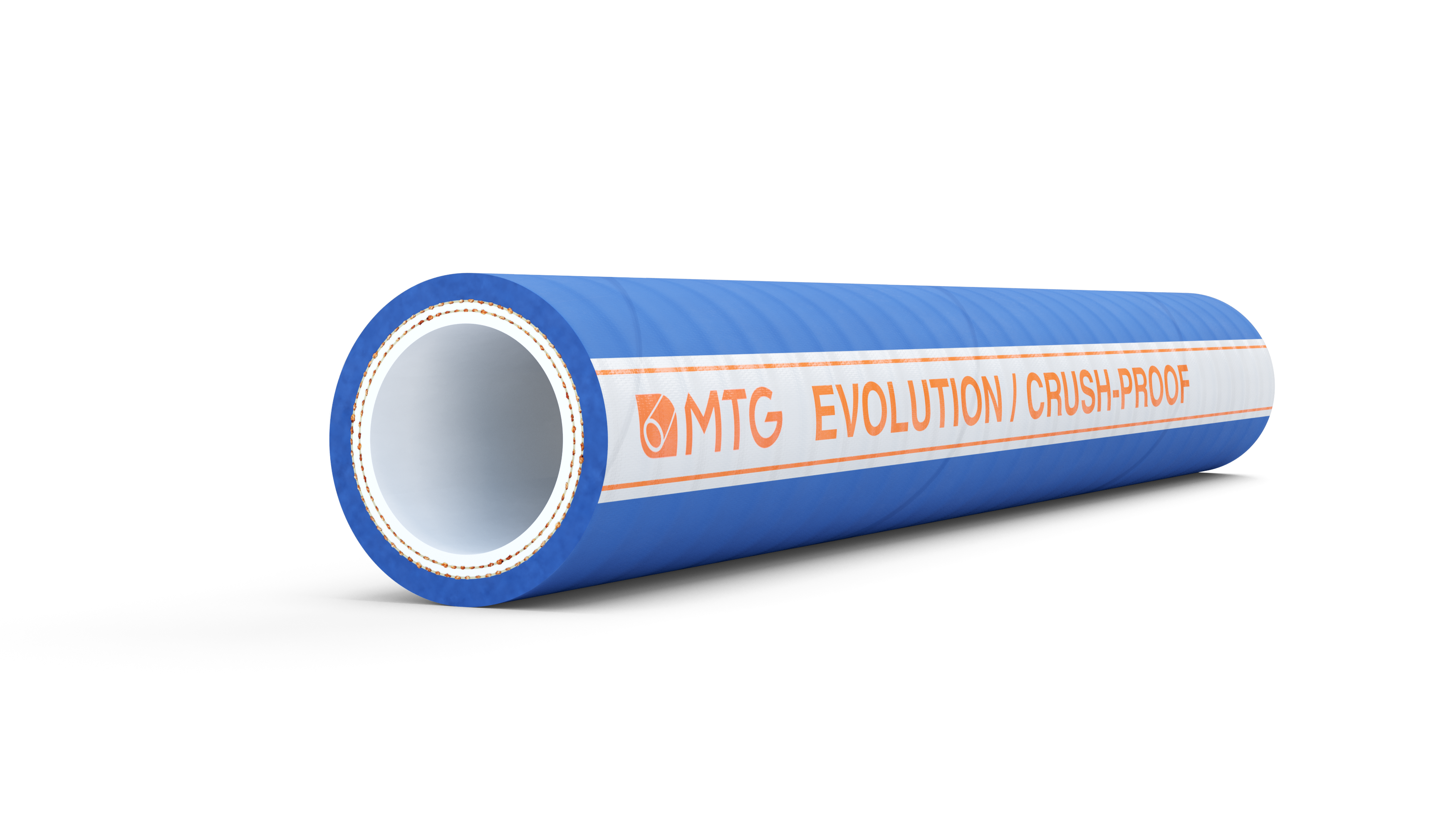

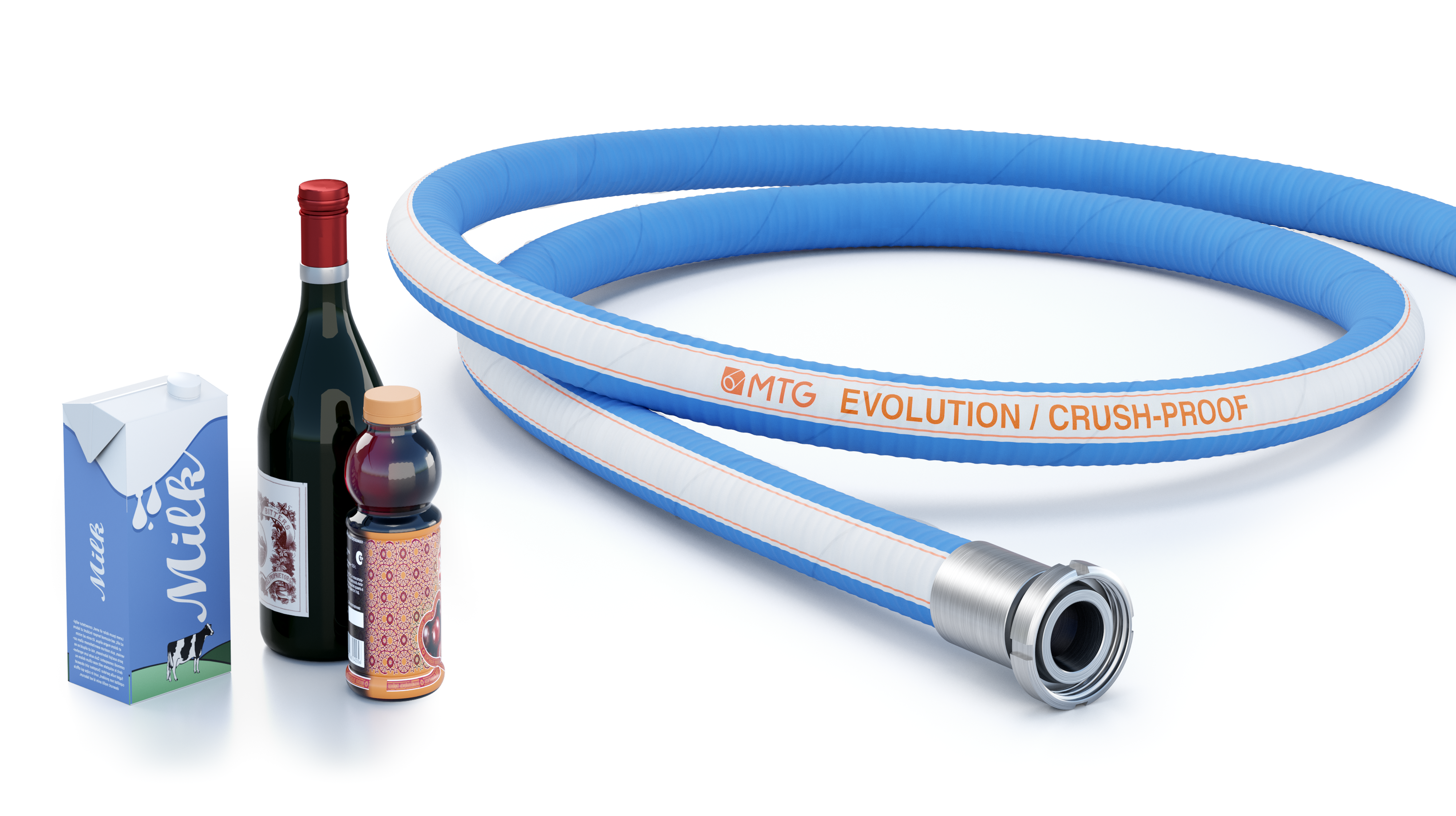

MTG EVOLUTION/CRUSH-PROOF è un tubo di ultima concezione per camion cisterna, progettato per rispondere all’esigenza degli operatori di massima flessibilità e sicurezza alimentare durante le operazioni di trasferimento da fattoria a fabbrica.
La speciale struttura calpestabile assicura migliorata leggerezza e maneggevolezza al tubo facilitando il ritorno alla forma originale in caso di schiacciamento accidentale.
I suoi selezionati materiali rispondono ai più esigenti requistiti legislativi per contatto alimentare, rendendo il componente una soluzione tecnica avanzata in grado di garantire le originali proprietà del latte e dei suoi derivati.
Maggiori dettagliPrincipali benefici
- Il rigoroso processo produttivo non ammette l‘impiego di prodotti potenzialmente pericolosi per la salute (classe di rischio R45, R46 o R49).
- Alta flessibilità anche a basse temperature.
- Buona resistenza ai prodotti chimici di lavaggio: resiste ai normali processi di detergenza e disinfezione sia interna che esterna.
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
- Tubo non plastificato.

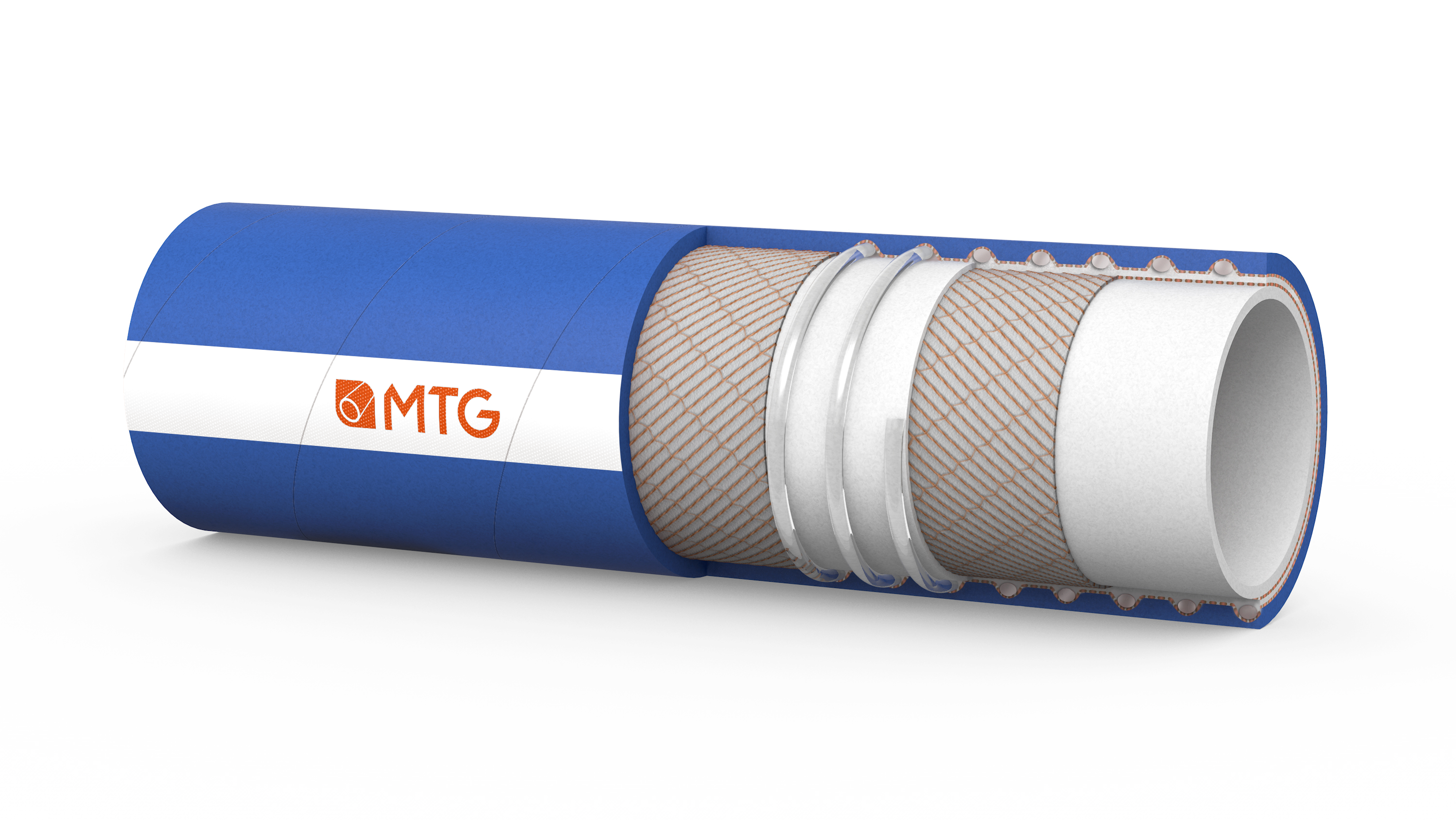

Costruzione
SOTTOSTRATO
- Gomma NR/NBR (cod.198SL), chiara, inodore e insapore, speculare, liscio.
- Conformità: Normativa FDA, Raccomandazioni BfR (XXI Cat. 2), D.M. 21/03/73 e successive modifiche.
RINFORZI
- Inserzioni tessili sintetiche.
- Spirale sintetica incorporata.
COPERTURA
- Polimero sintetico, colore blu, resistente all’abrasione e agli agenti atmosferici, liscio, impronta tela.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio.
Temperature
- Da -30°C a +85°C in funzione ai fluidi convogliati.
Sterilizzazione
- Prego fare riferimento alle linee guida per la Pulizia e sterilizzazione di MTG.
- Nelle operazioni di lavaggio si prediligono i prodotti non ossidanti.

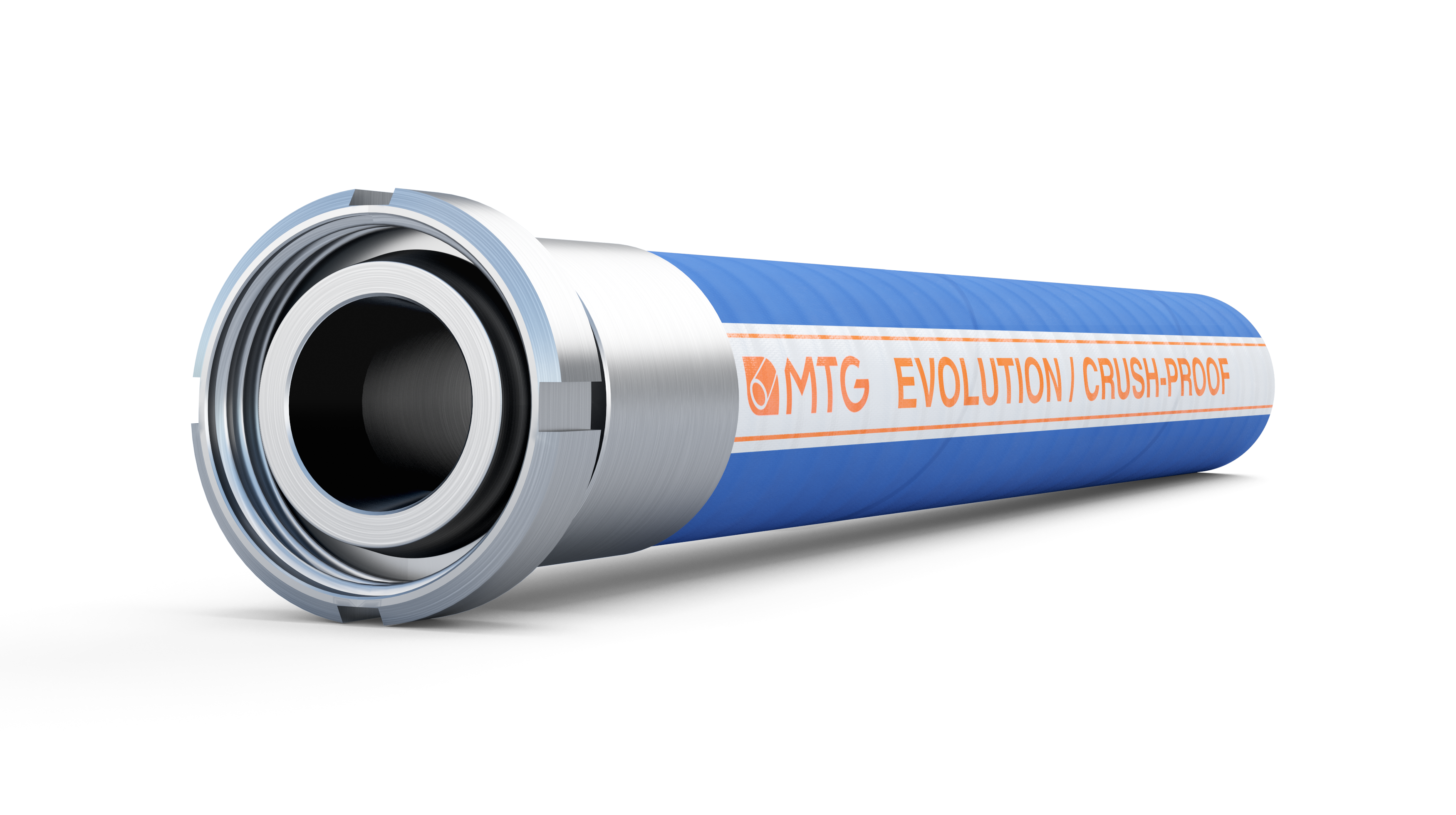

Raccordatura
Possibilità di fornitura in pezzature d’impiego con raccordi di qualsiasi tipologia (CLAMP, DIN 11851, ecc.) alle estremità.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Diametro esterno +/- 1.5 mm – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 38 | 51 | 6,5 | 6 | 18 | 120 | -0,7 | 1,1 | 40 |
| 51 | 64 | 6,5 | 6 | 18 | 150 | -0,7 | 1,39 | 40 |
| 53 | 66 | 6,5 | 6 | 18 | 160 | -0,7 | 1,41 | 40 |
| 55 | 68 | 6,5 | 6 | 18 | 165 | -0,7 | 1,46 | 40 |
| 60 | 74 | 7 | 6 | 18 | 180 | -0,7 | 1,75 | 40 |
| 63,5 | 77,5 | 7 | 6 | 18 | 190 | -0,7 | 1,85 | 40 |
| 70 | 85 | 7,5 | 6 | 18 | 210 | -0,7 | 2,1 | 40 |
| 76 | 91 | 7,5 | 6 | 18 | 230 | -0,7 | 2,25 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. inch |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 1,5 | 2,01 | 90 | 270 | 4,72 | -20,67 | 0,74 | 131,2 |
| 2 | 2,52 | 90 | 270 | 5,91 | -20,67 | 0,93 | 131,2 |
| 2,09375 | 2,6 | 90 | 270 | 6,3 | -20,67 | 0,95 | 131,2 |
| 2,171875 | 2,68 | 90 | 270 | 6,5 | -20,67 | 0,98 | 131,2 |
| 2,359375 | 2,91 | 90 | 270 | 7,09 | -20,67 | 1,17 | 131,2 |
| 2,5 | 3,05 | 90 | 270 | 7,48 | -20,67 | 1,24 | 131,2 |
| 2,75 | 3,35 | 90 | 270 | 8,27 | -20,67 | 1,41 | 131,2 |
| 3 | 3,58 | 90 | 270 | 9,06 | -20,67 | 1,51 | 131,2 |
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
