Industria alimentare

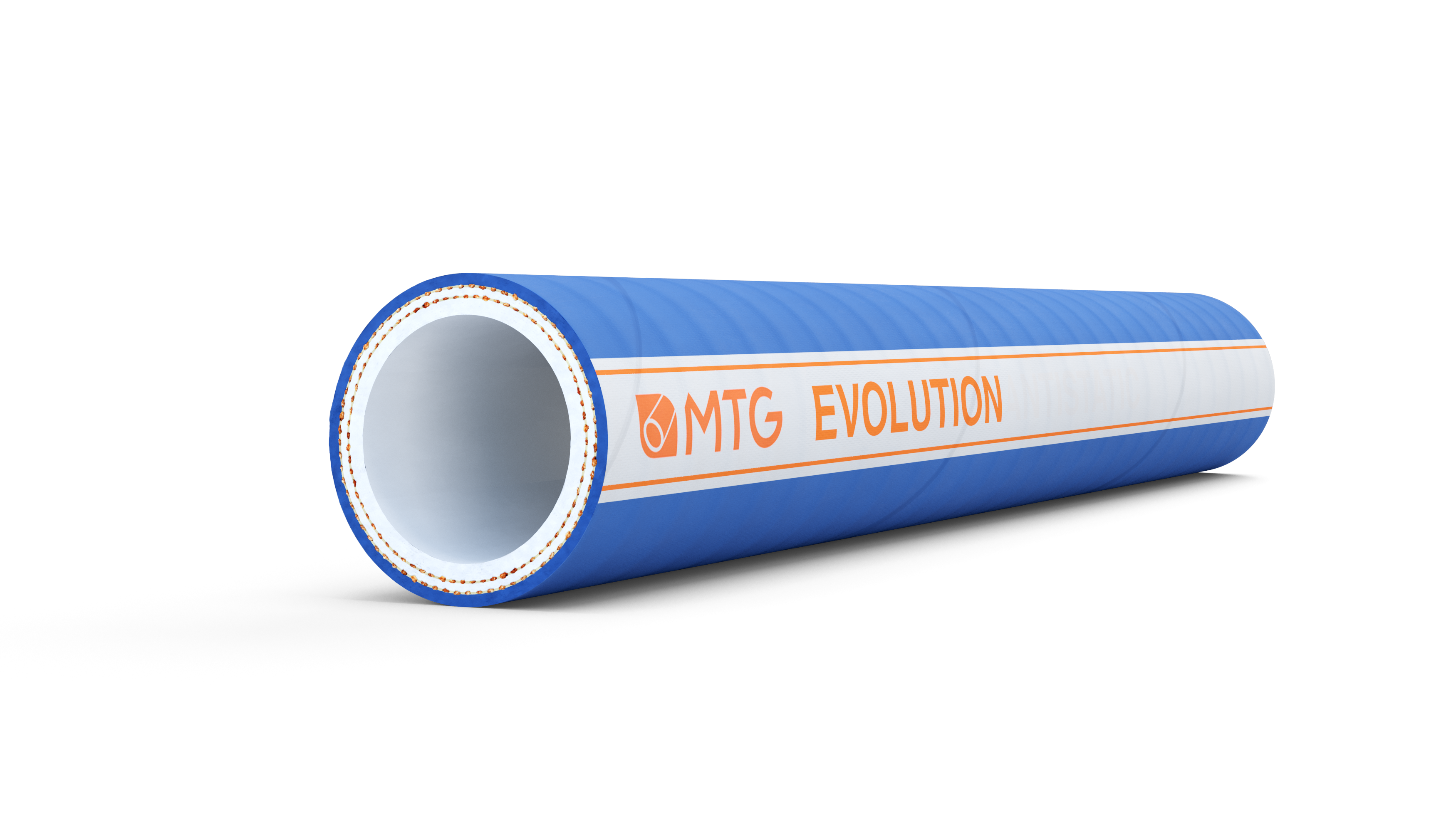

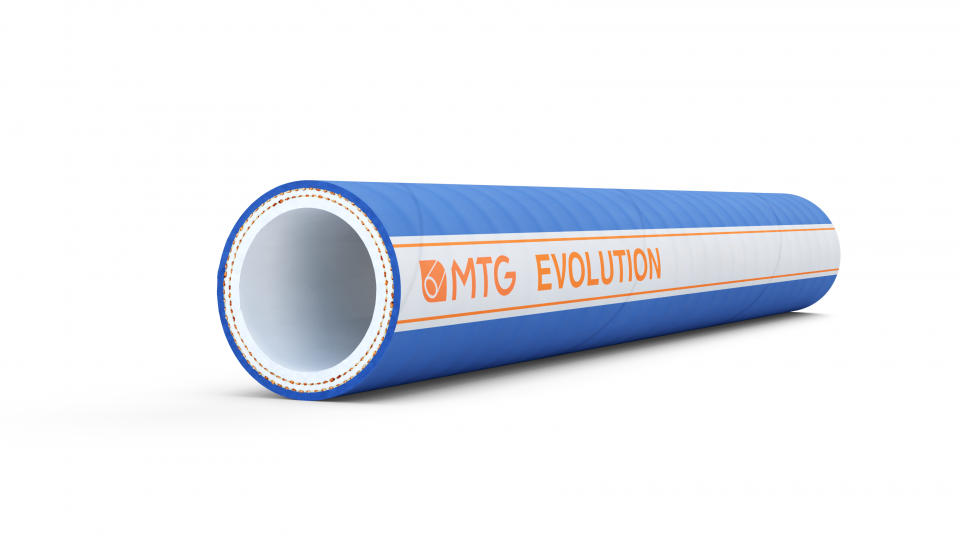

MTG EVOLUTION
Tubo per camion cisterna progettato per rispondere all’esigenza degli operatori di massima flessibilità e sicurezza alimentare.

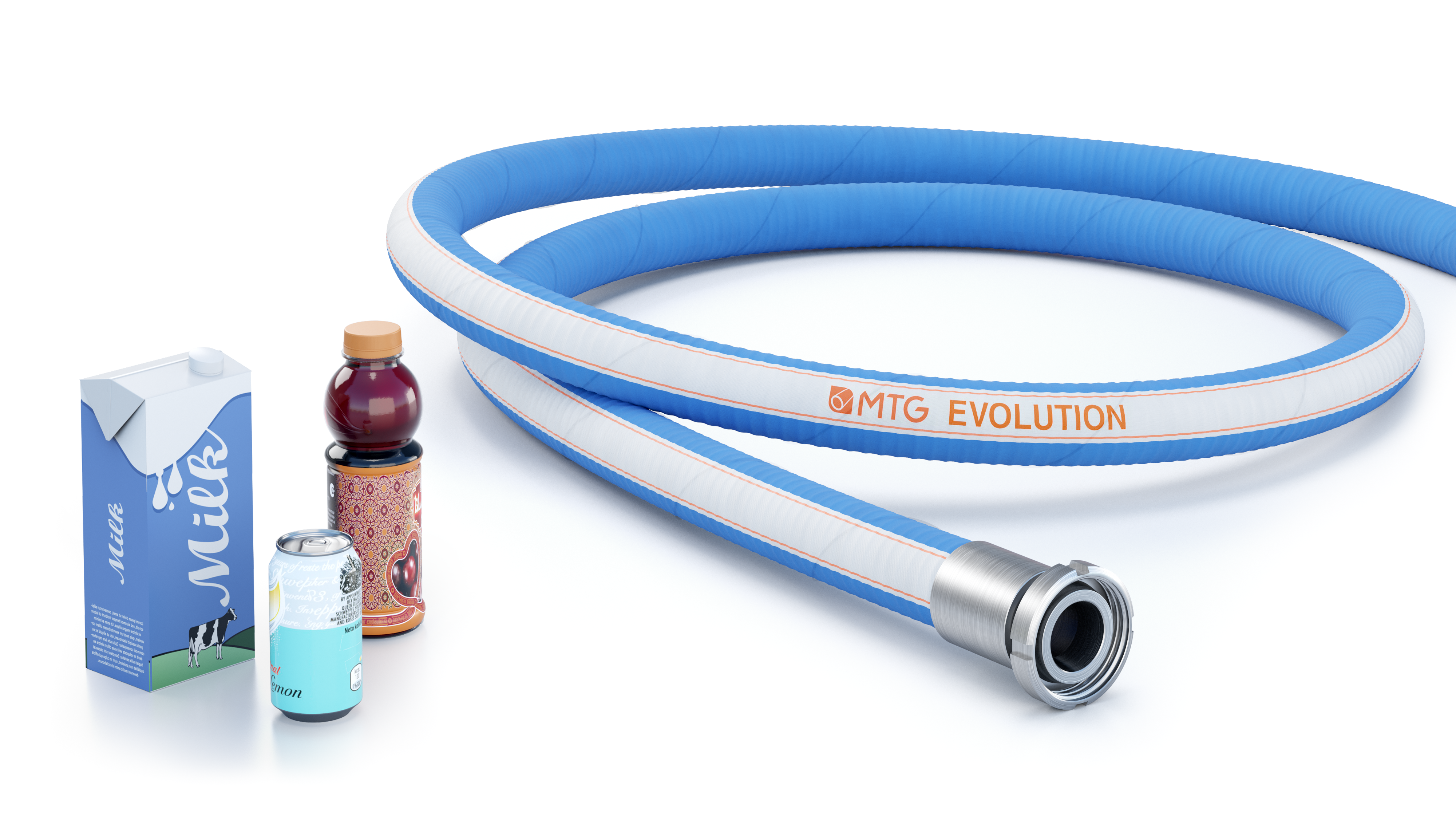

MTG Evolution è adatto al trasporto di latte e altri liquidi alimentari (vino, succhi di frutta).
La migliorata leggerezza della struttura facilita le ripetute operazioni manuali, in particolare nelle aree di carico e scarico.
Applicazione in mandata e aspirazione.
Maggiori dettagliPrincipali benefici
- Il rigoroso processo produttivo non ammette l‘impiego di prodotti potenzialmente pericolosi per la salute (classe di rischio R45, R46 o R49).
- Alta flessibilità anche a basse temperature.
- Buona resistenza ai prodotti chimici di lavaggio: resiste ai normali processi di detergenza e disinfezione sia interna che esterna.
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
- Tubo non plastificato.

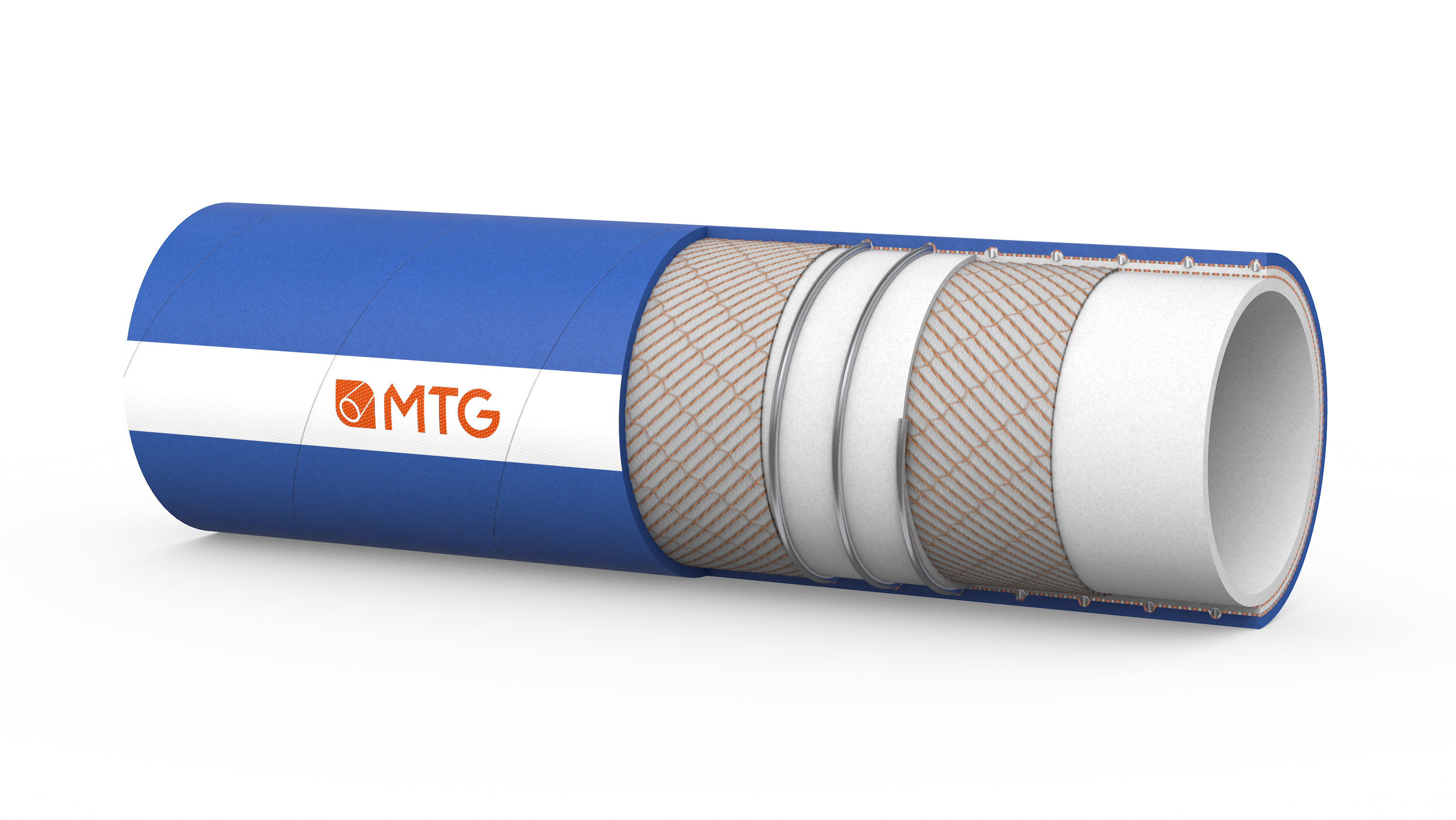

Costruzione
SOTTOSTRATO
- Gomma NR/NBR (cod.198SL), bianca, inodore e insapore, speculare, liscia.
- Conformità: Normativa FDA, Raccomandazioni BfR (XXI Cat. 2),, D.M. 21/03/73 e successive modifiche.
RINFORZI
- Inserzioni tessili sintetiche.
- Spirale in acciaio incorporata.
COPERTURA
- Polimero sintetico, di colore blu, resistente all’abrasione e agli agenti atmosferici, liscio, impronta tela.
Fattore di sicurezza
≥ 3 volte la pressione di esercizio.
Temperature
- Da -30°C a +85°C in funzione ai fluidi convogliati.
Note

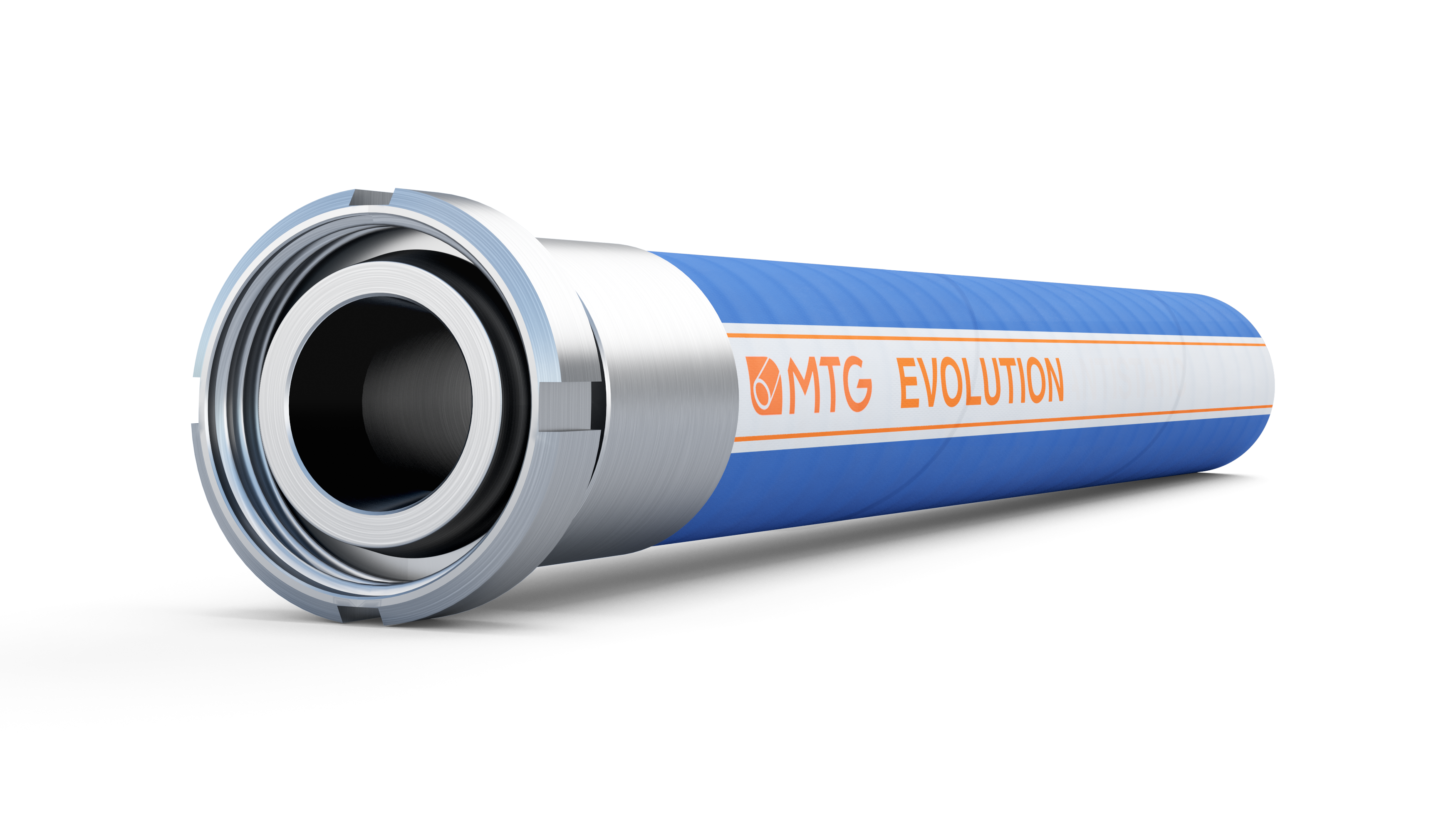

- Possibilità di fornitura in pezzature d’impiego con raccordi di qualsiasi tipologia (CLAMP, DIN 11851, ecc.) alle estremità.
Sterilizzazione
- Prego fare riferimento alle linee guida per la Pulizia e sterilizzazione di MTG.
- Nelle operazioni di lavaggio si prediligono i prodotti non ossidanti.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: ± 0.8 mm – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 25 | 36 | 5,5 | 6 | 18 | 75 | -0,9 | 0,75 | 40 |
| 32 | 43 | 5,5 | 6 | 18 | 100 | -0,9 | 0,95 | 40 |
| 38 | 49 | 5,5 | 6 | 18 | 115 | -0,9 | 1,13 | 40 |
| 40 | 51 | 5,5 | 6 | 18 | 120 | -0,9 | 1,18 | 40 |
| 45 | 56 | 5,5 | 6 | 18 | 135 | -0,9 | 1,31 | 40 |
| 50 | 61 | 5,5 | 6 | 18 | 150 | -0,9 | 1,44 | 40 |
| 52 | 64 | 6 | 6 | 18 | 160 | -0,9 | 1,6 | 40 |
| 53 | 65 | 6 | 6 | 18 | 160 | -0,9 | 1,63 | 40 |
| 60 | 72 | 6 | 6 | 18 | 180 | -0,9 | 1,85 | 40 |
| 63,5 | 75,5 | 6 | 6 | 18 | 190 | -0,9 | 1,94 | 40 |
| 70 | 83 | 6,5 | 6 | 18 | 210 | -0,9 | 2,3 | 40 |
| 76 | 90 | 7 | 6 | 18 | 230 | -0,9 | 2,59 | 40 |
| 80 | 94 | 7 | 6 | 18 | 240 | -0,9 | 2,7 | 40 |
| 100 | 116 | 8 | 6 | 18 | 300 | -0,9 | 4 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. (Static) inch |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 1 | 1,42 | 90 | 270 | 2,95 | -26,57 | 0,50 | 131,2 |
| 1 1/4 | 1,69 | 90 | 270 | 3,94 | -26,57 | 0,64 | 131,2 |
| 1 1/2 | 1,93 | 90 | 270 | 4,53 | -26,57 | 0,76 | 131,2 |
| 1 37/64 | 2,01 | 90 | 270 | 4,72 | -26,57 | 0,79 | 131,2 |
| 1 49/64 | 2,20 | 90 | 270 | 5,31 | -26,57 | 0,88 | 131,2 |
| 1 31/32 | 2,40 | 90 | 270 | 5,91 | -26,57 | 0,97 | 131,2 |
| 2 3/64 | 2,52 | 90 | 270 | 6,30 | -26,57 | 1,07 | 131,2 |
| 2 5/64 | 2,56 | 90 | 270 | 6,30 | -26,57 | 1,09 | 131,2 |
| 2 3/8 | 2,83 | 90 | 270 | 7,09 | -26,57 | 1,24 | 131,2 |
| 2 1/2 | 2,97 | 90 | 270 | 7,48 | -26,57 | 1,30 | 131,2 |
| 2 3/4 | 3,27 | 90 | 270 | 8,27 | -26,57 | 1,54 | 131,2 |
| 3 | 3,54 | 90 | 270 | 9,06 | -26,57 | 1,74 | 131,2 |
| 3 5/32 | 3,70 | 90 | 270 | 9,45 | -26,57 | 1,81 | 131,2 |
| 3 15/16 | 4,57 | 90 | 270 | 11,81 | -26,57 | 2,68 | 131,2 |
Per altri diametri e colori disponibili consultare il nostro Ufficio Vendite.
I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C).
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
