Industria alimentare

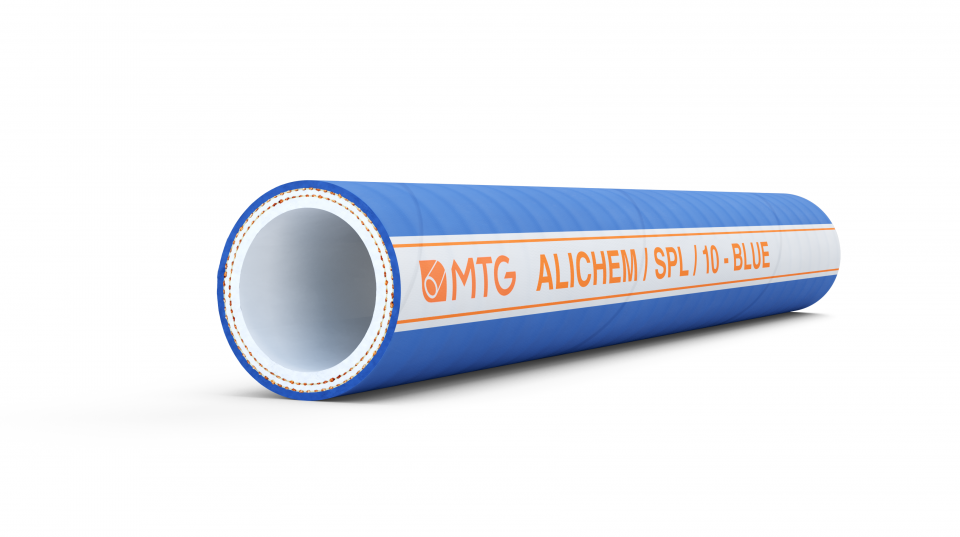

ALICHEM/SPL/10-BLUE
ALICHEM/SPL/10-BLUE è un tubo in gomma di alta gamma, ideale per passaggio di bevande quali vino, succhi di frutta, birra e acqua potabile.

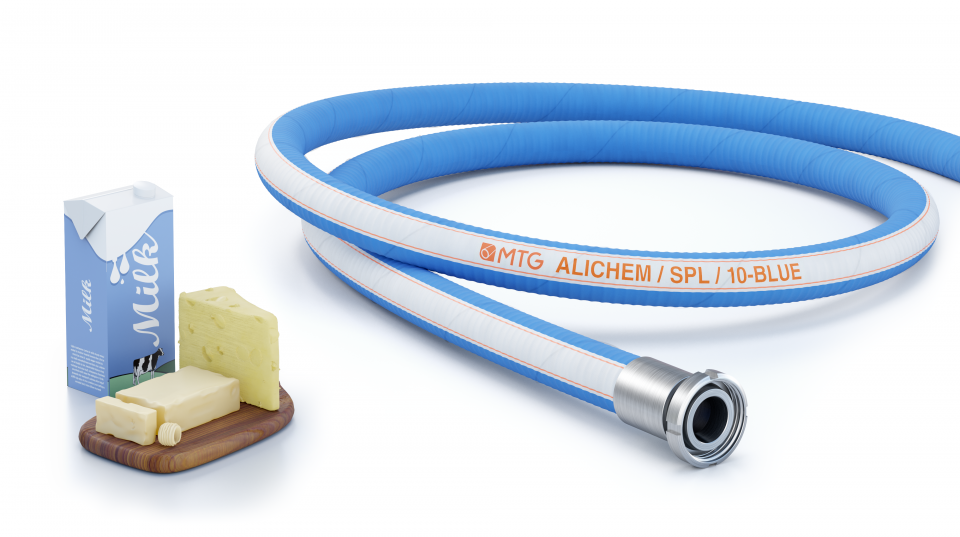

Adatto al passaggio di latte e derivati.
Impiego in mandata e aspirazione.
Maggiori dettagliPrincipali benefici
- La composizione del suo sottostrato lo rende resistente ad acidi e basi a media concentrazione.
- Soluzione ideale per applicazioni che richiedono un’ottima resistenza alle temperature *.
- Il tubo ALICHEM/SPL/10-BLUE offre un’elevata resistenza ai comuni prodotti chimici di lavaggio e disinfezione utilizzati nei processi di sanificazione alimentare.
- Tubo conforme al Reg. CE 1935/2004 e al CE 2023/2006 (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. CE 1907/2006 (REACH).

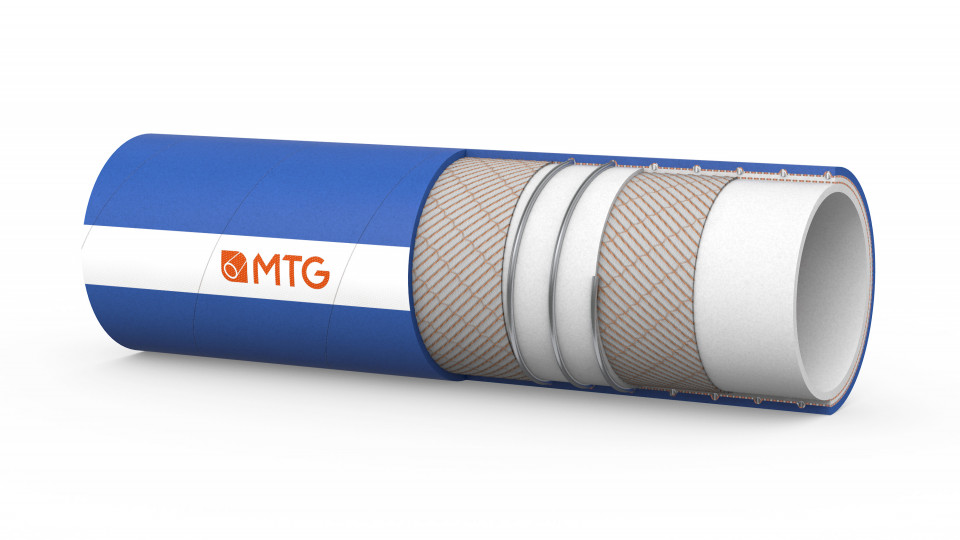

Costruzione
SOTTOSTRATO
- Gomma EPDM (cod. 58 BI), di colore chiaro, inodore, insapore, speculare, liscio.
- Conformità: 3A, Normativa FDA, D.M. 21/03/73 e successive modifiche, raccomandazioni BfR (Cat.II).
RINFORZI
- Tessili sintetici.
- Spirale in acciaio incorporata.
COPERTURA
- Gomma sintetica, di colore blu, resistente all’abrasione e agli agenti atmosferici, liscia, impronta tela.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio.
Temperature
- Da -40°C a +120°C.
Sterilizzazione
- Punte a +140°C per sterilizzazione per un massimo di 30 minuti.

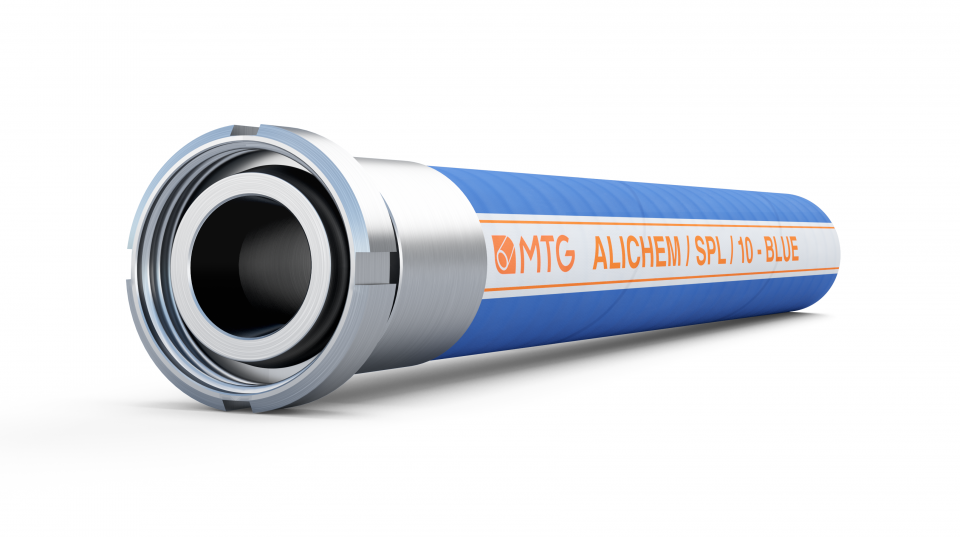

- Per prolungate sessioni di sterilizzazione si raccomanda l’impiego della versione con raccordi vulcanizzati alle estremità.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: ± 0.8 mm – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 6 | 10 | 30 | 50 | -0,9 | 0,46 | 40 |
| 16 | 28 | 6 | 10 | 30 | 65 | -0,9 | 0,55 | 40 |
| 19 | 31 | 6 | 10 | 30 | 80 | -0,9 | 0,62 | 40 |
| 25 | 37 | 6 | 10 | 30 | 100 | -0,9 | 0,8 | 40 |
| 32 | 44 | 6 | 10 | 30 | 130 | -0,9 | 0,99 | 40 |
| 38 | 51 | 6,5 | 10 | 30 | 200 | -0,9 | 1,27 | 40 |
| 51 | 67 | 8 | 10 | 30 | 250 | -0,9 | 2,15 | 40 |
| 63,5 | 79,5 | 8 | 10 | 30 | 320 | -0,9 | 2,7 | 40 |
| 76 | 92 | 8 | 10 | 30 | 450 | -0,9 | 3,1 | 40 |
| 102 | 120 | 9 | 10 | 30 | 600 | -0,9 | 4,75 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. inch |
Vacuum PSI |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 1/2 | 0,98 | 150 | 450 | 1,97 | -26,57 | 0,31 | 131,2 |
| 5/8 | 1,1 | 150 | 450 | 2,56 | -26,57 | 0,37 | 131,2 |
| 3/4 | 1,22 | 150 | 450 | 3,15 | -26,57 | 0,42 | 131,2 |
| 1 | 1,46 | 150 | 450 | 3,94 | -26,57 | 0,54 | 131,2 |
| 1 1/4 | 1,73 | 150 | 450 | 5,12 | -26,57 | 0,66 | 131,2 |
| 1 1/2 | 2,01 | 150 | 450 | 7,87 | -26,57 | 0,85 | 131,2 |
| 2 | 2,64 | 150 | 450 | 9,84 | -26,57 | 1,44 | 131,2 |
| 2 1/2 | 3,13 | 150 | 450 | 12,6 | -26,57 | 1,81 | 131,2 |
| 3 | 3,62 | 150 | 450 | 17,72 | -26,57 | 2,08 | 131,2 |
| 4 | 4,72 | 150 | 450 | 23,62 | -26,57 | 3,19 | 131,2 |
I dati sopra menzionati si riferiscono a temperatura ambiente (+20°C).
Altri diametri e colori di copertura disponibili su richiesta. Contattare i nostri Uffici Commerciali.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
