IMPERIA/10

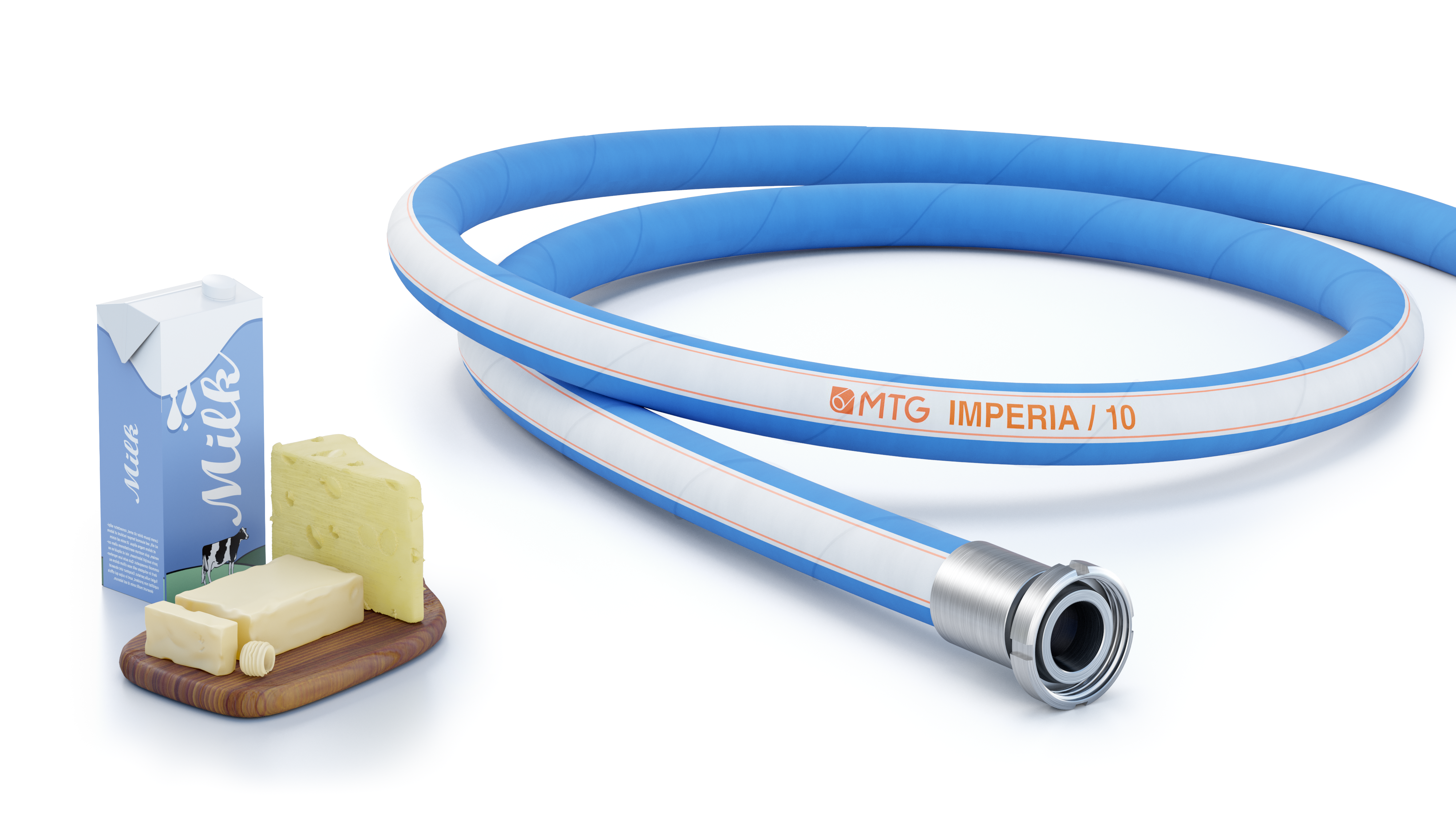

Tubo in gomma specificamente progettato per il passaggio di latte e derivati e di liquidi alimentari grassi in genere.
IMPERIA/10 viene normalmente impiegato nei caseifici, nelle latterie, negli oleifici e nelle industrie alimentari in genere.
Applicazione in mandata.
Maggiori dettagliPrincipali benefici
- La struttura particolarmente robusta lo rende ideale nelle operazioni di scarico di latte e derivati e per condizioni severe di utilizzo.
- La composizione della sua copertura garantisce una buona resistenza all’invecchiamento e al contatto accidentale con i grassi animali e vegetali.
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
- Tubo esente da plastificanti.

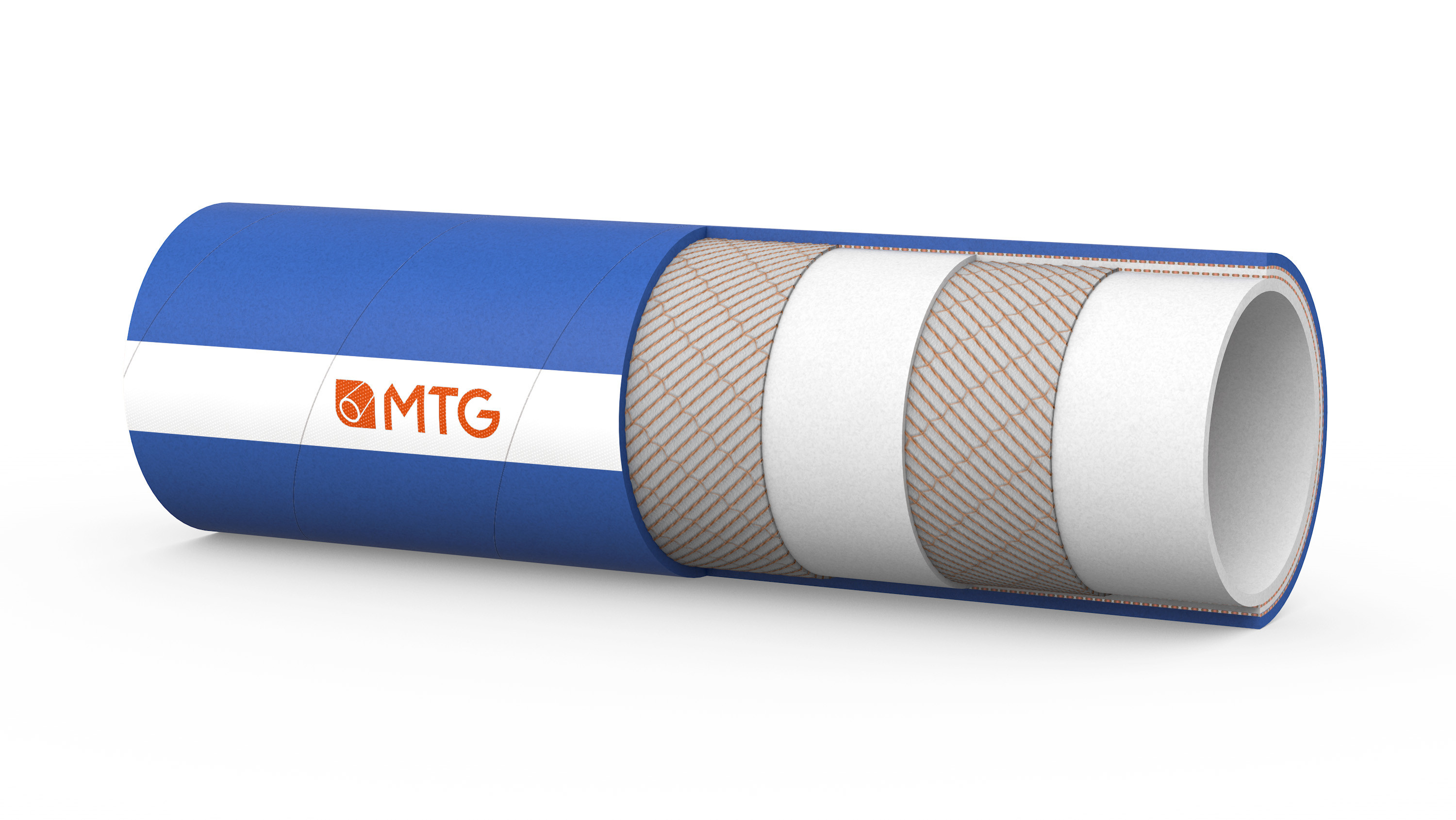

Costruzione
SOTTOSTRATO
- Gomma NBR (cod. NAB90), di colore chiaro, qualità alimentare, inodore, insapore, speculare, liscio.
- Conformità: Normative FDA, 3-A Sanitary Standards n.18-03-Class II, Raccomandazioni BfR (XXI Cat. 2), D.M. 21/03/73 e successive modifiche.
RINFORZI
- Inserzioni tessili sintetiche.
COPERTURA
- Gomma CR, colore blu, resistente all’abrasione e agli agenti atmosferici, liscia, impronta tela.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio
Temperature
- Da -20°C a +90°C in funzione al prodotto trasportato e al tipo di utilizzo.
Sterilizzazione
- Prego fare riferimento alle linee guida per la pulizia e sterilizzazione di MTG.

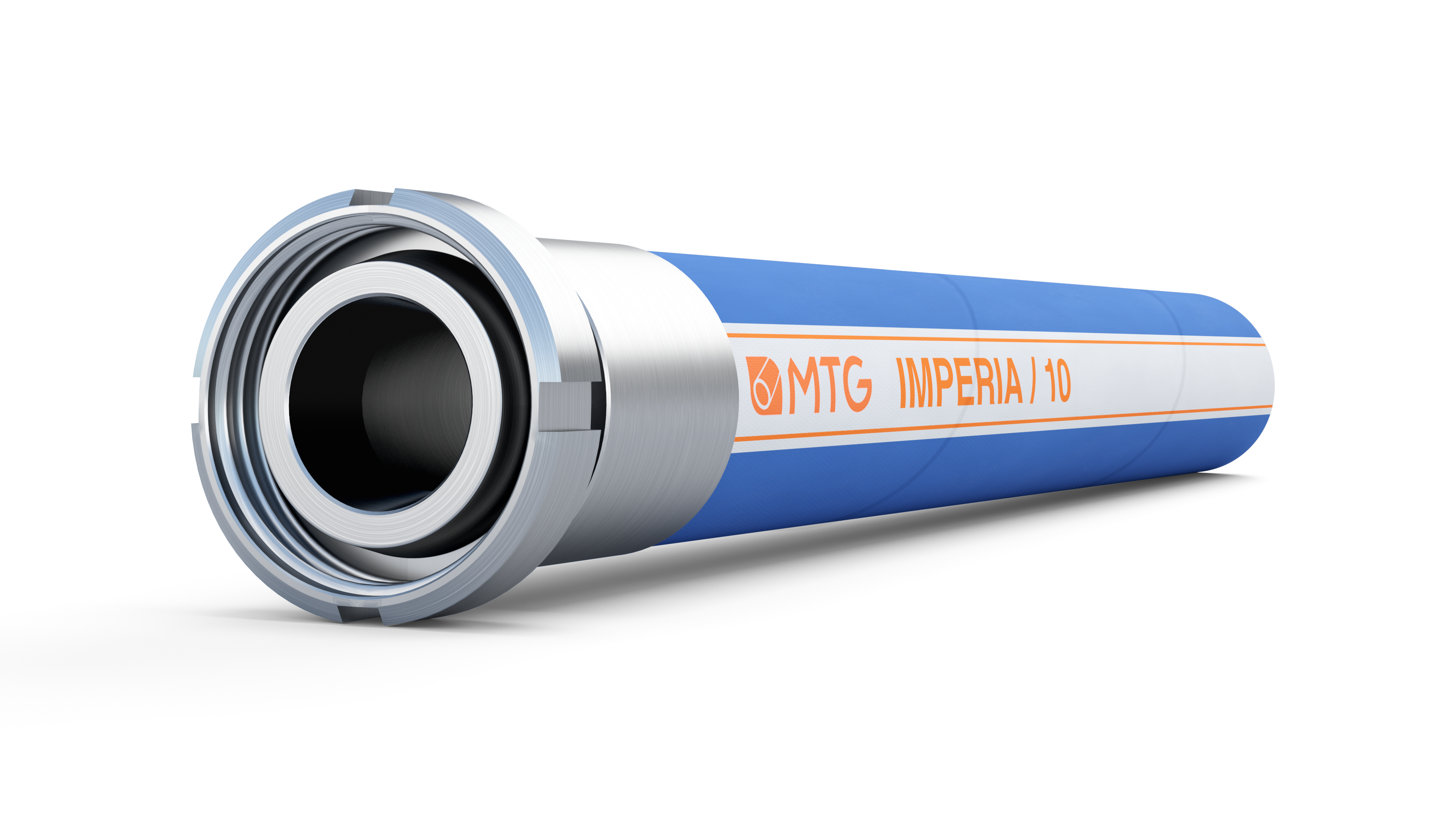

Raccordatura
.Possibilità di fornitura in pezzature d’impiego con raccordi di qualsiasi tipologia (CLAMP, DIN 11851, ecc.) alle estremità.

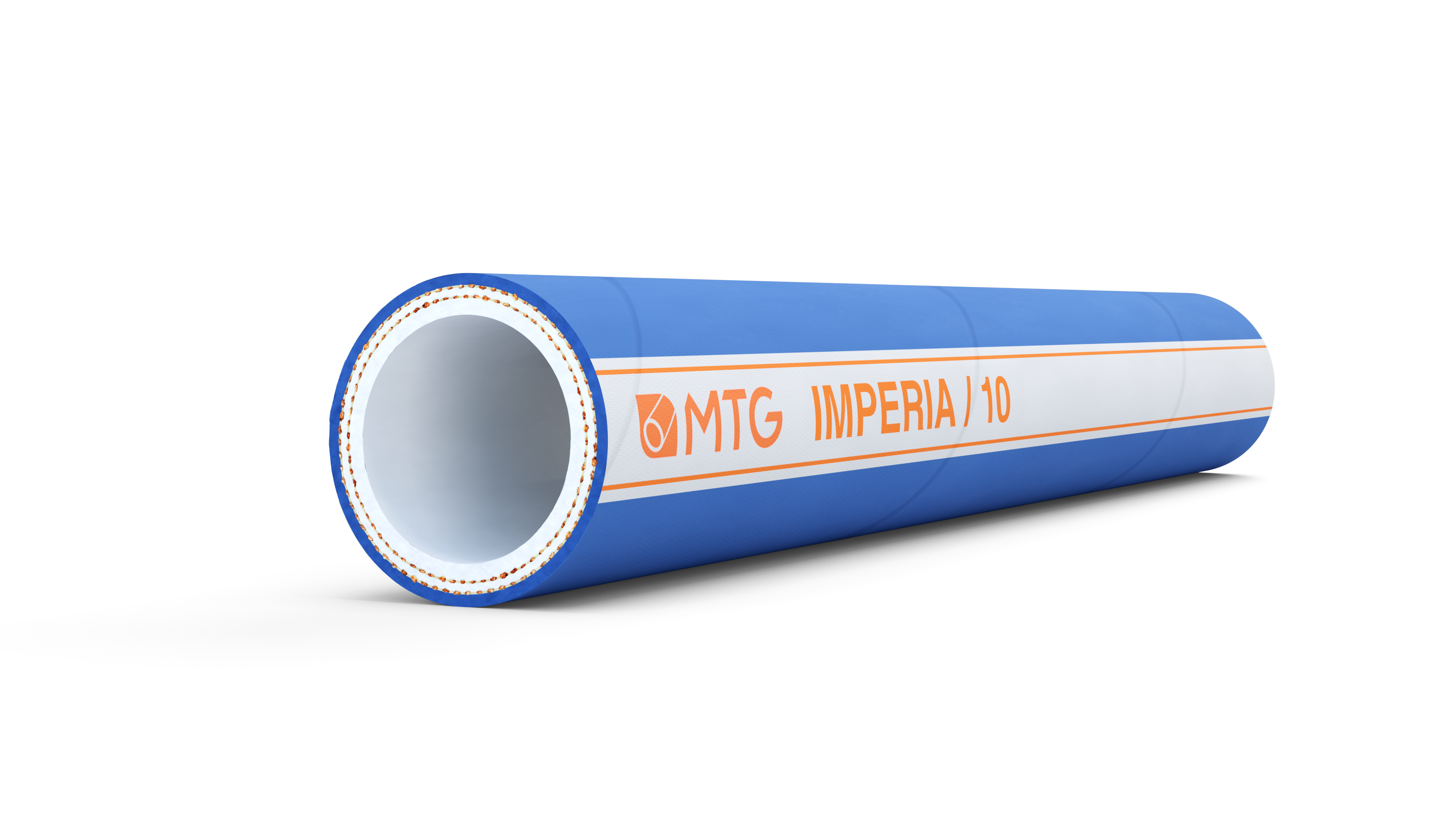

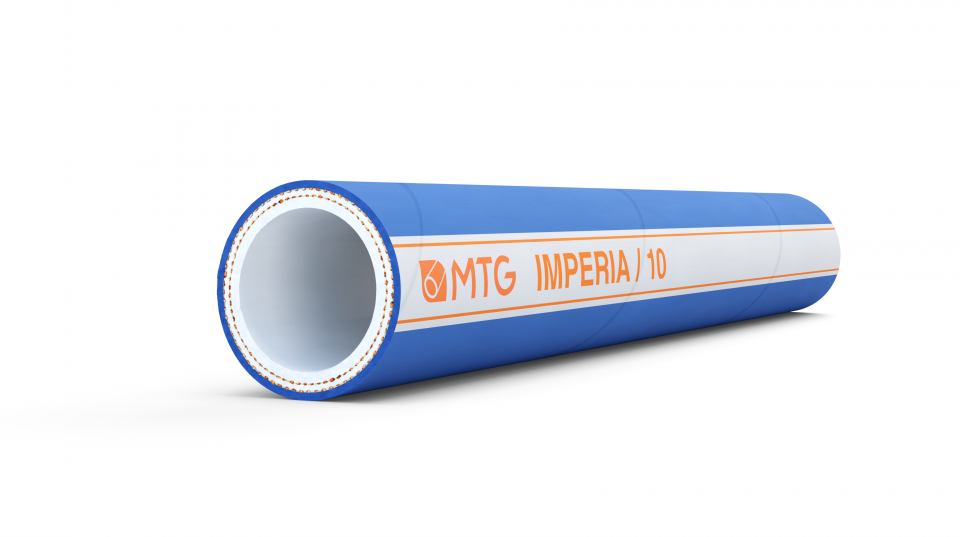

Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezz: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 13 | 23 | 5 | 10 | 30 | 80 | -0.60 | 0,35 | 40 |
| 19 | 29 | 5 | 10 | 30 | 120 | -0.60 | 0,47 | 40 |
| 25 | 37 | 6 | 10 | 30 | 150 | -0.60 | 0,77 | 40 |
| 32 | 48 | 8 | 10 | 30 | 200 | -0.60 | 1,42 | 40 |
| 35 | 53 | 9 | 10 | 30 | 210 | -0.60 | 1,77 | 40 |
| 38 | 56 | 9 | 10 | 30 | 230 | -0.60 | 1,93 | 40 |
| 40 | 60 | 10 | 10 | 30 | 240 | -0.60 | 2,4 | 40 |
| 45 | 65 | 10 | 10 | 30 | 270 | -0.60 | 2,69 | 40 |
| 50 | 70 | 10 | 10 | 30 | 300 | -0.50 | 2,79 | 40 |
| 52 | 74 | 11 | 10 | 30 | 310 | -0.50 | 3,19 | 40 |
| 60 | 84 | 12 | 10 | 30 | 420 | -0.50 | 3,89 | 40 |
| 65 | 89 | 12 | 10 | 30 | 460 | -0.50 | 4,16 | 40 |
| 70 | 98 | 14 | 10 | 30 | 500 | -0.40 | 5,35 | 40 |
| 75 | 105 | 15 | 10 | 30 | 530 | -0.40 | 5,95 | 40 |
| 80 | 110 | 15 | 10 | 30 | 560 | -0.40 | 6,18 | 40 |
| 100 | 132 | 16 | 10 | 30 | 700 | -0.40 | 8,16 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. inch |
Vacuum inHg |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 1/2 | 0,91 | 150 | 450 | 3,15 | -19,19 | 0,23 | 131,2 |
| 3/4 | 1,14 | 150 | 450 | 4,72 | -19,19 | 0,32 | 131,2 |
| 1 | 1,46 | 150 | 450 | 5,91 | -19,19 | 0,52 | 131,2 |
| 1 1/4 | 1,89 | 150 | 450 | 7,87 | -19,19 | 0,95 | 131,2 |
| 1 3/8 | 2,09 | 150 | 450 | 8,27 | -19,19 | 1,19 | 131,2 |
| 1 1/2 | 2,2 | 150 | 450 | 9,06 | -19,19 | 1,29 | 131,2 |
| 1 37/54 | 2,36 | 150 | 450 | 9,45 | -19,19 | 1,61 | 131,2 |
| 1 49/64 | 2,56 | 150 | 450 | 10,63 | -19,19 | 1,8 | 131,2 |
| 1 31/32 | 2,76 | 150 | 450 | 11,81 | -14,76 | 1,87 | 131,2 |
| 2 3/64 | 2,91 | 150 | 450 | 12,2 | -14,76 | 2,14 | 131,2 |
| 2 3/8 | 3,31 | 150 | 450 | 16,54 | -14,76 | 2,61 | 131,2 |
| 2 9/16 | 3,5 | 150 | 450 | 18,11 | - 11,80 | 2,79 | 131,2 |
| 2 3/4 | 3,86 | 150 | 450 | 19,69 | -11,80 | 3,59 | 131,2 |
| 2 61/54 | 4,13 | 150 | 450 | 20,87 | -11,80 | 3,99 | 131,2 |
| 3 5/32 | 4,33 | 150 | 450 | 22,05 | -11,80 | 4,15 | 131,2 |
| 3 15/16 | 5,20 | 150 | 450 | 27,56 | 5,47 | 131,2 |
Altri diametri e colori di copertura disponibili su richiesta. Contattare i nostri Uffici Vendite. I dati sopra menzionati si riferiscono ad impieghi a temperatura ambiente (+20°C).
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
