Industria alimentare

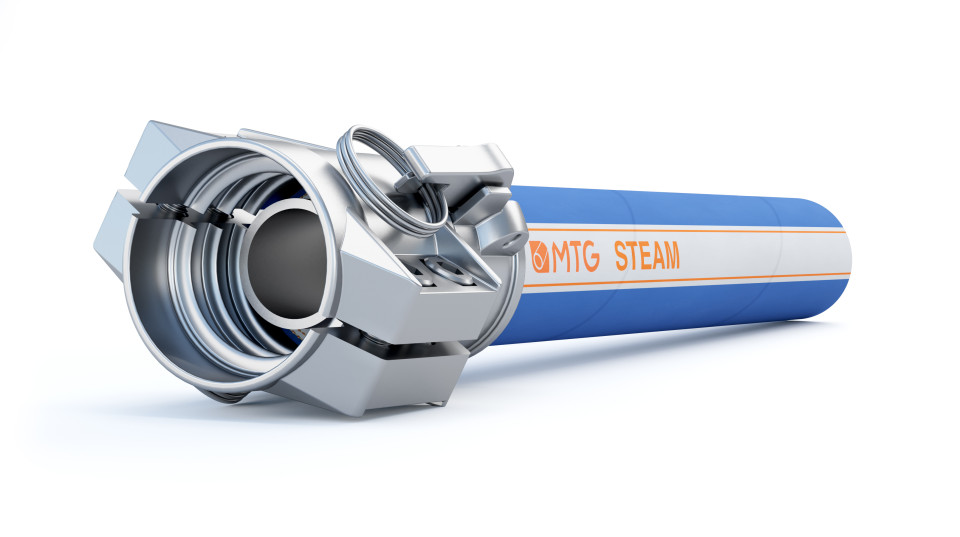

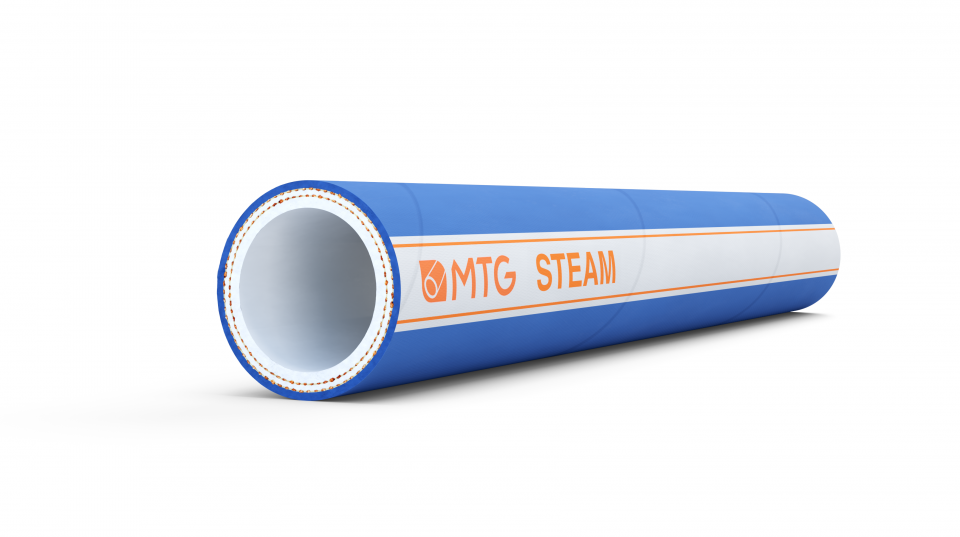

MTG STEAM

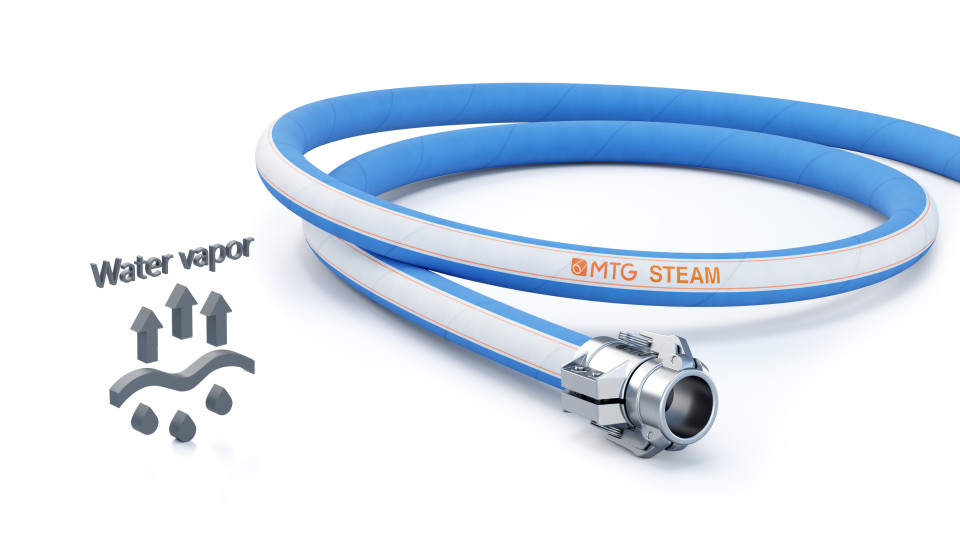

Tubo in gomma di qualità alimentare, specificamente concepito per le operazioni di lavaggio con vapore saturo (fino a +164°C) e acqua calda.
MTG STEAM viene normalmente utilizzato nelle industrie lattiero-casearie, nelle latterie e negli impianti di lavorazione di alimenti, per consentire massima sicurezza durante i processi di pulizia con acqua calda e vapore.
Idoneo per passaggio di vapore saturo solo per uso discontinuo.
Impiego in mandata.
Principali benefici
- Il sottostrato, specificamente progettato per convogliare acqua calda e vapore (fino a +164°C), permette massima sicurezza nei processi di pulizia e disinfezione.
- Tubo conforme al Reg. EC 1935/2004 e al Reg. 2023/2006/EC (GMP). Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).

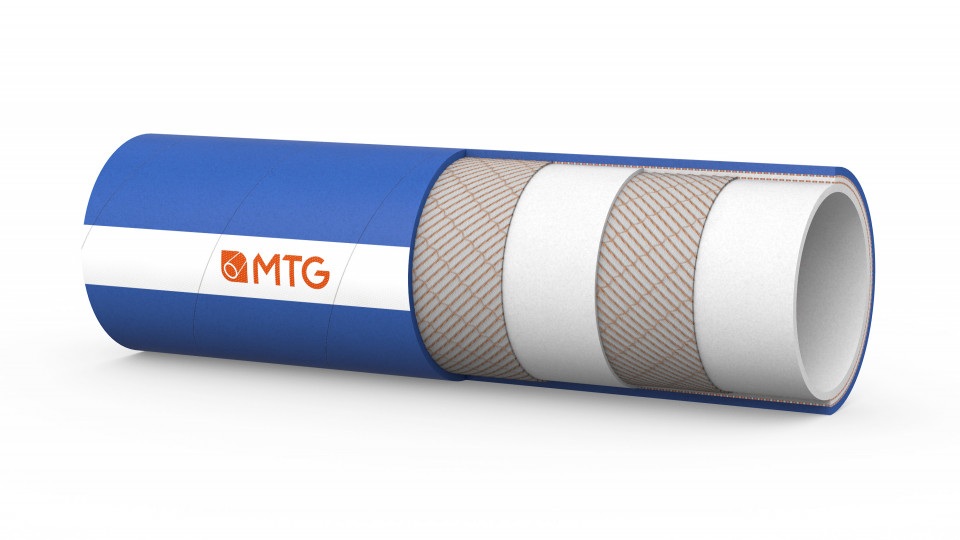

Costruzione
SOTTOSTRATO
- Gomma EPDM atossica (Cod. 140 BI), chiara, speculare, liscia.
- Conforme agli standard della normativa FDA e D.M. 21/03/73 e successive modifiche.
RINFORZI
- Tessili sintetici.
COPERTURA
- Gomma EPDM di colore blu, liscia, resistente all’abrasione e agli agenti atmosferici, impronta tela, microforata.
- Resistente a tracce di grassi animali e vegetali.
- Buona resistenza al calore.
Fattore di sicurezza
- Pressione di esercizio a +95°C : 20 bar, Fattore di sicurezza: ≥ 3.
- Pressione di esercizio a +164°C : 6 bar, Fattore di sicurezza: ≥ 10.
Temperature
- Da -40°C a +164°C in funzione al prodotto trasportato e al tipo di utilizzo.
Note
- Versione conforme alla normativa BfR disponibile su richiesta (riferimento: Vapore/6-BBL).
- Qualsiasi nostro prodotto può essere fornito su richiesta in configurazione ‘TXI’ (trecce in acciaio inox incorporate).
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio a +164°C BAR |
Pressione di esercizio a + 95°C BAR |
Raggio curvatura min. mm |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 10 | 20 | 5 | 6 | 20 | 75 | 0,27 | 40 |
| 13 | 23 | 5 | 6 | 20 | 100 | 0,32 | 40 |
| 16 | 28 | 6 | 6 | 20 | 120 | 0,48 | 40 |
| 19 | 31 | 6 | 6 | 20 | 160 | 0,54 | 40 |
| 25 | 39 | 7 | 6 | 20 | 200 | 0,82 | 40 |
| 32 | 46 | 7 | 6 | 20 | 260 | 1,04 | 40 |
| 38 | 54 | 8 | 6 | 20 | 300 | 1,4 | 40 |
| 50 | 67 | 8,5 | 6 | 20 | 380 | 1,76 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio a +164°C BAR |
Pressione di esercizio a + 95°C BAR |
Raggio curvatura min. inch |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|
| 0,79 | 90 | 300 | 2,95 | 0,18 | 131,2 | |
| 0,91 | 90 | 300 | 3,94 | 0,21 | 131,2 | |
| 1,1 | 90 | 300 | 4,72 | 0,32 | 131,2 | |
| 1,22 | 90 | 300 | 6,3 | 0,36 | 131,2 | |
| 1,54 | 90 | 300 | 7,87 | 0,55 | 131,2 | |
| 1,81 | 90 | 300 | 10,24 | 0,7 | 131,2 | |
| 2,13 | 90 | 300 | 11,81 | 0,94 | 131,2 | |
| 2,64 | 90 | 300 | 14,96 | 1,18 | 131,2 |
I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C).
Per altri diametri e colori disponibili consultare il nostro Ufficio Vendite.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa
