Industria alimentare

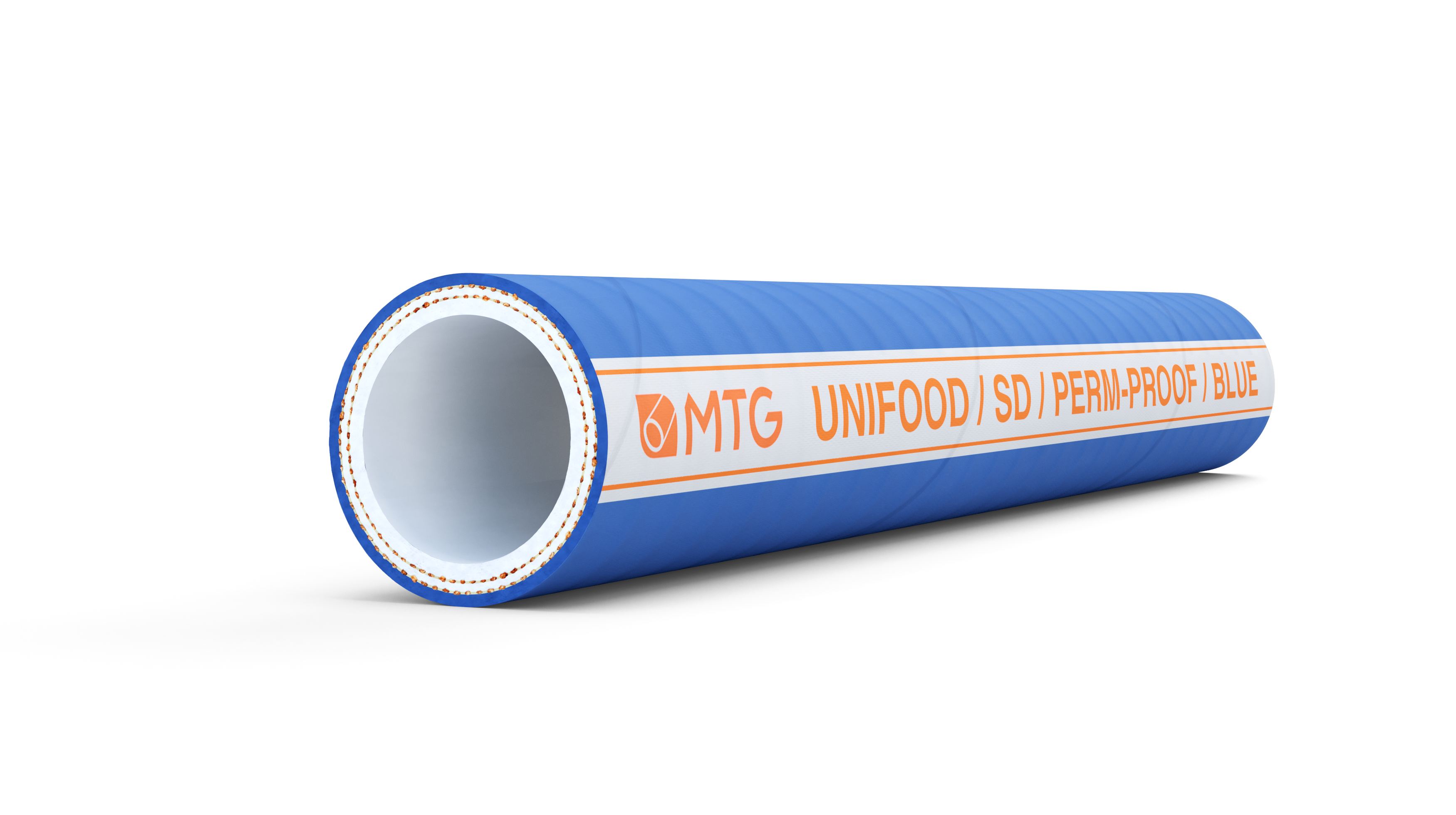

UNIFOOD/SD/PERM-PROOF/BLUE
Tubo alimentare di ultima generazione specificamente concepito per rispondere alle esigenti richieste dell’industria di lavorazione della birra.

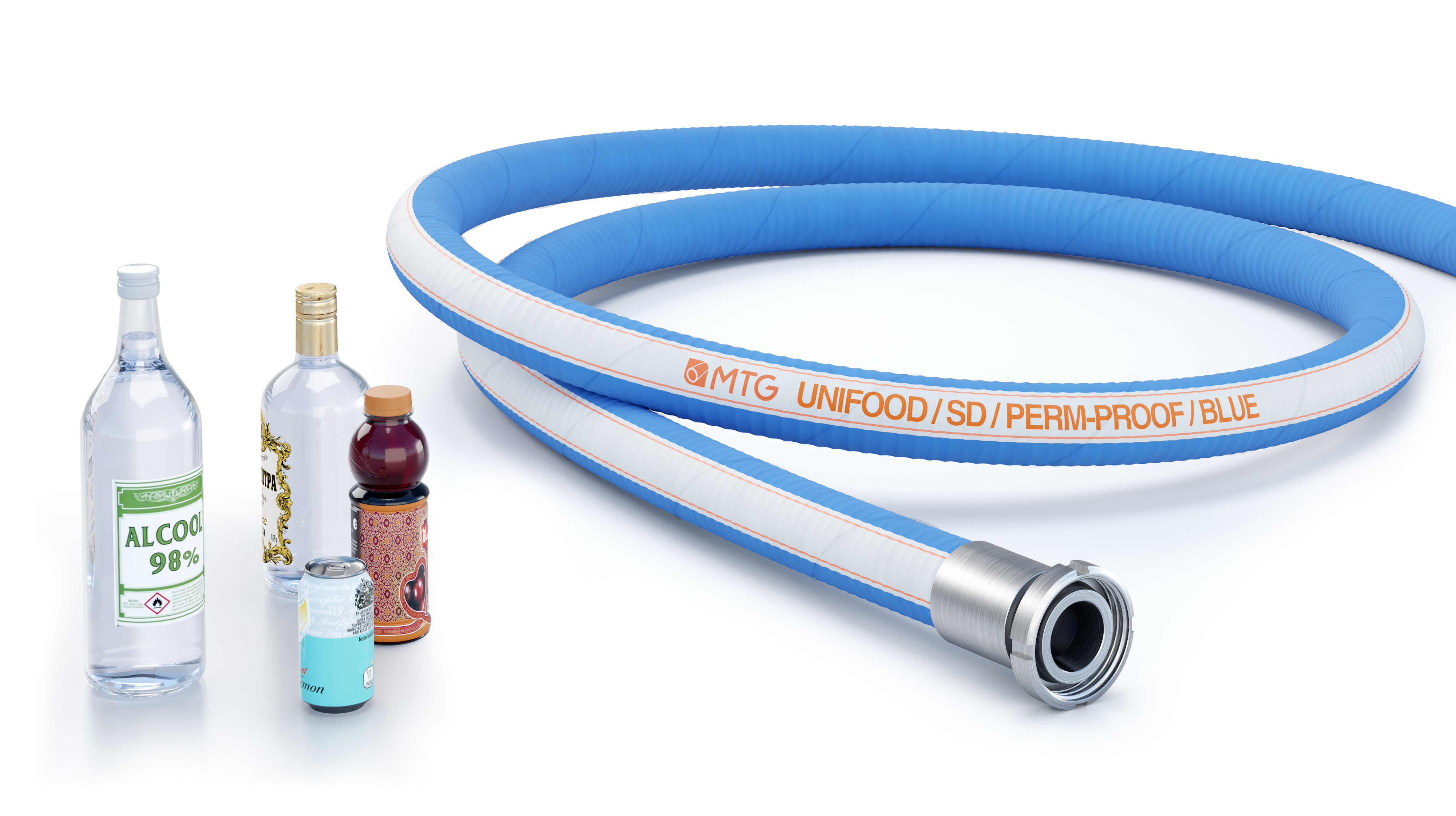

UNIFOOD/SD/PERM-PROOF/BLUE è adatto al passaggio di birra cruda, pastorizzata e biologica, di bevande alcoliche e analcoliche di alta qualità tra cui vini pregiati, distillati e alcool puro fino al 98%.
Adatto anche al trasferimento di liquidi alimentari grassi.
Applicazione in mandata e aspirazione.
Maggiori dettagliPrincipali benefici
- La migliorata composizione chimica del nuovo sottostrato in Polietilene modificato inodore ed insapore garantisce totale assenza di rilasci al prodotto convogliato mantenendone così inalterate le originali proprietà organolettiche.
- Lo speciale sottostrato in Polietilene modificato assicura un’ottima resistenza a processi di detergenza particolarmente severi anche con utilizzo di prodotti chimici e ad alte temperature.
- La speciale struttura rinforzata rende il tubo robusto e resistente anche per applicazioni gravose.
- UNIFOOD/SD/PERM-PROOF/BLUE è conforme al Reg. EC 1935/2004 e alla 2023/2006/EC (GMP). Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).

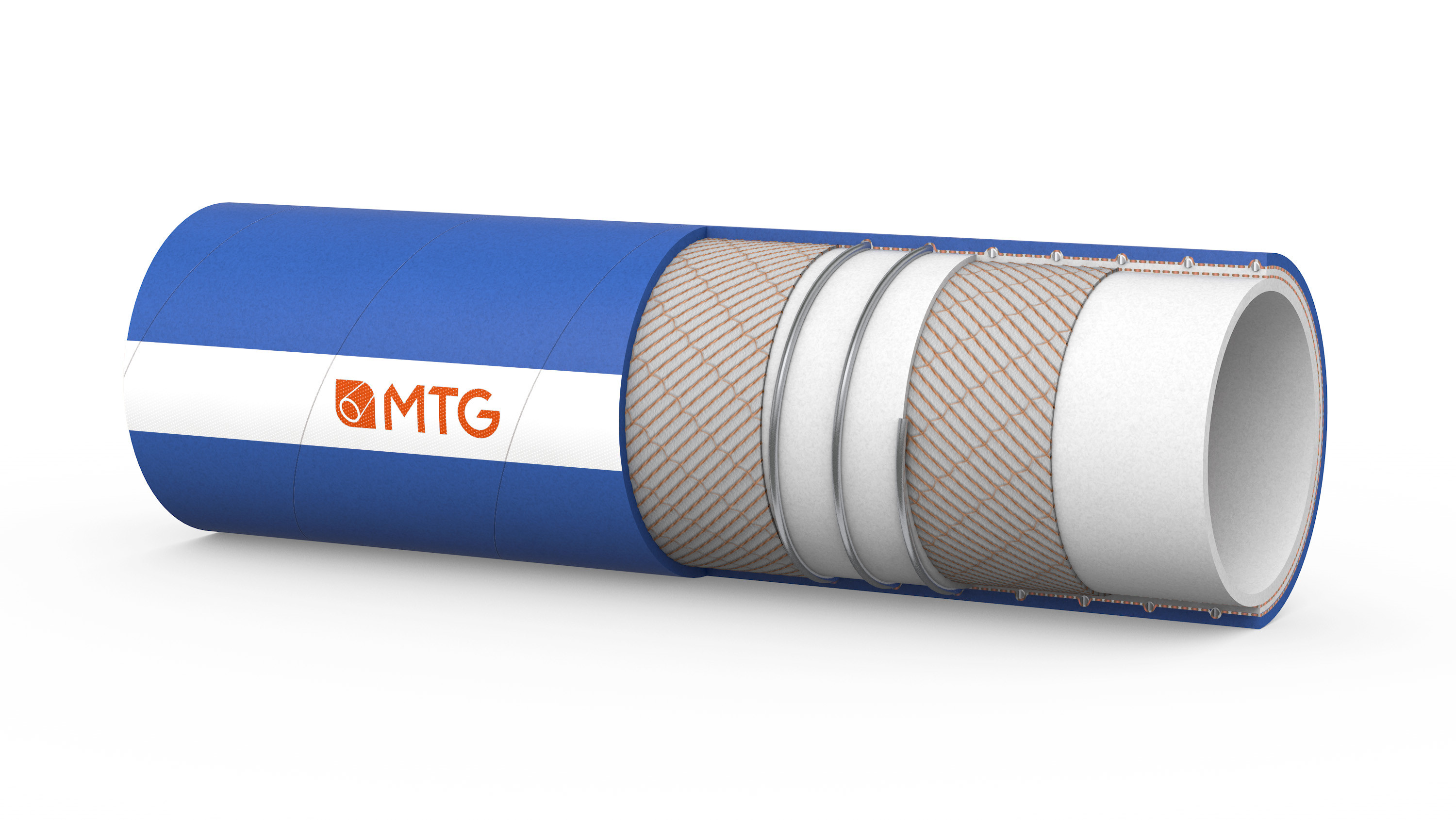

Costruzione
SOTTOSTRATO
- Polietilene modificato, colore chiaro, inodore e insapore, speculare, liscio.
- Rispondente agli Standard FDA, Reg. EU 10/2011 e al D.M. 21/03/73 e successive modifiche.
RINFORZI
- Inserzioni tessili sintetiche.
- Spirale in acciaio incorporata.
- Cavetti di rame disponibili su richiesta (versione: UNIFOOD/SD/PERM-PROOF/cr).
COPERTURA
- Gomma sintetica, colore blu, resistente all’abrasione, agli agenti atmosferici e al contatto accidentale con oli e grassi alimentari, liscia, impronta tela.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio
Temperature
- Da -35°C fino a +110°C in funzione al fluido convogliato.
- Punte a +140°C per sterilizzazioni per un massimo di 30 minuti.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Vacuum BAR |
Raggio curvatura min. mm |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 13 | 26 | 6,5 | 15 | 45 | -0,9 | 80 | 0,55 | 20 |
| 19 | 32 | 6,5 | 15 | 45 | -0,9 | 115 | 0,7 | 20 |
| 25 | 38 | 6,5 | 15 | 45 | -0,9 | 150 | 0,95 | 20 |
| 32 | 45 | 6,5 | 15 | 45 | -0,9 | 210 | 1,15 | 20 |
| 38 | 52 | 7 | 15 | 45 | -0,9 | 250 | 1,49 | 20 |
| 51 | 67 | 8 | 15 | 45 | -0,9 | 400 | 2,24 | 20 |
| 63,5 | 82 | 9,25 | 15 | 45 | -0,9 | 520 | 3,1 | 20 |
| 76 | 95 | 9,5 | 15 | 45 | -0,9 | 600 | 3,78 | 20 |
| 15 | 45 | -0,9 | ||||||
| 15 | 45 | -0,9 | ||||||
| 15 | 45 | -0,9 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Vacuum inHg |
Raggio curvatura min. inch |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 0,51 | 1,02 | 220 | 661 | -0.9 | 3,15 | 0,37 | 65,6 |
| 0,75 | 1,26 | 220 | 661 | -0.9 | 4,53 | 0,47 | 65,6 |
| 0,98 | 1,5 | 220 | 661 | -0.9 | 5,91 | 0,64 | 65,6 |
| 1,26 | 1,77 | 220 | 661 | -0.9 | 8,27 | 0,77 | 65,6 |
| 1,5 | 2,05 | 220 | 661 | -0.9 | 9,84 | 1 | 65,6 |
| 2,01 | 2,64 | 220 | 661 | -0.9 | 15,75 | 1,51 | 65,6 |
| 2,5 | 3,23 | 220 | 661 | -0.9 | 20,47 | 2,08 | 65,6 |
| 2,99 | 3,74 | 220 | 661 | -0.9 | 23,62 | 2,54 | 65,6 |
| -0.9 | |||||||
| -0.9 | |||||||
| -0.9 |
Altri diametri e colori di copertura disponibili su richiesta. Contattare i nostri Uffici Vendite.
I dati sopra menzionati si riferiscono ad impieghi a temperatura ambiente (+20°C).
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.

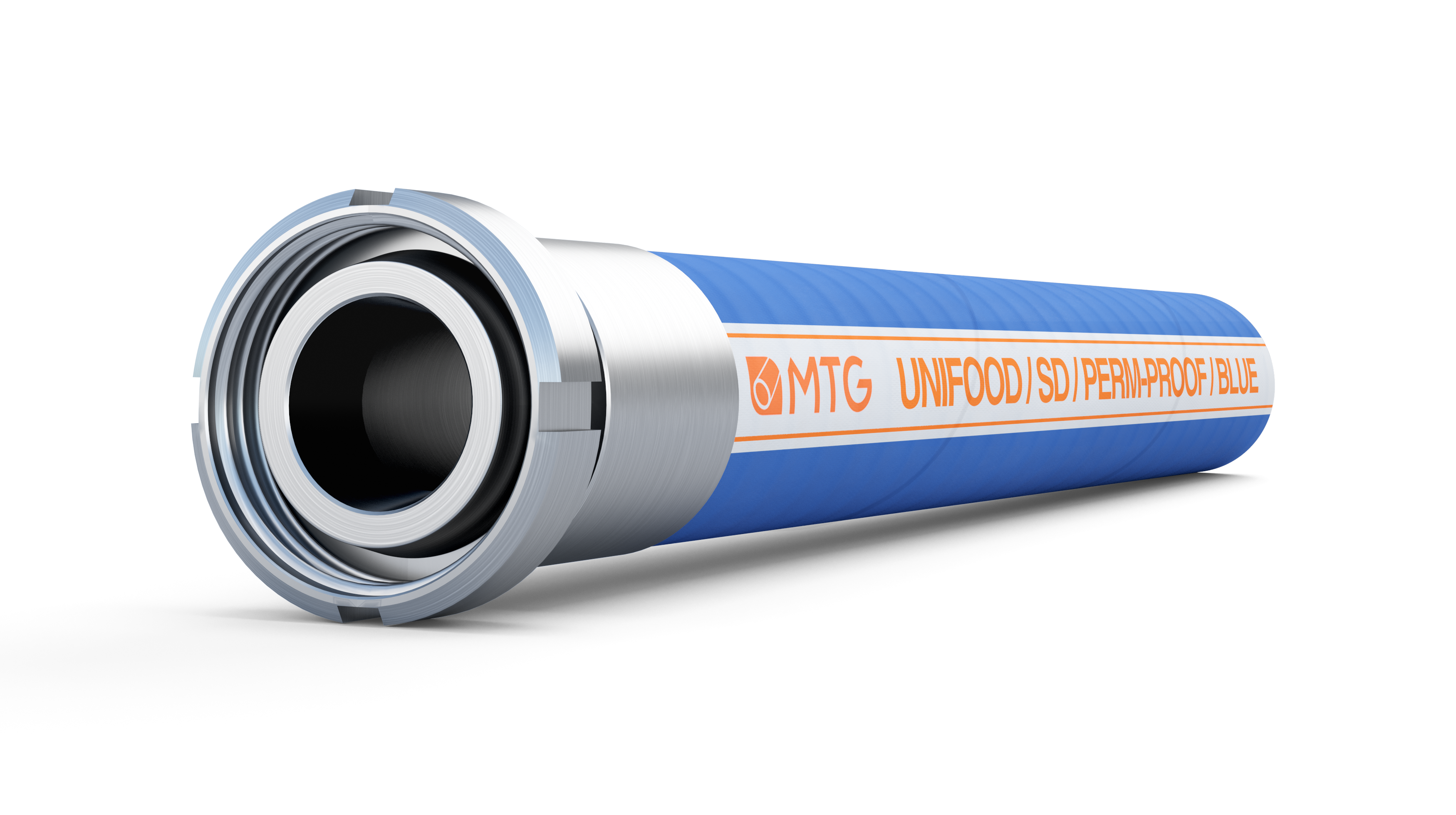

Per la scelta dei raccordi da applicare sui nostri tubi valgono le raccomandazioni in accordo alla norma ISO 8331: "Tubi flessibili e tubi flessibili raccordati di gomma e di materiale plastico. Linee guida per la scelta, l'immagazzinamento, l'uso e la manutenzione."
