Industria chimica
FERRARA/SPL/10

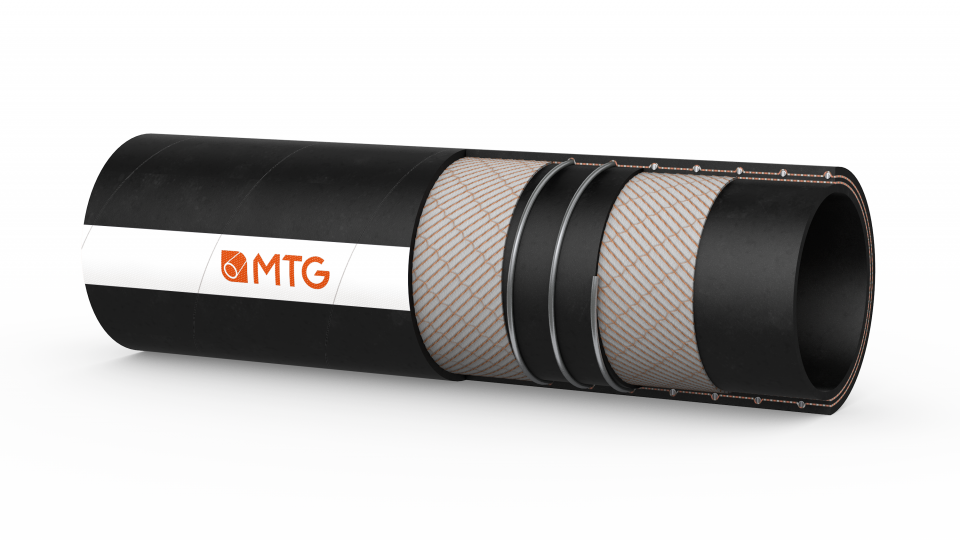

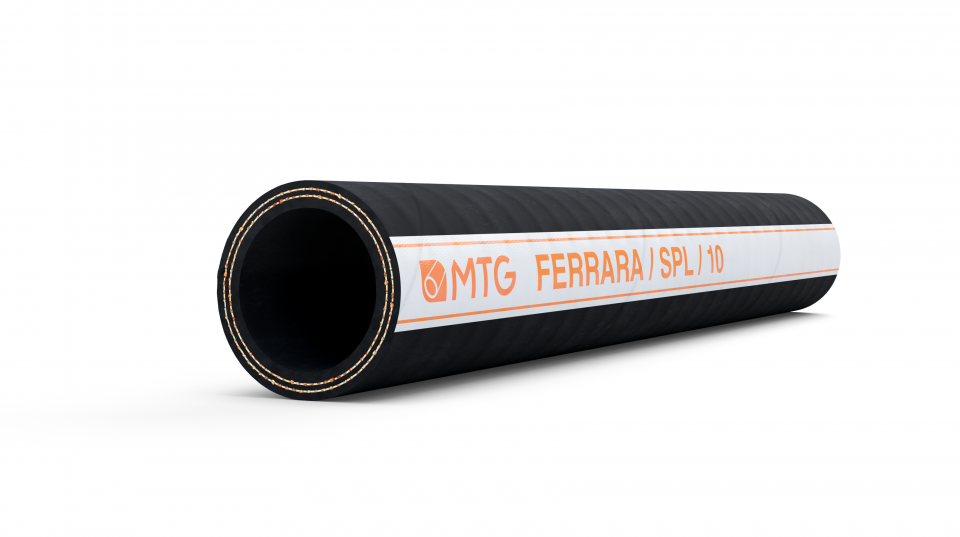

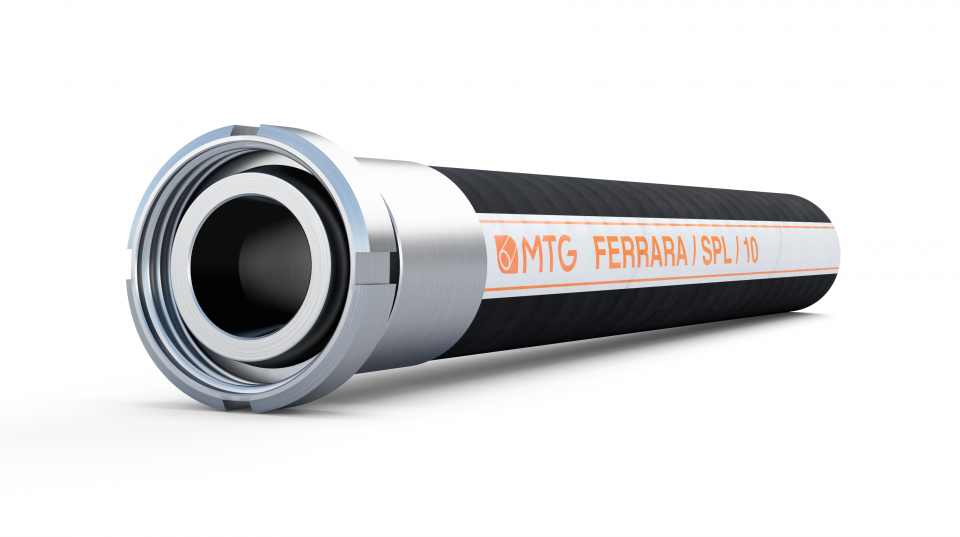

Tubo per mandata e aspirazione di prodotti chimici aggressivi.
Maggiori dettagliCostruzione
SOTTOSTRATO
- Gomma EPM, nero, liscio.
- Resistenza: secondo la Tabella delle Resistenze Chimiche MTG.
RINFORZI
- Inserzioni tessili sintetiche, ad alta resistenza.
- Spirale in acciaio incorporata.
- Su richiesta, cavetti di rame inseriti.
COPERTURA
- Gomma EPDM nera, antistatica (R< 10^6Ω), resistente all’abrasione, all’ozono e gli agenti atmosferici, liscia, impronta tela.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio.
Temperature
- Da -40°C a +100°C.
- Resistenza al vapore fino a +130°C per un tempo massimo di 30 minuti.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezz: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 13 | 23 | 5 | 10 | 30 | 65 | -0,9 | 0,38 | 40 |
| 16 | 26 | 5 | 10 | 30 | 80 | -0,9 | 0,47 | 40 |
| 19 | 30 | 5,5 | 10 | 30 | 100 | -0,9 | 0,6 | 40 |
| 25 | 37 | 6 | 10 | 30 | 125 | -0,9 | 0,76 | 40 |
| 32 | 44 | 6 | 10 | 30 | 160 | -0,9 | 0,96 | 40 |
| 38 | 51 | 6,5 | 10 | 30 | 200 | -0,9 | 1,28 | 40 |
| 45 | 59 | 7 | 10 | 30 | 230 | -0,9 | 1,56 | 40 |
| 50 | 64 | 7 | 10 | 30 | 250 | -0,9 | 1,7 | 40 |
| 60 | 75 | 7,5 | 10 | 30 | 300 | -0,9 | 2,23 | 40 |
| 63,5 | 78,5 | 7,5 | 10 | 30 | 325 | -0,9 | 2,34 | 40 |
| 70 | 86 | 8 | 10 | 30 | 350 | -0,9 | 2,82 | 40 |
| 75 | 91 | 8 | 10 | 30 | 400 | -0,9 | 3 | 40 |
| 80 | 96 | 8 | 10 | 30 | 430 | -0,9 | 3,17 | 40 |
| 90 | 106 | 8 | 10 | 30 | 500 | -0,9 | 3,60 | 40 |
| 100 | 116 | 8 | 10 | 30 | 550 | -0,9 | 4,18 | 40 |
| 102 | 118 | 8 | 10 | 30 | 550 | -0,9 | 4,26 | 40 |
| 125 | 145 | 10 | 10 | 30 | 750 | -0,9 | 6,30 | 40 |
| 150 | 172 | 11 | 10 | 30 | 900 | -0,9 | 8,70 | 20 |
| 152 | 174 | 11 | 10 | 30 | 900 | -0,9 | 8,80 | 20 |
| 203 | 227 | 12 | 10 | 30 | 1400 | -0,9 | 13,70 | 12 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. inch |
Vacuum inHg |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 1/2 | 0,91 | 150 | 450 | 2,56 | -26,57 | 0,25 | 0,8 |
| 5/8 | 1,02 | 150 | 450 | 3,15 | -26,57 | 0,32 | 131,2 |
| 3/4 | 1,18 | 150 | 450 | 3,94 | -26,57 | 0,4 | 131,2 |
| 1 | 1,46 | 150 | 450 | 4,92 | -26,57 | 0,51 | 131,2 |
| 1 1/4 | 1,73 | 150 | 450 | 6,3 | -26,57 | 0,64 | 131,2 |
| 1 1/2 | 2,01 | 150 | 450 | 7,87 | -26,57 | 0,86 | 131,2 |
| 1 49/64 | 2,32 | 150 | 450 | 9,06 | -26,57 | 1,05 | 131,2 |
| 1 31/32 | 2,52 | 150 | 450 | 9,84 | -26,57 | 1,14 | 131,2 |
| 2 3/8 | 2,95 | 150 | 450 | 11,81 | -26,57 | 1,5 | 131,2 |
| 2 1/2 | 3,09 | 150 | 450 | 12,8 | -26,57 | 1,57 | 131,2 |
| 2 3/4 | 3,39 | 150 | 450 | 13,78 | -26,57 | 1,89 | 131,2 |
| 2 61/64 | 3,58 | 150 | 450 | 15,75 | -26,57 | 2,01 | 131,2 |
| 3 5/32 | 3,78 | 150 | 450 | 16,93 | -26,57 | 2,13 | 131,2 |
| 3 35/64 | 4,17 | 150 | 450 | 19,69 | -26,57 | 2,41 | 131,2 |
| 3 15/16 | 4,57 | 150 | 450 | 21,65 | -26,57 | 2,80 | 131,2 |
| 4 | 4,65 | 150 | 450 | 21,65 | -26,57 | 2,86 | 131,2 |
| 4 29/32 | 5,71 | 150 | 450 | 29,53 | -23,62 | 4,23 | 131,2 |
| 5 57/64 | 6,77 | 150 | 450 | 35,43 | -23,62 | 5,84 | 65,6 |
| 6 | 6,85 | 150 | 450 | 35,43 | -23,62 | 5,90 | 65,6 |
| 8 | 8,94 | 150 | 450 | 55,12 | -23,62 | 9,19 | 39,56 |
I dati indicati si riferiscono ad impieghi a temperatura ambiente (+20°C).Altre dimensioni disponibili su richiesta.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
Per la scelta dei raccordi da applicare sui nostri tubi valgono le raccomandazioni in accordo alla norma ISO 8331: "Tubi flessibili e tubi flessibili raccordati di gomma e di materiale plastico. Linee guida per la scelta, l'immagazzinamento, l'uso e la manutenzione."
