Industria chimica
MANICHEM/C-SD/UPE-MARBLE

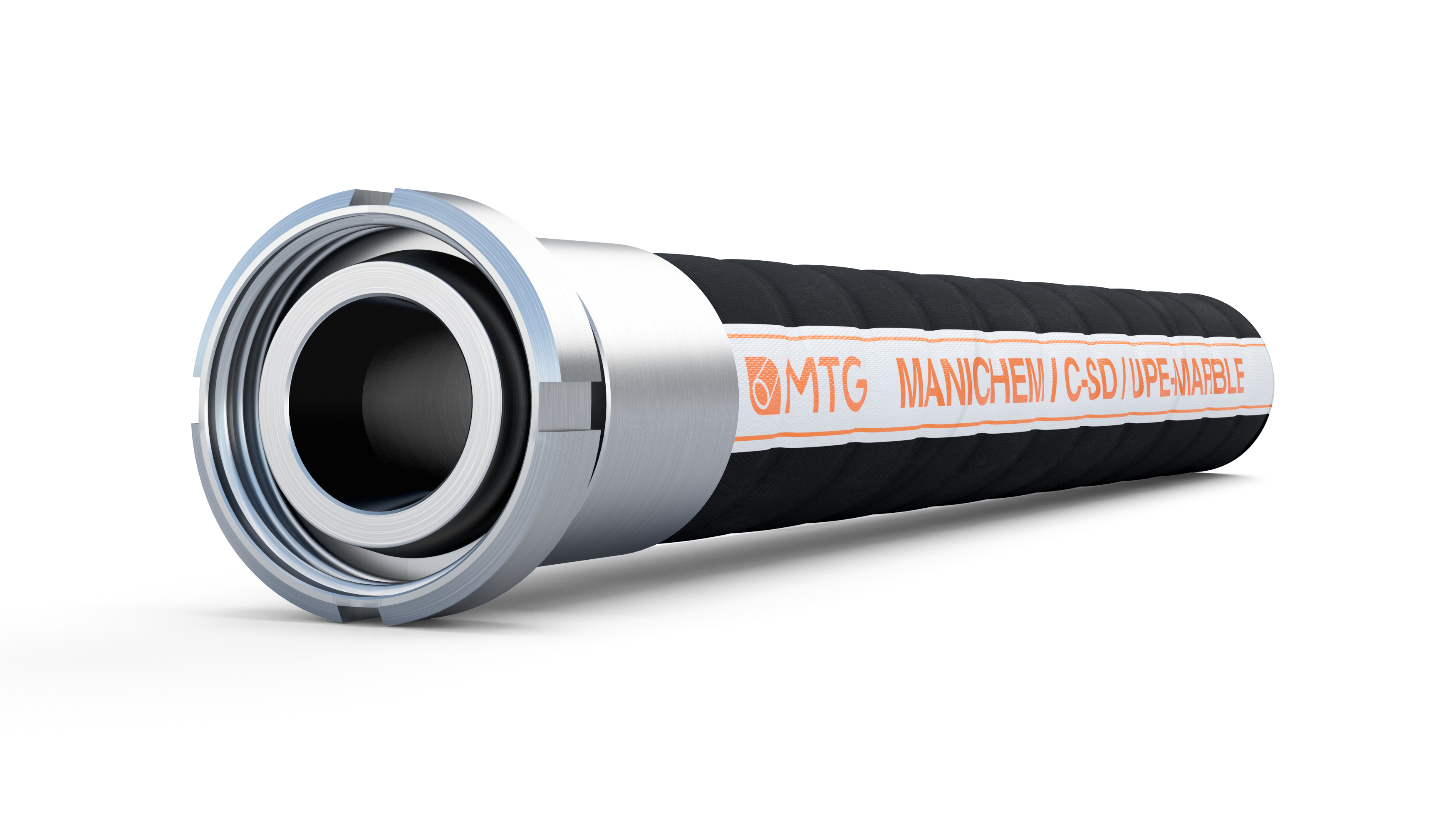

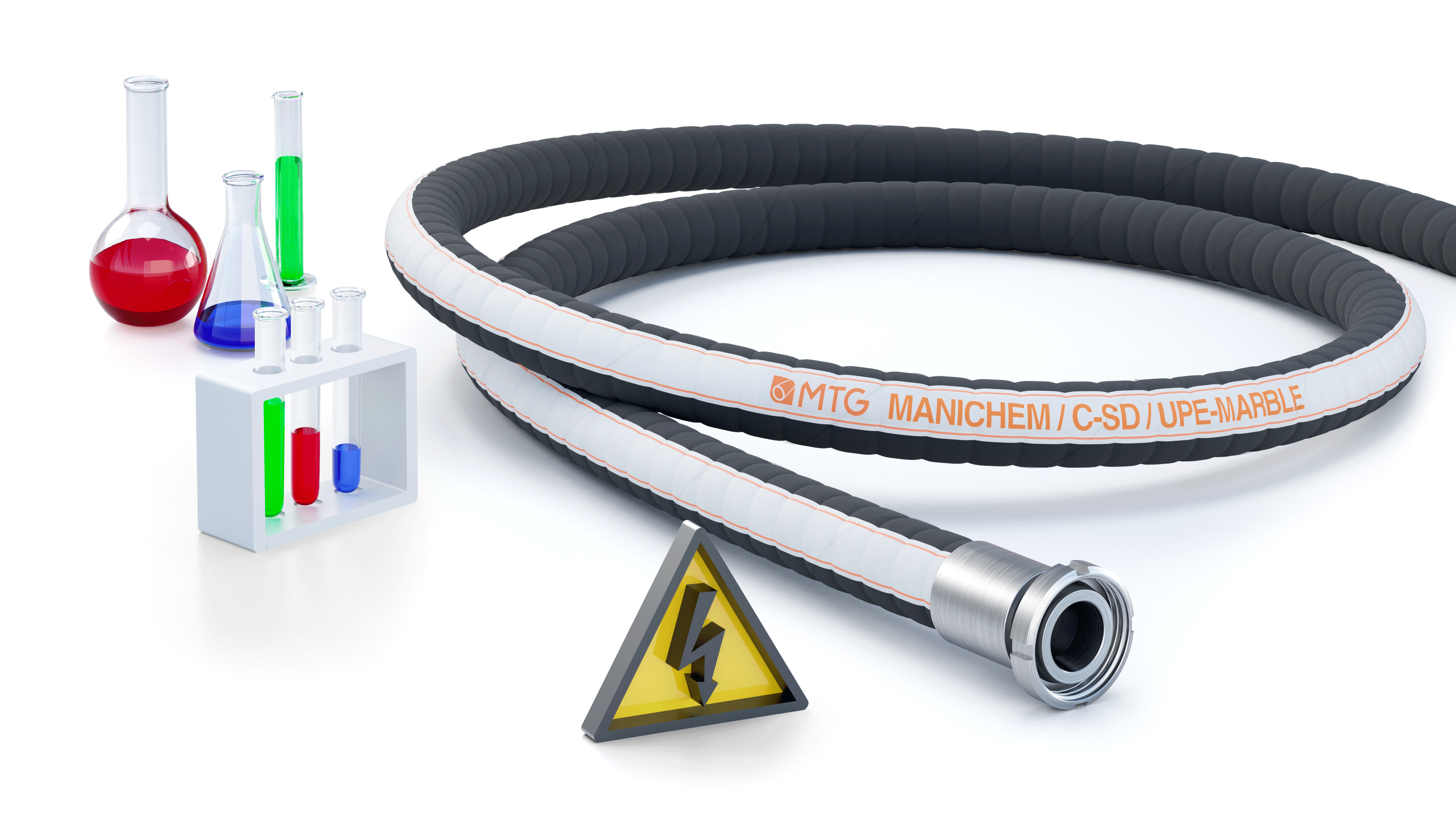

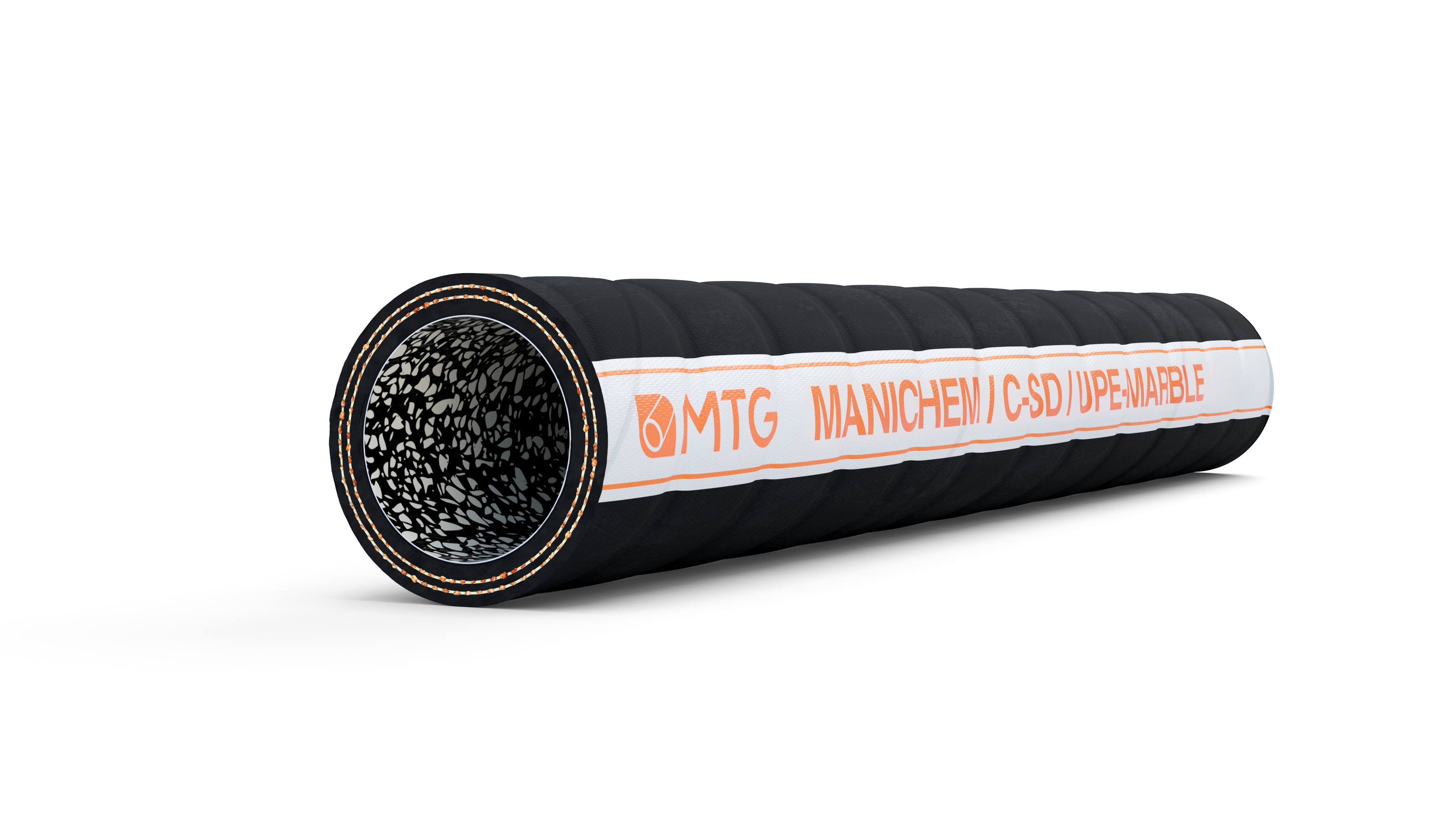

Tubo multiuso per mandata e aspirazione di una vasta gamma di prodotti chimici aggressivi.
Specificamente sviluppato per garantire la dissipazione delle correnti elettrostatiche non solo superficialmente, ma anche attraverso parete (Resistenza elettrica: R<10^9 Ω).
Esecuzione secondo la norma EN 12115:2011.
Maggiori dettagliCostruzione

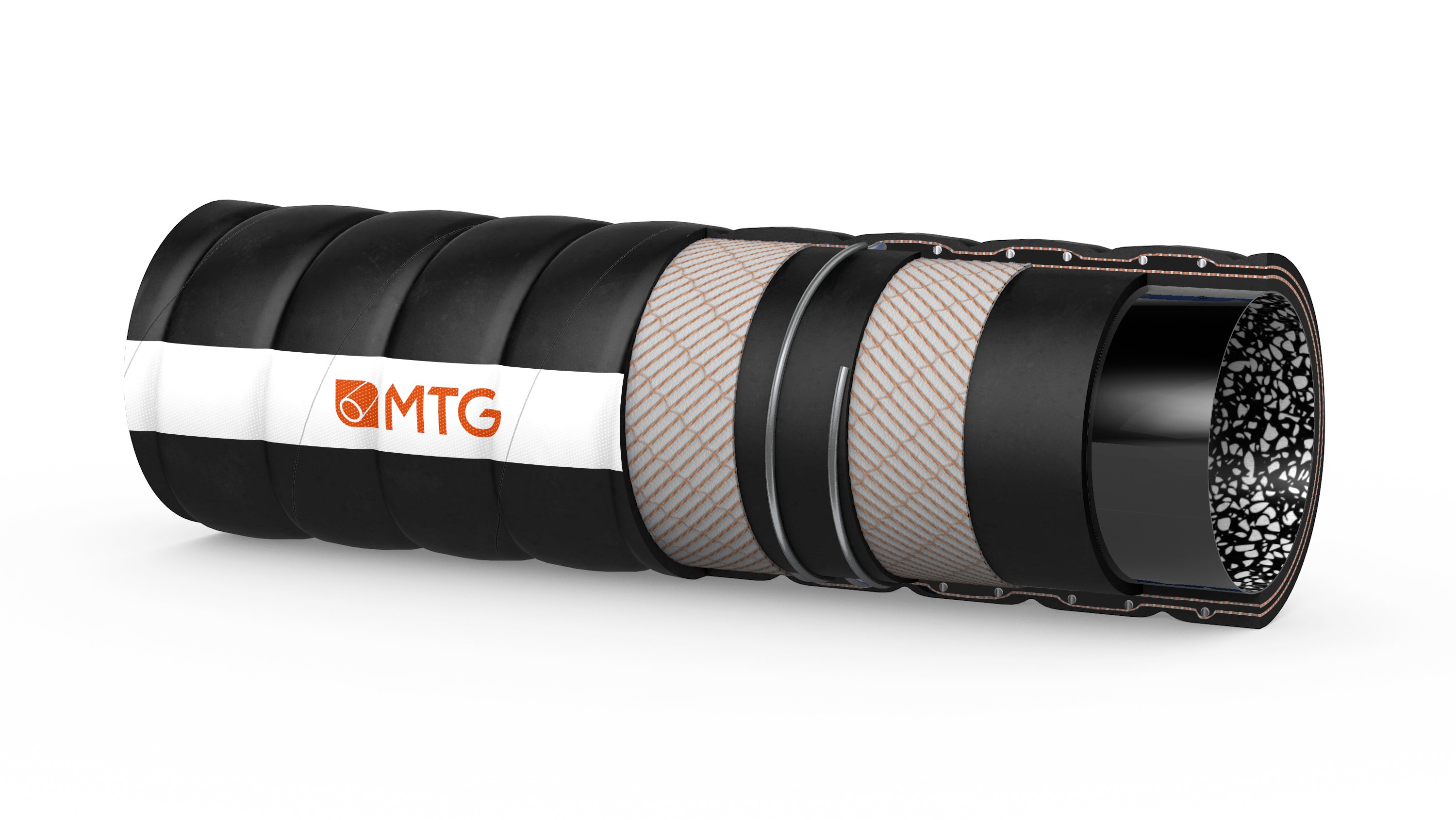

SOTTOSTRATO
- UPE (Polietilene ad altissimo peso molecolare), antistatico (R<10^6 Ω), di colore bianco/nero, liscio.
- Conformità: Standard FDA, Regolamento EU n. 10/2011.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
- Spirali in acciaio incorporate.
- Cavetti di rame su richiesta.
COPERTURA
- Gomma EPDM nera, antistatica (R<10^6 Ω), resistente all’abrasione, all’ozono e agli agenti atmosferici, ad ampia ondulazione, impronta tela
Fattore di sicurezza
≥ 4 volte la pressione di esercizio.
Temperature
- Come da norma EN 12115: 2011.
- Resistenza al vapore fino a +130°C per un tempo massimo di 30 minuti.
Note
L’ampia ondulazione della superficie esterna permette una raccordatura più agevole ed efficace, evitando l’applicazione dei manicotti.
PROPRIETA' ELETTRICHE
- Resistenza elettrica attraverso parete: R < 10^9 Ω.
- Simbolo di identificazione:
- Ω/T per versione senza cavetti di rame inseriti;
- M/T per versione con cavetti di rame inseriti.
Marcatura
Tolleranze dimensionali
TOLLERANZE DIMENSIONALI: Diametro interno: EN 12115 - Diametro esterno: EN 12115 - Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 19 | 31 | 6.0 | 10 | 40 | 125 | -0.90 | 0.65 | 40 |
| 25 | 37 | 6.0 | 10 | 40 | 150 | -0.90 | 0.80 | 40 |
| 32 | 44 | 6.0 | 10 | 40 | 175 | -0.90 | 0.95 | 40 |
| 38 | 51 | 6.5 | 10 | 40 | 225 | -0.90 | 1.20 | 40 |
| 50 | 66 | 8.0 | 10 | 40 | 275 | -0.90 | 1.90 | 40 |
| 63.5 | 79.5 | 8.0 | 10 | 40 | 300 | -0.90 | 2.60 | 40 |
| 75 | 91 | 8.0 | 10 | 40 | 350 | -0.80 | 3.00 | 40 |
| 100 | 116 | 8.0 | 10 | 40 | 450 | -0.80 | 4.10 | 40 |
Resistenze chimiche secondo la tabella resistenze MTG. I dati indicati si riferiscono ad impieghi a temperatura ambiente (+20°C).
Altre dimensioni disponibili su richiesta.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa
