Industria chimica
MANIPHARM/C-SD/UPE
Tubo versatile e polivalente per mandata ed aspirazione di una vasta gamma di prodotti chimici ed alimentari.
Esecuzione secondo la norma EN 12115:2011.
Maggiori dettagliPrincipali benefici
Struttura flessibile e leggera progettata per applicazioni che richiedono raggi di curvatura ridotti e particolare maneggevolezza.
Costruzione
SOTTOSTRATO
- UPE (Polietilene ad altissimo peso molecolare), colore chiaro, con banda elicoidale in UPE nero antistatico (R ≤ 10^6 Ω), liscio.
- Conformità: BfR, Normativa FDA, D.M. 21.03.73 e successive modifiche, Regolamento EU n. 10/2011.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
- Spirale in acciaio incorporata.
- Cavetti di rame su richiesta.
COPERTURA
- Gomma EPDM nera (cod. 104N), antistatica (R<10^6 Ω), resistente all’abrasione, all’ozono e agli agenti atmosferici, ondulata, impronta tela.
Fattore di sicurezza
≥ 4 volte la pressione di esercizio.
Temperature
- Da -35°C a +100°C.
- Resistenza al vapore fino a +130°C per un tempo massimo di 30 minuti.
PROPRIETA' ELETTRICHE
- Resistenza elettrica attraverso parete: R < 10^9 Ω.
- Simbolo di identificazione:
- Ω/T per versione senza cavetti di rame inseriti;
- M/T per versione con cavetti di rame inseriti.
Marcatura
Tolleranze dimensionali
TOLLERANZE DIMENSIONALI: Diametro interno: EN 12115 - Diametro esterno: EN 12115 - Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 19 | 31 | 6.0 | 10 | 40 | 125 | -0.90 | 0.65 | 40 |
| 25 | 37 | 6.0 | 10 | 40 | 150 | -0.90 | 0.80 | 40 |
| 32 | 44 | 6.0 | 10 | 40 | 175 | -0.90 | 1.10 | 40 |
| 38 | 51 | 6.5 | 10 | 40 | 225 | -0.90 | 1.20 | 40 |
| 50 | 66 | 8.0 | 10 | 40 | 275 | -0.90 | 1.90 | 40 |
| 63.5 | 79.5 | 8.0 | 10 | 40 | 300 | -0.90 | 2.30 | 40 |
| 75 | 91 | 8.0 | 10 | 40 | 350 | -0.80 | 2.80 | 40 |
| 100 | 118 | 9.0 | 10 | 40 | 450 | -0.80 | 4.50 | 40 |
Resistenze chimiche secondo la tabella resistenze MTG. I dati indicati si riferiscono ad impieghi a temperatura ambiente (+20°C). Altre dimensioni disponibili su richiesta.

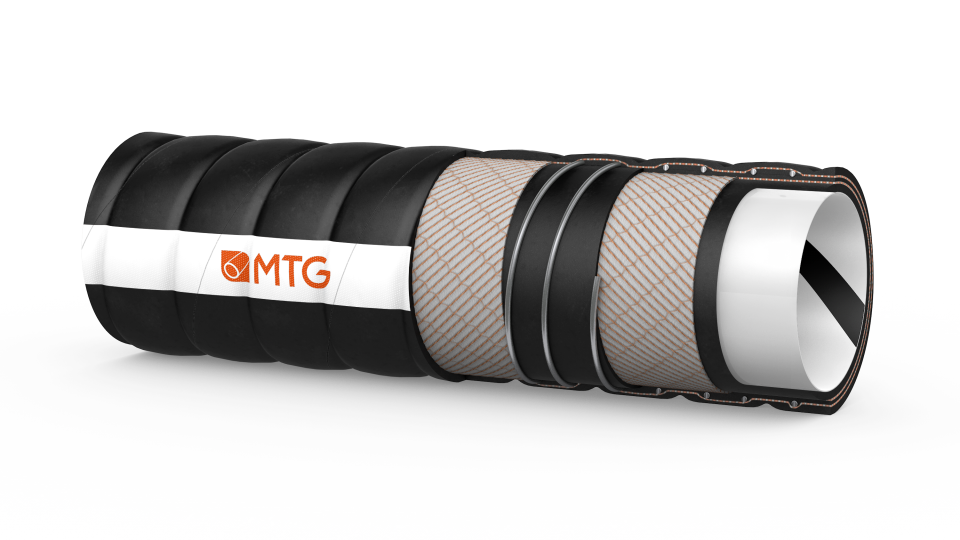

La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa
