Industria chimica

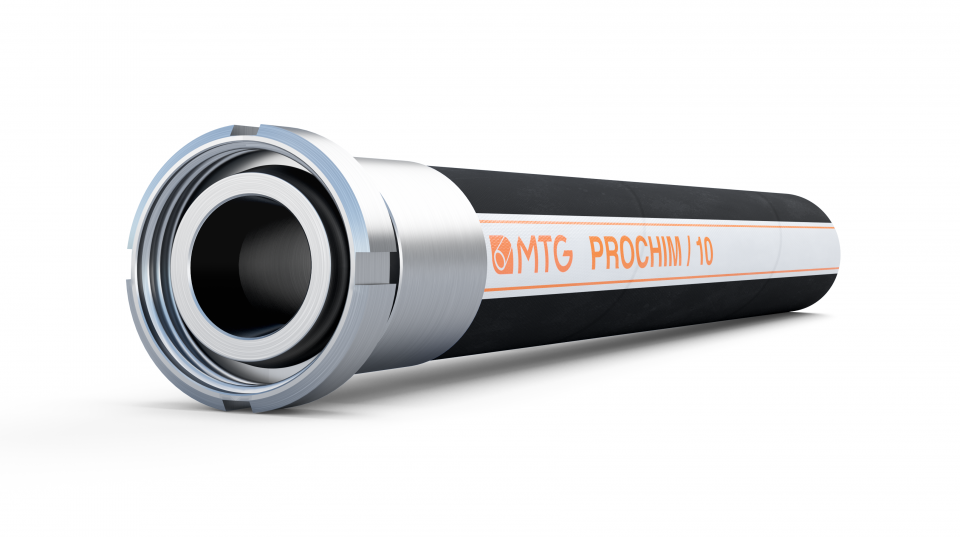

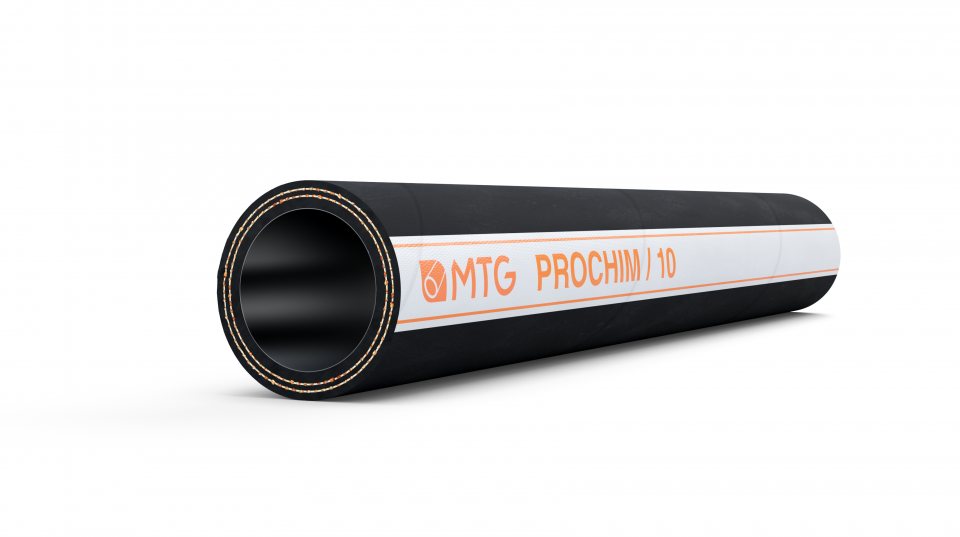

PROCHIM/10
Tubo multiuso per mandata di una vasta gamma di prodotti chimici aggressivi.

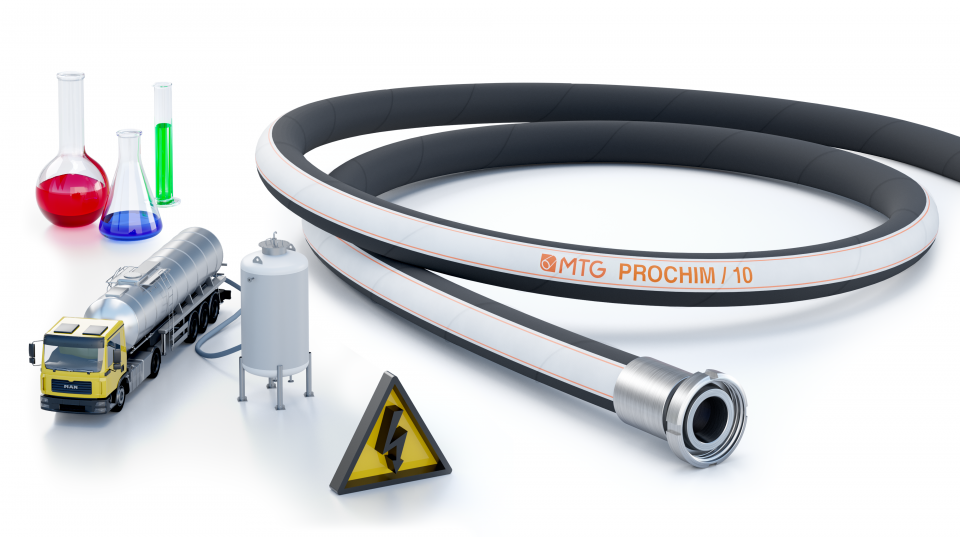

PROCHIM viene normalmente installato su autocisterne e piattaforme di scarico, raccomandato per applicazioni in laboratori chimici e industrie chimiche.
Maggiori dettagliCostruzione

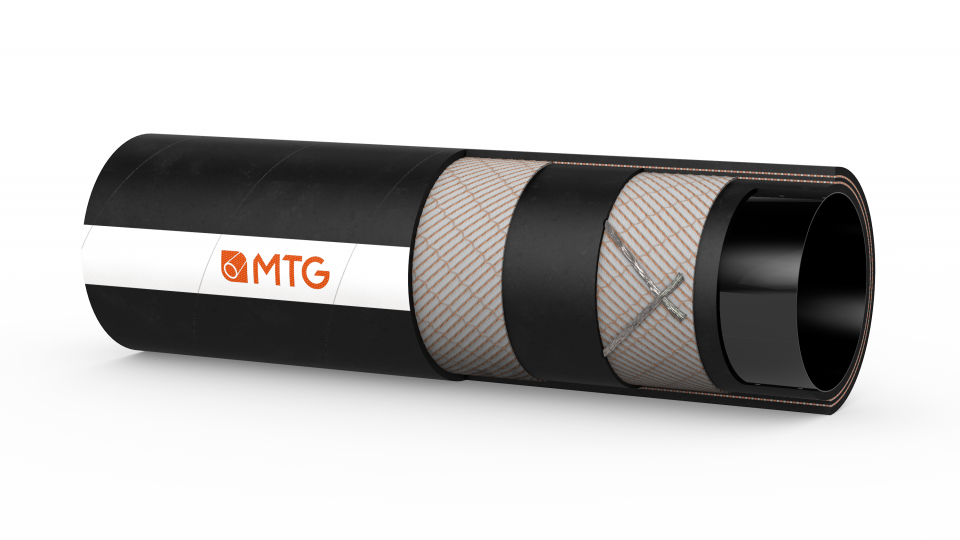

SOTTOSTRATO
- UPE (UHMWPE – Polietilene ad altissimo peso molecolare). Neutro, liscio.
- Resistenza: secondo la Tabella delle Resistenze Chimiche MTG.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
- Cavetti di rame inseriti.
COPERTURA
- Gomma EPDM nera, antistatica (R < 10^6 Ω), resistente all’abrasione, all’invecchiamento e agli agenti atmosferici, liscia, impronta tela.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio.
Temperature
- Da -35°C a +100°C.
- Resistenza al vapore fino a +130°C per un tempo massimo di 30 minuti.
Note
- Disponibile versione con spirale metallica per utilizzo in aspirazione e mandata, omologata dall’Istituto Ineris per utilizzo in zone Atex: PROCHIM/SPL/10.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 10 | 19 | 4,5 | 10 | 30 | 60 | -0,6 | 0,24 | 40 |
| 13 | 22 | 4,5 | 10 | 30 | 80 | -0,6 | 0,29 | 40 |
| 16 | 25 | 4,5 | 10 | 30 | 100 | -0,5 | 0,34 | 40 |
| 19 | 30 | 5,5 | 10 | 30 | 120 | -0,5 | 0,49 | 40 |
| 25 | 37 | 6 | 10 | 30 | 150 | -0,5 | 0,66 | 40 |
| 30 | 42 | 6 | 10 | 30 | 200 | -0,4 | 0,77 | 40 |
| 32 | 44 | 6 | 10 | 30 | 200 | -0,3 | 0,81 | 40 |
| 35 | 48 | 6,5 | 10 | 30 | 240 | -0,3 | 0,98 | 40 |
| 38 | 52 | 7 | 10 | 30 | 240 | -0,3 | 1,05 | 40 |
| 40 | 54 | 7 | 10 | 30 | 240 | -0,3 | 1,1 | 40 |
| 45 | 59 | 7 | 10 | 30 | 280 | -0,2 | 1,21 | 40 |
| 50 | 65 | 7,5 | 10 | 30 | 300 | -0,2 | 1,47 | 40 |
| 60 | 76 | 8 | 10 | 30 | 360 | --- | 1,84 | 40 |
| 63,5 | 79,5 | 8 | 10 | 30 | 390* | --- | 1,93 | 40 |
| 75 | 91 | 8 | 10 | 30 | 450* | --- | 2,20 | 40 |
| 80 | 96 | 8 | 10 | 30 | 480* | --- | 2,30 | 40 |
| 90 | 106 | 8 | 10 | 30 | 540* | --- | 2,60 | 40 |
| 100 | 116 | 8 | 10 | 30 | 600* | --- | 2,82 | 40 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. inch |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 3/8 | 0,75 | 150 | 435 | 2,36 | -17,71 | 0,16 | 131,2 |
| 1/2 | 0,87 | 150 | 435 | 3,15 | -17,71 | 0,19 | 131,2 |
| 5/8 | 0,99 | 150 | 435 | 3,94 | -14,76 | 0,23 | 131,2 |
| 3/4 | 1,18 | 150 | 435 | 4,72 | -14,76 | 0,33 | 131,2 |
| 1 | 1,46 | 150 | 435 | 5,91 | -14,76 | 0,44 | 131,2 |
| 1 11/64 | 1,65 | 150 | 435 | 7,87 | -11,81 | 0,52 | 131,2 |
| 1 1/4 | 1,73 | 150 | 435 | 7,87 | -8,85 | 0,54 | 131,2 |
| 1 3/8 | 1,89 | 150 | 435 | 9,45 | -8,85 | 0,66 | 131,2 |
| 1 1/4 | 2,05 | 150 | 435 | 9,45 | -8,85 | 0,7 | 131,2 |
| 1 37/64 | 2,13 | 150 | 435 | 9,45 | -8,85 | 0,74 | 131,2 |
| 1 49/64 | 2,32 | 150 | 435 | 11,02 | -5,9 | 0,81 | 131,2 |
| 1 31/32 | 2,56 | 150 | 435 | 11,81 | -5,9 | 0,99 | 131,2 |
| 2 3/8 | 2,99 | 150 | 435 | 14,17 | --- | 1,23 | 131,2 |
| 2 1/2 | 3,13 | 150 | 435 | 15,35* | --- | 1,29 | 131,2 |
| 2 61/64 | 3,58 | 150 | 435 | 17,72* | --- | 1,48 | 131,2 |
| 3 5/32 | 3,78 | 150 | 435 | 18,89* | --- | 1,54 | 131,2 |
| 3 35/64 | 4,17 | 150 | 435 | 21,26* | --- | 1,74 | 131,2 |
| 3 15//16 | 4,57 | 150 | 435 | 23,62* | --- | 1,89 | 131,2 |
(*) Raggio di curvatura ottenibile ad una pressione ≥ 1 bar.
I dati indicati si riferiscono ad impieghi a temperatura ambiente (+20°C). Altre dimensioni disponibili su richiesta.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
