Industria chimica

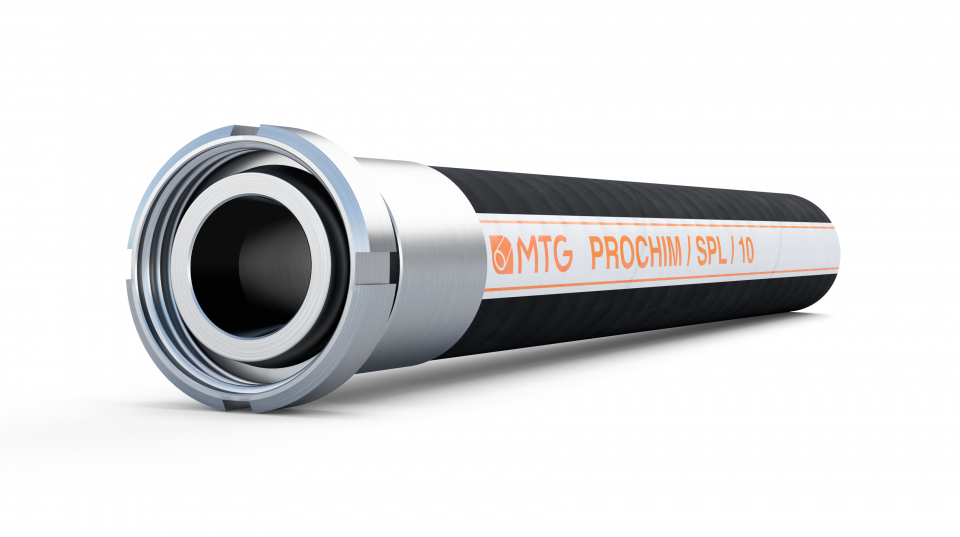

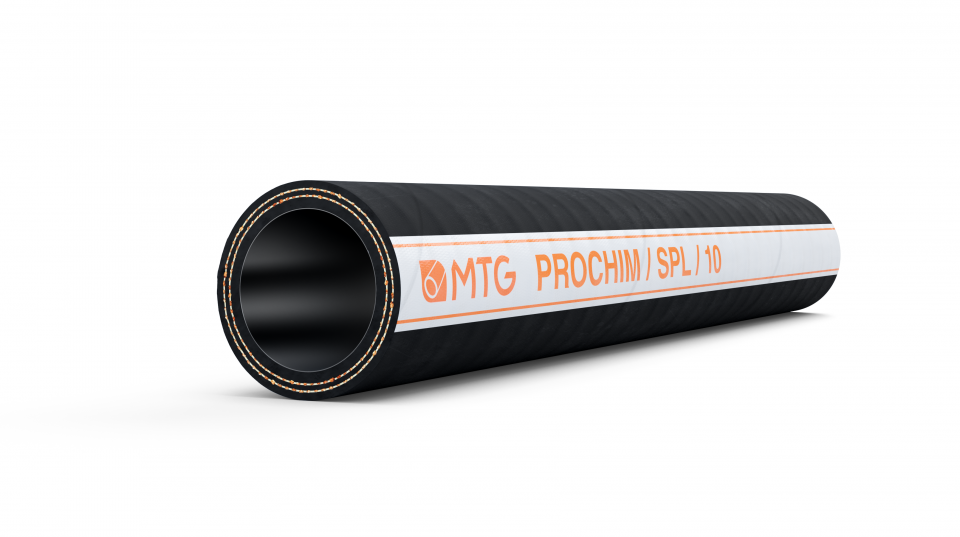

PROCHIM/SPL/10
Tubo multiuso per mandata e aspirazione di una vasta gamma di prodotti chimici aggressivi.

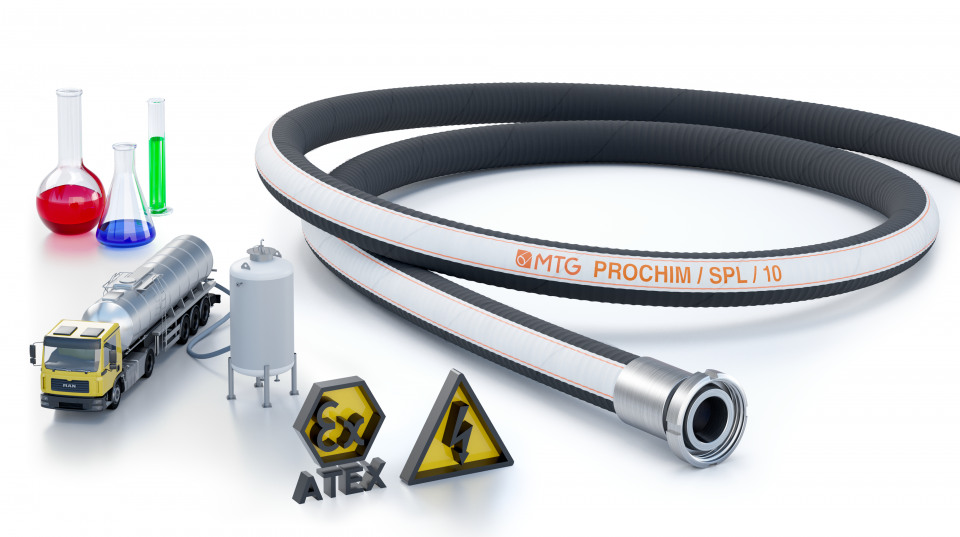

PROCHIM/SPL/10 viene normalmente installato su autocisterne e piattaforme di scarico, raccomandato per applicazioni in laboratori chimici e industrie chimiche.
Tubo omologato dall’Istituto Ineris per utilizzo in zone Atex. Attestato INERIS-16-AM-340.

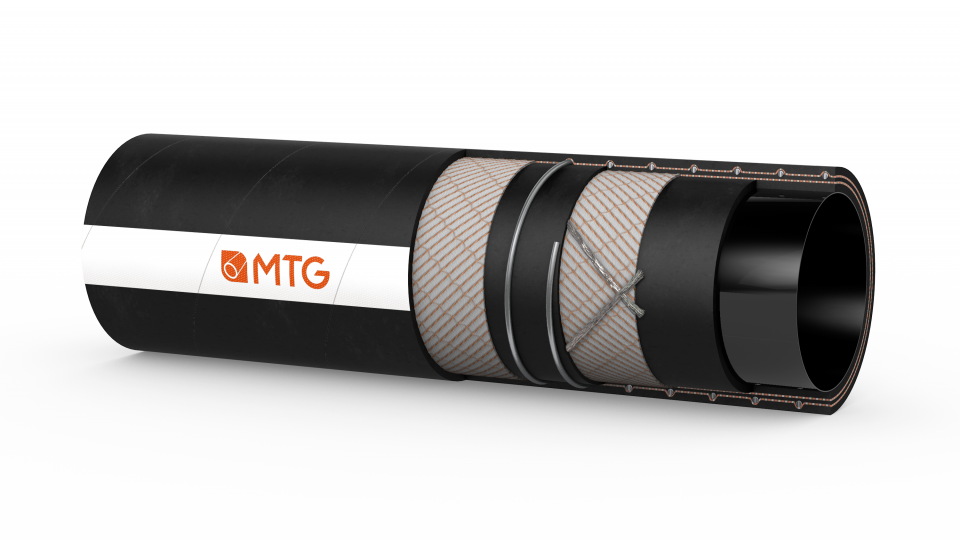

Maggiori dettagliCostruzione
SOTTOSTRATO
- UPE (UHMWPE – Polietilene ad altissimo peso molecolare). Neutro, liscio.
- Resistenza: secondo la Tabella delle Resistenze Chimiche MTG.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
- Spirale in acciaio incorporata.
- Cavetti di rame inseriti.
COPERTURA
- Gomma EPDM nera, antistatica (R< 10^6 Ω), resistente all’abrasione, all’invecchiamento e agli agenti atmosferici, liscia, impronta tela.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio.
Temperature
- Da -35°C a +100°C.
- Resistenza al vapore fino a +130°C per un tempo massimo di 30 minuti.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: DIN 7715 T4 S2 – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 13 | 24 | 5,5 | 10 | 30 | 60 | -0,9 | 0,41 | 40 |
| 16 | 27 | 5,5 | 10 | 30 | 80 | -0,9 | 0,51 | 40 |
| 19 | 31 | 6 | 10 | 30 | 100 | -0,9 | 0,63 | 40 |
| 25 | 37 | 6 | 10 | 30 | 125 | -0,9 | 0,77 | 40 |
| 32 | 44 | 6 | 10 | 30 | 180 | -0,9 | 0,94 | 40 |
| 38 | 51 | 6,5 | 10 | 30 | 225 | -0,9 | 1,3 | 40 |
| 40 | 54 | 7 | 10 | 30 | 225 | -0,9 | 1,42 | 40 |
| 50 | 65 | 7,5 | 10 | 30 | 275 | -0,9 | 1,82 | 40 |
| 60 | 75 | 7,5 | 10 | 30 | 300 | -0,9 | 2,25 | 40 |
| 63,5 | 78,5 | 7,5 | 10 | 30 | 320 | -0,9 | 2,35 | 40 |
| 70 | 86 | 8 | 10 | 30 | 350 | -0,9 | 2,8 | 40 |
| 75 | 91 | 8 | 10 | 30 | 380 | -0,9 | 3 | 40 |
| 80 | 96 | 8 | 10 | 30 | 400 | -0,9 | 3,18 | 40 |
| 90 | 108 | 9 | 10 | 30 | 480 | -0,9 | 4,3 | 40 |
| 100 | 118 | 9 | 10 | 30 | 500 | -0,9 | 4,88 | 40 |
| 102 | 120 | 9 | 10 | 30 | 500 | -0,9 | 4,98 | 40 |
| 125 | 147 | 11 | 10 | 30 | 100 | -0,8 | 7,20 | 20 |
| 150 | 174 | 12 | 10 | 30 | 1200 | -0,8 | 8,60 | 20 |
| 152 | 176 | 12 | 10 | 30 | 1200 | -0,8 | 8,75 | 20 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. inch |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|
| 1/2 | 0,94 | 150 | 450 | 2,36 | -26,57 | 0,28 | 131,2 |
| 5/8 | 1,06 | 150 | 450 | 3,15 | -26,57 | 0,34 | 131,2 |
| 3/4 | 1,22 | 150 | 450 | 3,94 | -26,57 | 0,42 | 131,2 |
| 1 | 1,46 | 150 | 450 | 4,92 | -26,57 | 0,52 | 131,2 |
| 1 1/4 | 1,73 | 150 | 450 | 7,09 | -26,57 | 0,63 | 131,2 |
| 1 1/2 | 2,01 | 150 | 450 | 8,86 | -26,57 | 0,87 | 131,2 |
| 1 37/64 | 2,13 | 150 | 450 | 8,86 | -26,57 | 0,95 | 131,2 |
| 1 31/32 | 2,56 | 150 | 450 | 10,83 | -26,57 | 1,22 | 131,2 |
| 2 3/8 | 2,95 | 150 | 450 | 11,81 | -26,57 | 1,51 | 131,2 |
| 2 1/2 | 3,09 | 150 | 450 | 12,6 | -26,57 | 1,58 | 131,2 |
| 2 3/4 | 3,39 | 150 | 450 | 13,78 | -26,57 | 1,88 | 131,2 |
| 2 61/64 | 3,58 | 150 | 450 | 14,96 | -26,57 | 2,01 | 131,2 |
| 3 5/32 | 3,78 | 150 | 450 | 15,75 | -26,57 | 2,13 | 131,2 |
| 3 35/64 | 4,25 | 150 | 450 | 18,9 | -26,57 | 2,88 | 131,2 |
| 3 15/16 | 4,65 | 150 | 450 | 19,69 | -26,57 | 3,27 | 131,2 |
| 4 | 4,72 | 150 | 450 | 19,69 | -26,57 | 3,34 | 131,2 |
| 4 29/32 | 5,79 | 150 | 450 | 19,69 | -26,57 | 4,83 | 131,2 |
| 5 57/64 | 6,85 | 150 | 450 | 39,37 | -26,57 | 5,77 | 131,2 |
| 6 | 6,93 | 150 | 450 | 47,24 | -26,57 | 5,87 | 131,2 |
I dati indicati si riferiscono ad impieghi a temperatura ambiente (+20°C).
Altre dimensioni disponibili su richiesta.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
