MTG DYNAMIC® SAFE-TECH PREMIUM
Tubo universale “Full Ohm” ad elevata flessibilità, specifico per zone di lavoro che richiedono il massimo grado di sicurezza.
MTG DYNAMIC® SAFE-TECH PREMIUM è la soluzione tecnica ideale per il trasporto di sostanze cosmetiche, farmaceutiche e chimiche altamente infiammabili.
Esecuzione secondo la normativa EN 12115: 2021.
Specificamente sviluppato per garantire la dissipazione delle correnti elettrostatiche non solo superficialmente (sottostrato e copertura R< 10^6 Ω), ma anche attraverso parete (R<10^9 Ω).
Maggiori dettagliPrincipali benefici
- Il sottostrato in materiale fluorurato del MTG Dynamic® SAFE-TECH Premium assicura massima resistenza chimica e di temperatura, ottima impermeabilità e totale assenza di cessioni al fluido convogliato.
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
- Sottostrato non plastificato.

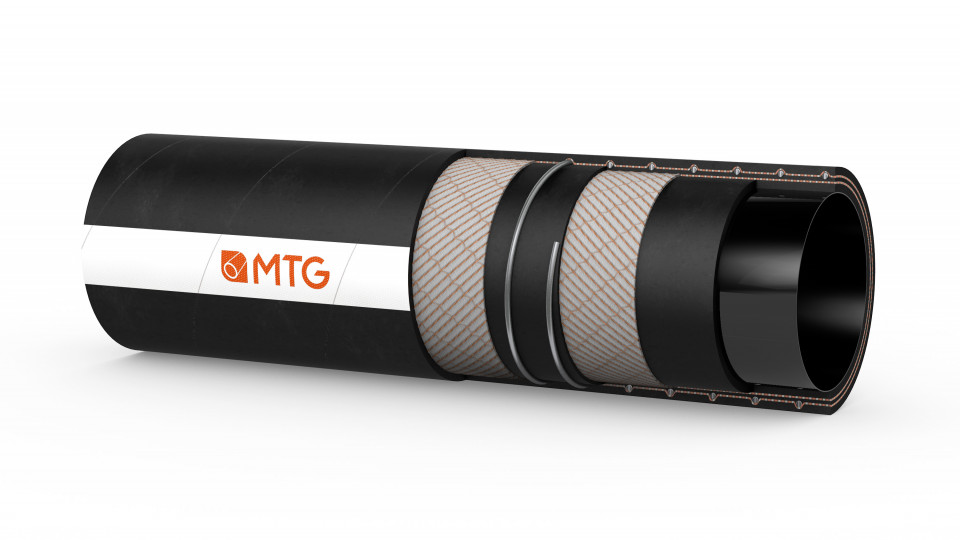

Costruzione
SOTTOSTRATO
- PFA (Perfluoroalcossi), completamente fluorurato, di colore nero, antistatico (R< 10^6 Ω), brevettato, liscio, speculare.
- Conformità: USP Class VI, FDA Standards, Regolamento EU n. 10/2011, ISO 10993-4, -10, -11, non citotossico secondo ISO 10993-Part 5.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
- Spirale in acciaio incorporata.
- Cavetti di rame su richiesta.
COPERTURA
- Gomma sintetica, colore nero, resistente all’abrasione e all’invecchiamento, antistatica (R< 10^6 Ω), liscia, impronta tela.
Fattore di sicurezza
- ≥ 4 volte la pressione di esercizio.
Temperature
- Come da norma EN 12115: 2021.
- Disinfezioni con vapore con punte a +164°C per un massimo di 20 min.
Note
- Si raccomanda di attenersi alle indicazioni riportate nel “Manuale di uso e manutenzione dei tubi in PFA/MFA” di MTG.
- Non autoclavabile.
Proprietà elettriche
- Resistenza elettrica attraverso parete: R < 10^9 Ω.
- Simbolo di identificazione:
– Ω/T per versione senza cavetti di rame inseriti;
– M/T per versione con cavetti di rame inseriti.
Marcatura
Tolleranze dimensionali
Diametro interno: EN 12115 - Spessore parete: EN 12115 - Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 19 | 31 | 6 | 10 | 40 | 188 | -0,9 | 0,67 | 30 |
| 25 | 37 | 6 | 10 | 40 | 225 | -0,9 | 0,88 | 30 |
| 32 | 45 | 6,5 | 10 | 40 | 262 | -0,9 | 1,16 | 30 |
| 38 | 51 | 6,5 | 10 | 40 | 338 | -0,9 | 1,43 | 30 |
| 51 | 65,5 | 7,25 | 10 | 40 | 412 | -0,9 | 1,95 | 30 |
| 63,5 | 79,5 | 8 | 10 | 40 | 450 | -0,9 | 2,75 | 20 |
| 76 | 92 | 8 | 10 | 40 | 525 | -0,9 | 3,2 | 20 |
| 100 | 117 | 8,5 | 10 | 40 | 700 | -0.9 | 4,6 | 20 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio Psi |
Pressione di scoppio Psi |
Raggio curvatura min. inch |
Vacuum inHg |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 3/4 | 1,22 | 150 | 600 | 7,4 | -26,57 | 0,45 | 98,4 |
| 1 | 1,46 | 150 | 600 | 8,86 | -26,57 | 0,59 | 98,4 |
| 1 1/4 | 1,77 | 150 | 600 | 10,31 | -26,57 | 0,78 | 98,4 |
| 1 1/2 | 2,01 | 150 | 600 | 13,31 | -26,57 | 0,96 | 98,4 |
| 2 | 2,58 | 150 | 600 | 16,22 | -26,57 | 1,31 | 98,4 |
| 2 1/2 | 3,13 | 150 | 600 | 17,72 | -26,57 | 1,84 | 65,6 |
| 3 | 3,62 | 150 | 600 | 20,67 | -26,57 | 2,15 | 65,6 |
| 3 15/16 | 4,61 | 150 | 600 | 27,56 | -26,57 | 3,09 | 65,6 |
(*) Per applicazioni in condizioni di impiego dinamico consultare l’Ufficio Tecnico MTG.
I dati tecnici sopra menzionati si riferiscono ad applicazione a temperatura ambiente (+20°C).
Per altri diametri e colori disponibili consultare i nostri Uffici Vendite.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
Per la scelta dei raccordi da applicare sui nostri tubi valgono le raccomandazioni in accordo alla norma ISO 8331: "Tubi flessibili e tubi flessibili raccordati di gomma e di materiale plastico. Linee guida per la scelta, l'immagazzinamento, l'uso e la manutenzione."
