Industria farmaceutica
MTG-CLEARSIL/PFA-Antistatic
Tubo in silicone per aspirazione e mandata di prodotti alimentari e cosmetici, fluidi con contenuto di alcool fino al 100%.
Versione rinforzata adatta ad applicazioni in processi che richiedano raggi di curvatura ridotti ed elevata resistenza all’aspirazione.
Normalmente impiegato nelle industrie alimentari e cosmetiche.
Tubo idoneo a lavorare in ambienti esplosivi (ATEX).
Maggiori dettagliPrincipali benefici
- Tubo idoneo per utilizzo in zone ATEX 0, 1 ,2 e 20, 21, 22.
- Tubo in silicone catalizzato al platino.
- Tubo privo di qualsiasi additivo o componente chimico potenzialmente pericoloso.
- Dalla materia prima al prodotto confezionato, il tubo viene prodotto in camera bianca classe 8, certificata In Operation secondo la norma ISO 14644-1. MTG garantisce piena tracciabilità del processo produttivo.
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati, nitrosammine e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).

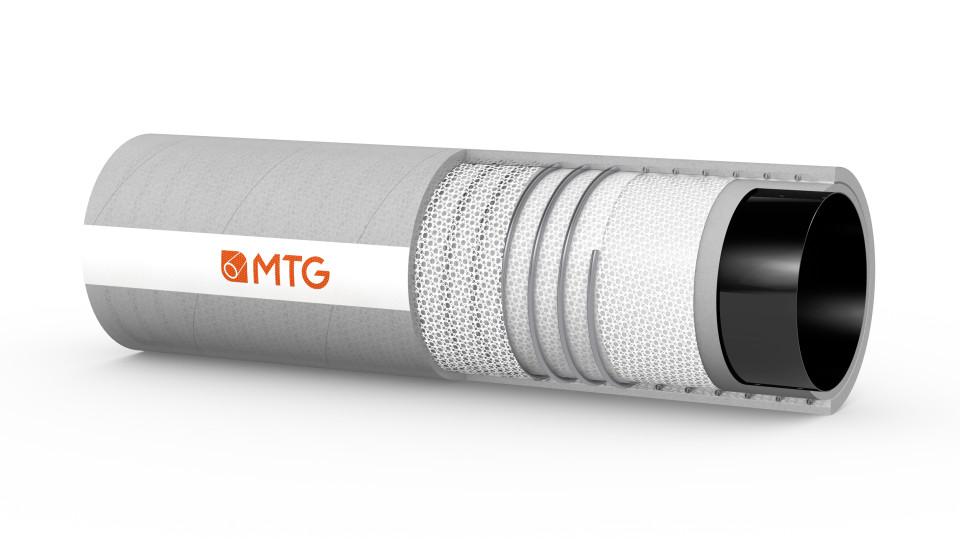

Costruzione
SOTTOSTRATO
- PFA (Perfluoroalcossi), completamente fluorurato, colore nero, antistatico (R<10^6Ω), brevettato, liscio, speculare.
- Conformità a USP Classe VI, FDA Cfr 21 item 177.1550, EU 10/2011, Regolamento CE 1935/2004 e Regolamento CE 2023/2006.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
- Spirale incorporata in acciaio inox.
COPERTURA
- Gomma silicone grigio (cod. 3362PTGR), antistatico (R<10^8 Ohm), grado alimentare, inodore, insapore, liscio con finitura lucida.
- Facilmente lavabile con qualsiasi detergente non aggressivo.
- Conformità a Regolamento CE 1935/2004 e 2023/2006, DM 21/03/1973; Arrete de 25/11/1992; Bfr XV section III e XXI, FDA cfr 21 parts 170 to 199 item 177.2600, EU 10/2011.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio
Temperature
- Da -60°C fino a +150°C, in funzione ai liquidi convogliati.
Note
- Tubo omologato dall’Istituto Ineris per utilizzo in zone Atex: attestato nr. INERIS-IDE 208760-2739065
PROPRIETA’ ELETTRICHE
- Resistenza elettrica attraverso parete: R < 10^9 Ω
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307- Spessore parete: ± 0.8 mm - Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. STATICO mm |
Raggio curvatura min. DINAMICO mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 23 | 5 | 10 | 30 | 45 | 60 | -0,9 | 0,38 | 20 |
| 16 | 28 | 6 | 10 | 30 | 55 | 75 | -0,9 | 0,51 | 20 |
| 19 | 31 | 6 | 10 | 30 | 65 | 90 | -0,9 | 0,57 | 30 |
| 25 | 37 | 6 | 10 | 30 | 85 | 140 | -0,9 | 0,8 | 30 |
| 32 | 44 | 6 | 10 | 30 | 120 | 200 | -0,9 | 1 | 30 |
| 38 | 51 | 6,5 | 10 | 30 | 140 | 250 | -0,9 | 1,35 | 30 |
| 51 | 67 | 8 | 10 | 30 | 180 | 300 | -0,9 | 1,86 | 30 |
| 63,5 | 79,5 | 8 | 8 | 24 | 320 | 380 | -0,9 | 2,69 | 20 |
| 76 | 92 | 8 | 6 | 18 | 380 | 460 | -0,9 | 3,18 | 20 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. STATICO inch |
Raggio curvatura min. DINAMICO inch |
Vacuum inHg |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|---|
| 0,51 | 0,91 | 147 | 441 | 1,77 | 2,36 | -27,57 | 0,26 | 65,6 |
| 0,63 | 1,1 | 147 | 441 | 2,17 | 2,95 | -27,57 | 0,34 | 65,6 |
| 0,75 | 1,22 | 147 | 441 | 2,56 | 3,54 | -27,57 | 0,38 | 98,4 |
| 0,98 | 1,46 | 147 | 441 | 3,35 | 5,51 | -27,57 | 0,54 | 98,4 |
| 1,26 | 1,73 | 147 | 441 | 4,72 | 7,87 | -27,57 | 0,67 | 98,4 |
| 1,5 | 2,01 | 147 | 441 | 5,51 | 9,84 | -27,57 | 0,91 | 98,4 |
| 2,01 | 2,64 | 147 | 441 | 7,09 | 11,81 | -27,57 | 1,25 | 98,4 |
| 2,5 | 3,13 | 118 | 353 | 12,6 | 14,96 | -27,57 | 1,81 | 65,6 |
| 2,99 | 3,62 | 88 | 265 | 14,96 | 18,11 | -27,57 | 2,14 | 65,6 |
Altri diametri e colori di copertura disponibili su richiesta. Contattare i nostri Uffici Vendite.
I dati sopra menzionati si riferiscono ad impieghi a temperatura ambiente (+20°C).
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
