MTG-CLEARSIL/HD-Antistatic
Tubo in silicone per aspirazione e mandata di prodotti alimentari e cosmetici, fluidi con contenuto di alcool fino al 50%.
Versione rinforzata adatta ad applicazioni in processi che richiedano raggi di curvatura ridotti ed elevata resistenza all’aspirazione.
Normalmente impiegato nelle industrie alimentari e cosmetiche.
Resistente all’aspirazione.
Tubo idoneo a lavorare in ambienti esplosivi (ATEX).
Principali benefici
- Tubo idoneo per utilizzo in zone ATEX 1/21 e 2/22.
- Tubo in silicone catalizzato al platino.
- Dalla materia prima al prodotto confezionato, il tubo viene prodotto in camera bianca classe 8, certificata In Operation secondo la norma ISO 14644-1. MTG garantisce piena tracciabilità del processo produttivo.
- Tubo conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati, nitrosammine e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
- Tubo non plastificato.

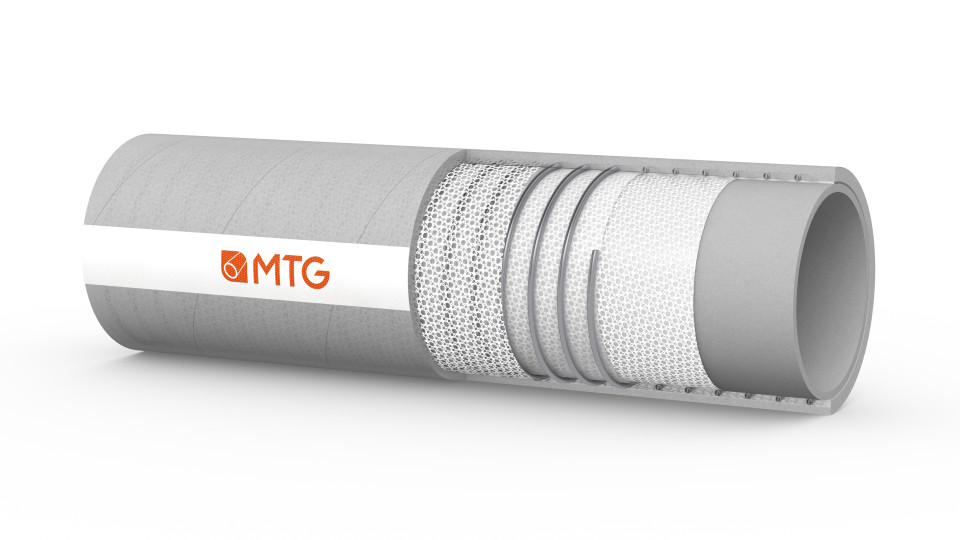

Costruzione
SOTTOSTRATO
- Gomma silicone grigio (cod. 3362PTGR), antistatico (R<10^8 Ohm), grado alimentare, inodore, insapore, liscio con finitura lucida.
RINFORZI
- Inserzioni tessili sintetiche ad alta resistenza.
- Spirale incorporata in acciaio inox.
COPERTURA
- Gomma silicone grigio (cod. 3362PTGR), antistatico (R<10^8 Ohm), grado alimentare, inodore, insapore, liscio con finitura lucida.
- Facilmente lavabile con qualsiasi detergente non aggressivo.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio
Temperature
- Da -60°C fino a +200°C, in funzione ai liquidi convogliati.
Sterilizzazione
- Sterilizzazioni con vapore +135°C, a 3.5 bar per un massimo di 90 minuti.
- Sterilizzazioni con aria calda a +200°C per un massimo di 30 minuti.
- Sterilizzazioni ripetute ad intervalli inferiori ad 1 ora possono degradare gravemente le proprietà meccaniche del tubo.
Normative
- Rispondenza ad ATEX secondo il certificato IDE 208760-2739065 v01 zone 0,1,2 e 20,21,22 per copertura e sottostrato.
- Normative FDA, Regulation CE 1935/2004, Reg UE 10/2011 and amen.
- DM 21/03/1973 SO GU n°104 20/04/1973 and amen.
- Loi n° 2010-729 du 30 juin 2010 modifiee par la loi n°2012-1442 du 24 décembre 2012.
- Arrêté du 25 novembre 1992 relatif aux matériaux et objets en élastomères de silicone.
- Bundesinstitut für Risikobewertung XV Sez. III (BfR).
- Code of Federal Regulations Title 21 Part 177 Sec. 177.2600 Rubber articles.
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307- Spessore parete: +1/-0.5mm - Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|
| 10 | 22 | 6 | 10 | 30 | 50 | -0,9 | 0,38 | 30 |
| 13 | 25 | 6 | 10 | 30 | 52 | -0,9 | 0,45 | 30 |
| 16 | 29 | 6,5 | 10 | 30 | 60 | -0,9 | 0,53 | 30 |
| 19 | 32 | 6,5 | 10 | 30 | 66 | -0,9 | 0,62 | 30 |
| 25 | 38 | 6,5 | 10 | 30 | 86 | -0,9 | 0,75 | 30 |
| 32 | 45 | 6,5 | 10 | 30 | 110 | -0,9 | 0,92 | 30 |
| 38 | 52 | 7 | 10 | 30 | 130 | -0,9 | 1,25 | 30 |
| 50 | 64 | 7 | 10 | 30 | 200 | -0,9 | 1,62 | 30 |
| 63,5 | 77,5 | 7 | 8 | 24 | 250 | -0,9 | 2,22 | 20 |
| 76 | 90 | 7 | 8 | 24 | 350 | -0,9 | 2,95 | 20 |
| 100 | 114 | 7 | 7 | 21 | 500 | -0,9 | 3,62 | 20 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Vacuum inHg |
Raggio curvatura min. inch |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|
| 0,39 | 0,87 | 147 | 441 | -27,57 | 1,97 | 0,26 | 98,4 |
| 0,51 | 0,98 | 147 | 441 | -27,57 | 2,05 | 0,3 | 98,4 |
| 0,63 | 1,14 | 147 | 441 | -27,57 | 2,36 | 0,36 | 98,4 |
| 0,75 | 1,26 | 147 | 441 | -27,57 | 2,6 | 0,42 | 98,4 |
| 0,98 | 1,5 | 147 | 441 | -27,57 | 3,39 | 0,5 | 98,4 |
| 1,26 | 1,77 | 147 | 441 | -27,57 | 4,33 | 0,62 | 98,4 |
| 1,5 | 2,05 | 147 | 441 | -27,57 | 5,12 | 0,84 | 98,4 |
| 1,97 | 2,52 | 147 | 441 | -27,57 | 7,87 | 1,09 | 98,4 |
| 2,5 | 3,05 | 118 | 353 | -27,57 | 9,84 | 1,49 | 65,6 |
| 2,99 | 3,54 | 118 | 353 | -27,57 | 13,78 | 1,98 | 65,6 |
| 3,94 | 4,49 | 103 | 309 | -27,57 | 19,69 | 2,43 | 65,6 |
Altri diametri e colori di copertura disponibili su richiesta. Contattare i nostri Uffici Vendite.
I dati sopra menzionati si riferiscono ad impieghi a temperatura ambiente (+20°C).
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
