Industria farmaceutica

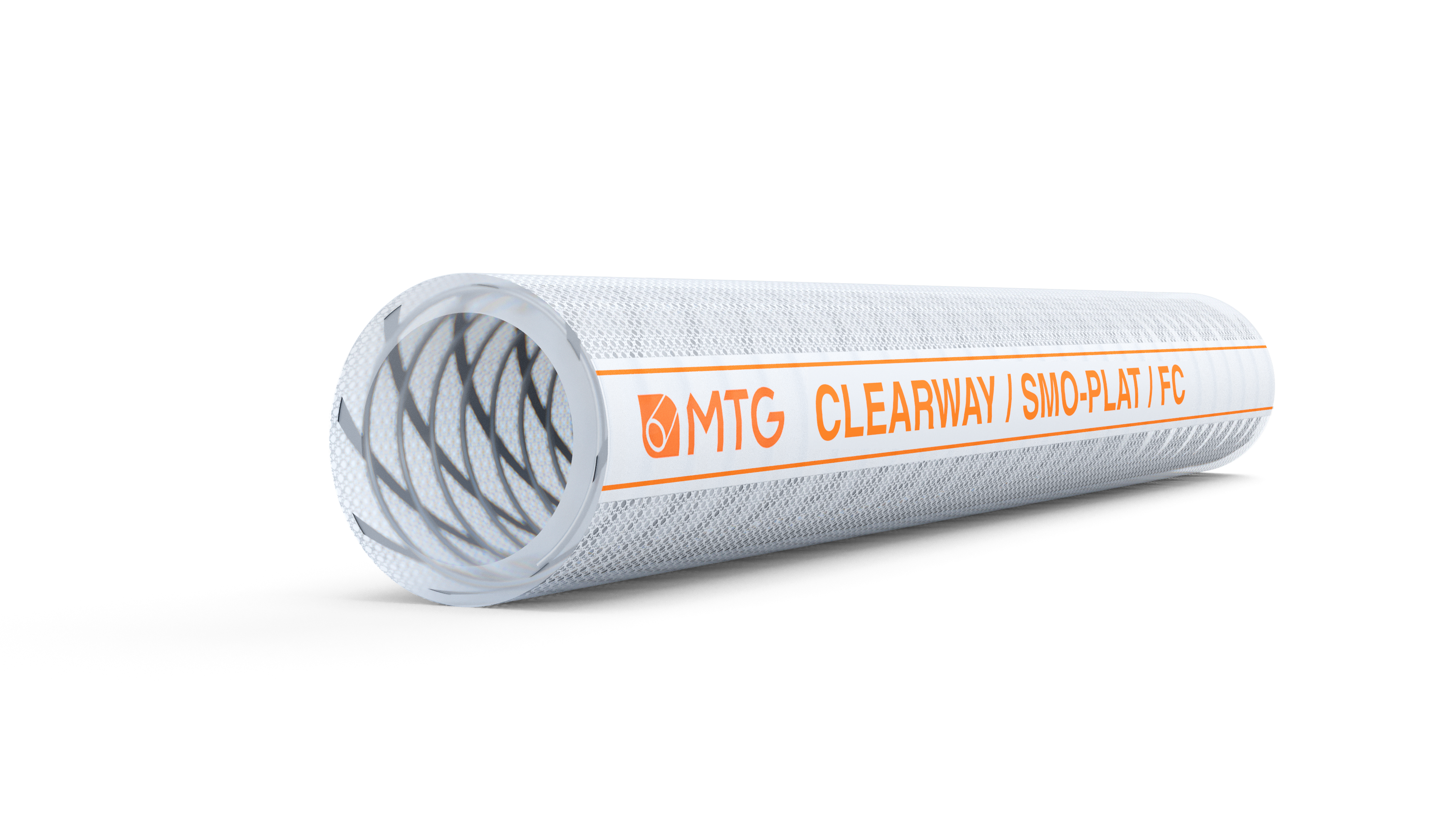

MTG CLEARWAY/SMO-PLAT/FC

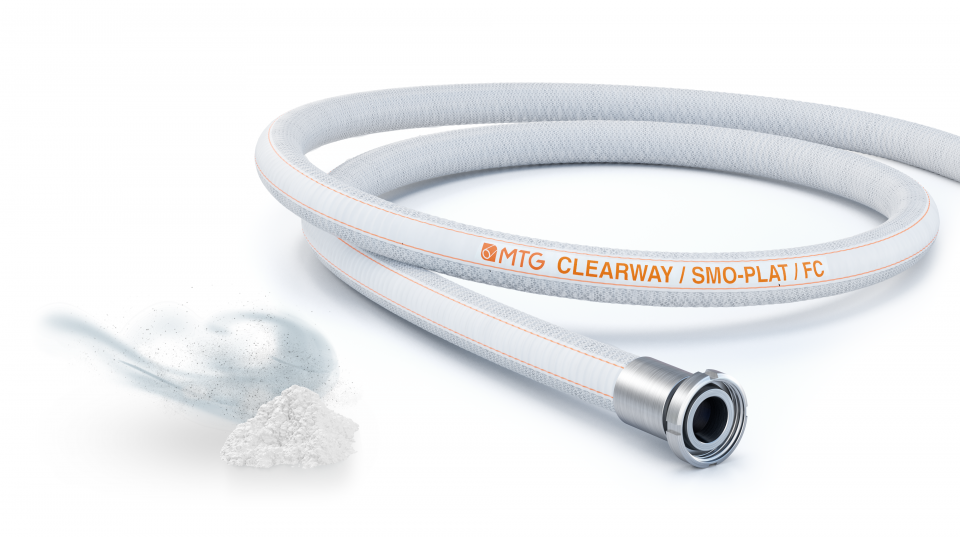

MTG CLEARWAY/SMO-PLAT/FC è un tubo in silicone per aspirazione di aria mista a polveri non abrasive ad alta purezza.
Versione adatta ad applicazioni in processi che richiedano raggi di curvatura ridotti ed elevata maneggevolezza.
Normalmente impiegato a corredo degli aspiratori nelle industrie farma-cosmetiche.
Versione speciale confezionata con tessuto in fibra di carbonio, che permette di dissipare le cariche elettrostatiche create dall’attrito delle polveri sulle pareti del tubo.
Maggiori dettagliPrincipali benefici
- Tubo in silicone catalizzato al platino, anti-aderente.
- Prodotto in Cleanroom ISO 14644-1 Classe 8.
- Massima sicurezza in applicazioni sanitarie ed ambienti sterili: prodotto con massima cura a partire dalla scelta di ingredienti ad alta purezza, sino alle procedure di produzione, allo specifico stoccaggio.
- Validazione di grado farmaceutico: testato in conformità a USP Classe VI, European Pharmacopoeia 3.1.9 e Standard FDA.
- MTG CLEARWAY/SMO-PLAT/FC è conforme al Reg. EC 1935/2004 e al 2023/2006/EC (GMP). Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
- Tubo non plastificato.

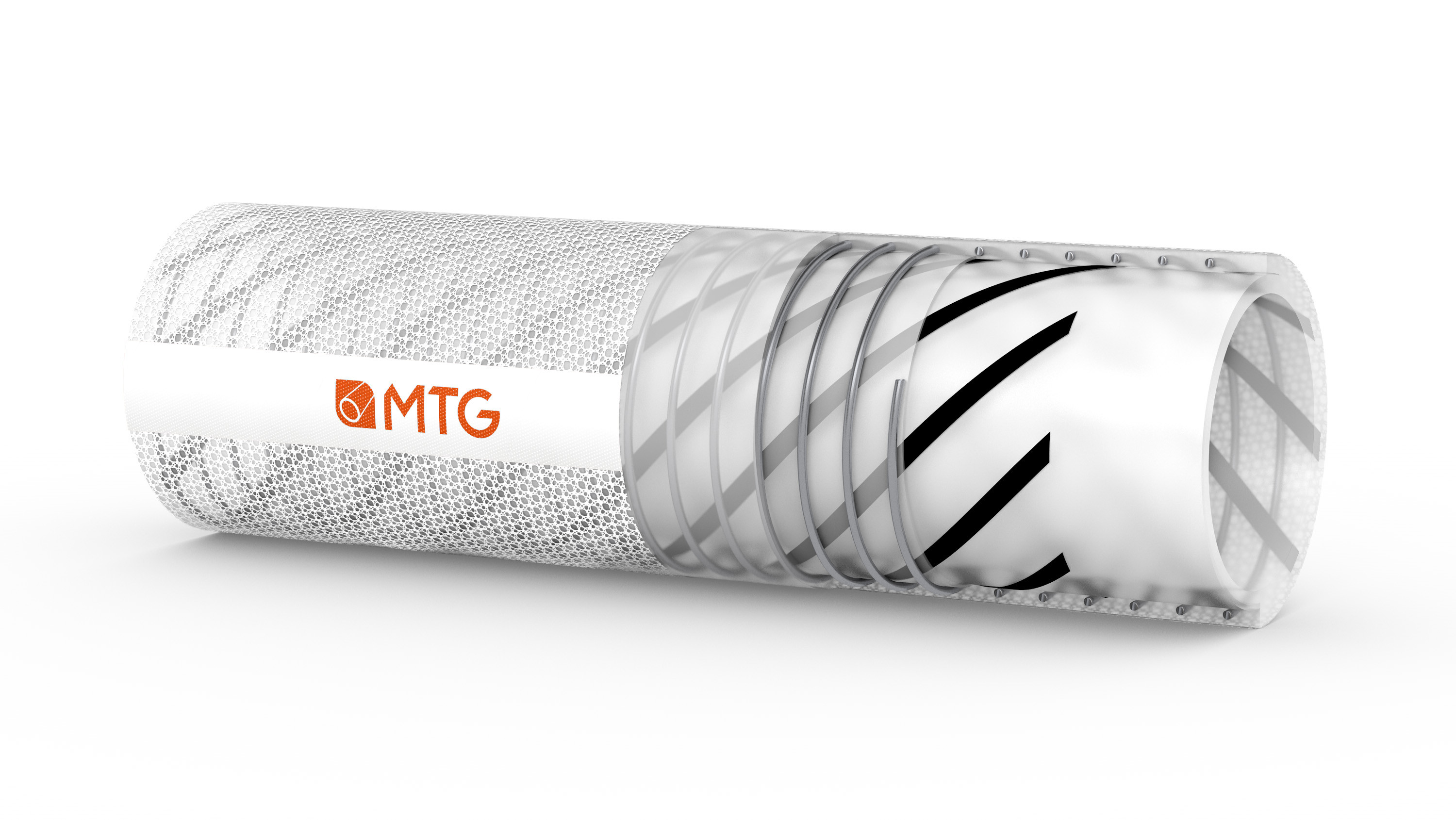

Costruzione
SOTTOSTRATO
- Gomma silicone traslucido (cod. 3362PT), grado farmaceutico e alimentare, inodore, insapore, speculare, liscio.
RINFORZI
- Tessuto in fibra di carbonio.
- Spirale incorporata in acciaio inox AISI 304
- Rinforzo tessile in poliestere ad alta resistenza.
COPERTURA
- Gomma silicone traslucido (cod. 3362PT), grado farmaceutico e alimentare.
Temperature
- Da -0°C fino a +50°C.
Note
- Per la dissipazione di eventuali cariche elettrostatiche il tubo deve essere collegato a massa con l’impianto.
Normative
- Conformità: US Pharmacopoeia Classe VI, Normative FDA, Raccomandazioni BfR, E.P. 3.1.9. (European Pharmacopoeia), ISO 10993-4, -10, -11, non citotossico (ISO 10993-Parte 5).
Marcatura
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: +1/-0.5 mm – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Raggio curvatura min. mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|
| 25 | 30 | 2,5 | 50 | -0,7 | 0,214 | 10 |
| 38 | 43 | 2,5 | 80 | -0,7 | 0,317 | 10 |
| 50 | 56 | 3 | 125 | -0,7 | 0,482 | 10 |
| 63,5 | 70,1 | 3 | 190 | -0,7 | 0,708 | 10 |
| Diam. interno inch |
Diam. esterno inch |
Raggio curvatura min. inch |
Vacuum inHg |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|
| 1 | 1,18 | 1,97 | -20,67 | 0,14 | 32,8 |
| 1,5 | 1,69 | 3,15 | -20,67 | 0,21 | 32,8 |
| 1,96875 | 2,2 | 4,92 | -20,67 | 0,32 | 32,8 |
| 2,5 | 2,76 | 7,48 | -20,67 | 0,47 | 32,8 |
Resistenze chimiche secondo la tabella resistenze MTG. I dati tecnici sopra indicati si riferiscono ad applicazione a temperatura ambiente (+20°C).
Per altri diametri disponibili consultare il nostro Ufficio Vendite.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.

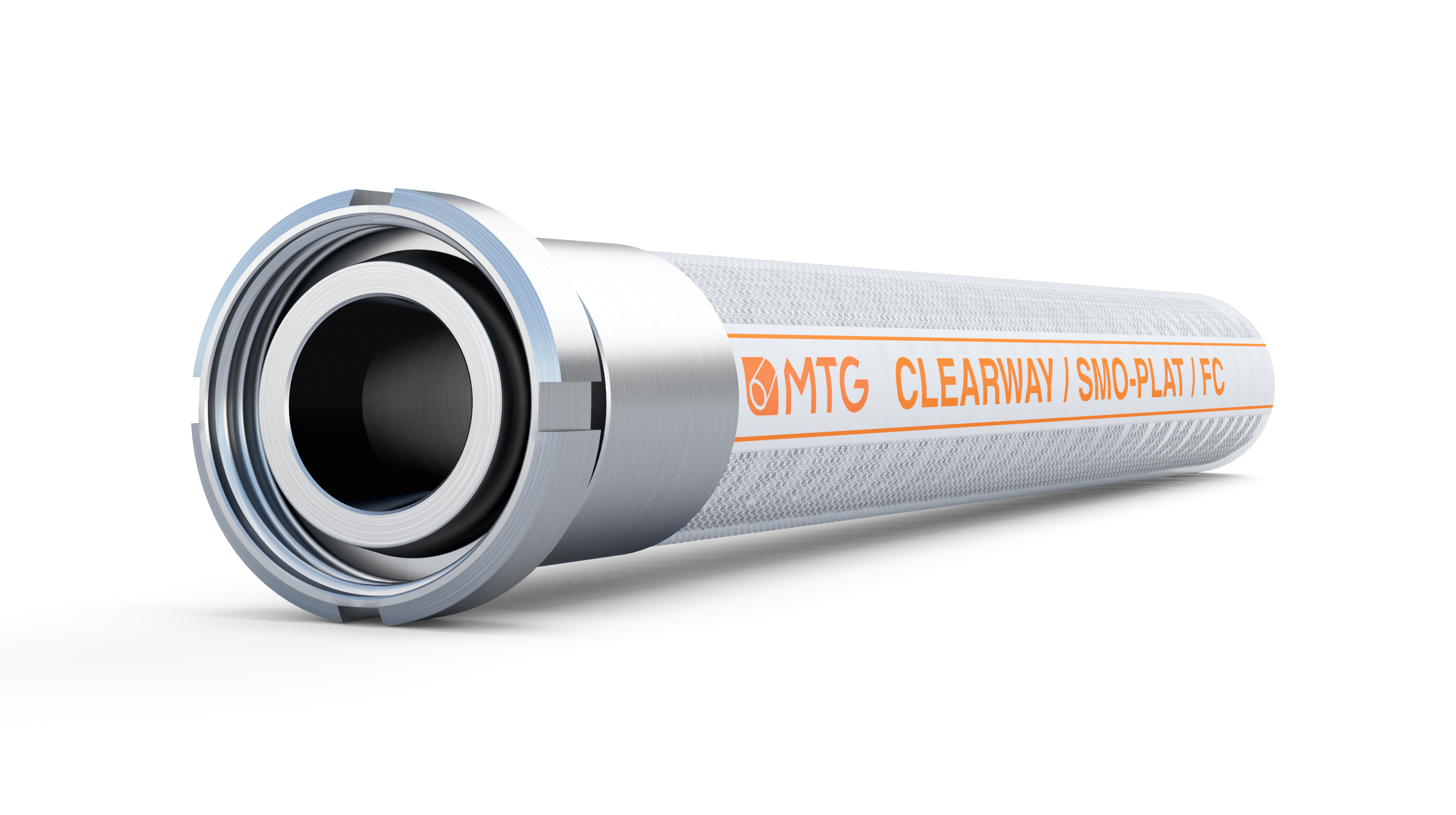

Per la scelta dei raccordi da applicare sui nostri tubi valgono le raccomandazioni in accordo alla norma ISO 8331: "Tubi flessibili e tubi flessibili raccordati di gomma e di materiale plastico. Linee guida per la scelta, l'immagazzinamento, l'uso e la manutenzione."
