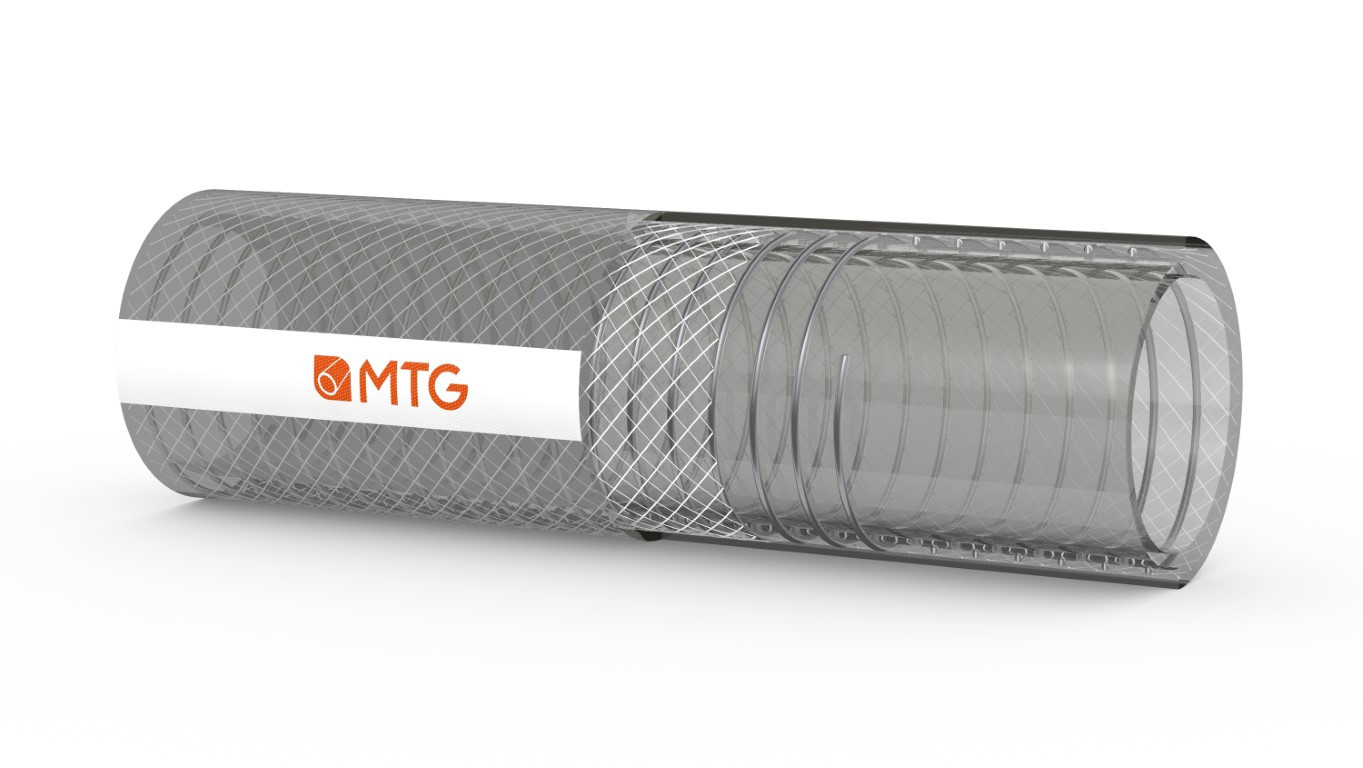

MTG-CRYSTAL/UPE-PLATINUM
MTG-CRYSTAL/UPE-PLATINUM è un tubo universale studiato per assicurare il massimo grado di purezza nel trasporto di sostanze alimentari, farma-cosmetiche e chimiche.
Particolarmente indicato nelle applicazioni dove è necessario poter vedere il passaggio del fluido all’interno del flessibile.
Maggiori dettagliPrincipali benefici
- Struttura traslucida, permette di verificare il passaggio del prodotto convogliato all’interno del tubo.
- Copertura in silicone catalizzato al platino, anti-aderente.
- Sottostrato idoneo per passaggio di alcool al 98%, ultra liscio, inserito in una struttura ad alta purezza.
- Prodotto in Cleanroom ISO 14644-1 Classe 8.
- Elevata flessibilità anche in condizioni di alte/basse temperature e alta resistenza della struttura a stress dinamico.
- Resistenza a fatica superiore ai 30 mila cicli secondo metodo di prova: specifica tecnica FFSS 373407 esp. 03 par. 7.9.
- Tubo conforme al Reg. EC 1935/2004 e al Reg 2023/2006/EC (GMP).
- Il ciclo produttivo MTG non impiega derivati animali, ftalati, adipati, nitrosammine e materiali soggetti a restrizioni secondo il Reg. EC 1907/2006 (REACH).
Costruzione
SOTTOSTRATO
- UPE (Polietilene ad altissimo peso molecolare), traslucido, liscio.
- Conformità: USP Class VI, Standard FDA, D.M. 21/03/73 e successive modifiche, Regolamento EU n. 10/2011.
RINFORZI
- Spirale in acciaio incorporata AISI 302.
- Tessuti sintetici ad alta tenacità.
COPERTURA
- Gomma silicone traslucido (cod. silicone 3362PT), finitura lucida non impronta tela, ultra liscio.
- Facilmente lavabile con qualsiasi detergente non aggressivo.
- Speciale finitura con basso coefficiente d’attrito.
- Conformità: USP Classe VI, 3-A Sanitary Standards 18-03-Class I, Standard FDA, D.M. 21/03/73 e successive modifiche, BfR, Pharmacopoeia Europea 3.1.9, ISO 10993-4, -10, -11, non citotossico secondo ISO 10993-Part 5.
Fattore di sicurezza
- ≥ 3 volte la pressione di esercizio.
Temperature
- Da -30°C a +90°C in funzione ai fluidi convogliati.
- Punte a +130°C per un massimo di 30 minuti
Sterilizzazione
- Fare riferimento alle linee guida di MTG per la pulizia e sterilizzaizone
Tolleranze dimensionali
Diametro interno: ISO 1307 – Spessore parete: ± 0.8 mm – Lunghezza: ISO 1307
| Diam. interno mm |
Diam. esterno mm |
Spessore parete mm |
Pressione di esercizio BAR |
Pressione di scoppio BAR |
Raggio curvatura min. (STATIC) mm |
Raggio curvatura min. (DYNAMIC) mm |
Vacuum BAR |
Peso teorico kg/m |
Lunghezza massima m |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 23 | 5 | 6 | 18 | 45 | 60 | -0,9 | 0,42 | 30 |
| 19 | 29 | 5 | 6 | 18 | 65 | 90 | -0,9 | 0,65 | 30 |
| 25 | 35 | 5 | 6 | 18 | 85 | 140 | -0,9 | 0,8 | 30 |
| 38 | 48 | 5 | 5 | 15 | 135 | 210 | -0,9 | 1,1 | 30 |
| 51 | 61 | 5 | 4 | 12 | 180 | 280 | -0,9 | 1,6 | 30 |
| Diam. interno inch |
Diam. esterno inch |
Pressione di esercizio PSI |
Pressione di scoppio PSI |
Raggio curvatura min. inch |
Raggio curvatura min. (DYNAMIC) ftm |
Vacuum inHg |
Peso teorico lbs/ft |
Lunghezza massima ft |
|---|---|---|---|---|---|---|---|---|
| 1/2 | 0,91 | 87 | 261 | 1,77 | 2,36 | -26,57 | 0,28 | 98,4 |
| 3/4 | 1,14 | 87 | 261 | 2,56 | 3,54 | -26,57 | 0,44 | 98,4 |
| 1 | 1,38 | 87 | 261 | 3,35 | 5,51 | -26,57 | 0,54 | 98,4 |
| 1 1/2 | 1,89 | 72 | 217 | 5,31 | 8,27 | -26,57 | 0,74 | 98,4 |
| 2 | 2,4 | 58 | 174 | 7,09 | 11,02 | -26,57 | 1,08 | 98,4 |
I dati tecnici sopra menzionati si riferiscono ad applicazioni a temperatura ambiente (+20°C). Resistenze chimiche secondo la tabella di resistenza MTG.
Altri diametri disponibili su richiesta. Consultare i nostri Uffici Vendite.
La rappresentazione grafica dei prodotti è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
MTG si riserva il diritto di apportare modifiche alle specifiche del prodotto senza preavviso e come ritenuto opportuno da MTG per qualsiasi motivo tecnico o commerciale.
